Endüstriyel İzolasyon
Boru hatlarından basınçlı kaplara, türbinlerden yüksek sıcaklıklı fırın sistemlerine kadar tüm proses ekipmanlarında; tasarım, mühendislik, malzeme tedariği, montaj, test ve belgelendirme süreçlerini tek çatı altında sunan sayılı firmalardan biriyiz. 1 milyon m²'yi aşan uygulama tecrübemizle "çizimde güzel, sahada çalışmaz" detay bırakmıyoruz.
Boru, Ekipman, Tank ve Fırın Sistemleri İçin Profesyonel İzolasyon
Petrol-gaz tesisleri, enerji santralleri, rafineriler, maden işleme ve MDF üretim tesislerinde son teknoloji termal izolasyon çözümlerinde uzmanız. Türkiye, Avrupa, Afrika ve Amerika kıtalarında enerji verimliliği, sistem performansı ve operasyonel güvenliği bir arada sağlıyoruz.
ERATHERM, endüstriyel termal izolasyon alanında 20 yılı aşkın deneyimiyle; Avrupa, Türkiye, Orta Doğu ve Afrika'da enerji, petrokimya, maden, çimento ve rafineri sektörlerinde anahtar teslim projeler gerçekleştiren lider bir mühendislik firmasıdır. Boru hatlarından basınçlı kaplara, türbinlerden yüksek sıcaklıklı fırın sistemlerine kadar tüm proses ekipmanlarında tasarım, mühendislik, malzeme tedariği, montaj, test ve belgelendirme süreçlerini tek çatı altında yönetiriz.
Termal izolasyon günümüz endüstrisinde yalnızca enerji tasarrufu için değil; iş güvenliği, ekipman ömrü, verimlilik, karbon emisyonlarının azaltılması ve proses stabilitesi için kritik bir mühendislik unsurudur. Yanlış yapılmış bir izolasyon; ekipman arızalarına, yüksek enerji kayıplarına, üretim duruşlarına, tehlikeli yüzey sıcaklıklarına ve büyük ekonomik kayıplara yol açabilir. Her projede uluslararası standartlara göre (ASTM, ISO, EN, API, ASME) izolasyon hesaplamaları, modellemeler ve saha doğrulamaları yapmaktayız.
Termal İzolasyon: Sadece Enerji Tasarrufu Değil, Mühendislik Disiplinidir
Doğru yapılmış termal izolasyon; ekonomik kazanım, çevresel sorumluluk ve operasyonel güvenliği bir arada sağlar.
- Enerji Verimliliği:Isı kayıpları doğru izolasyonla minimize edilir; %20–60 enerji tüketim azalması sağlanır.
- Ekipman Ömrünün Uzaması:Sabit yüzey sıcaklığı → daha az genleşme → daha az yorulma → daha az arıza.
- Operasyonel Güvenlik:EN 563 esaslı dokunma güvenliği için yüzey sıcaklığı personel için güvenli sınırlara çekilir.
- Karbon Emisyonu Azaltımı:Boru hatlarındaki her 1°C kazanç yılda tonlarca CO₂ salınımının önüne geçer.
- Proses Stabilitesi:Buhar hatları, reaktör ceketleri ve termal yağ sistemlerinde sıcaklık kararlılığı esastır.

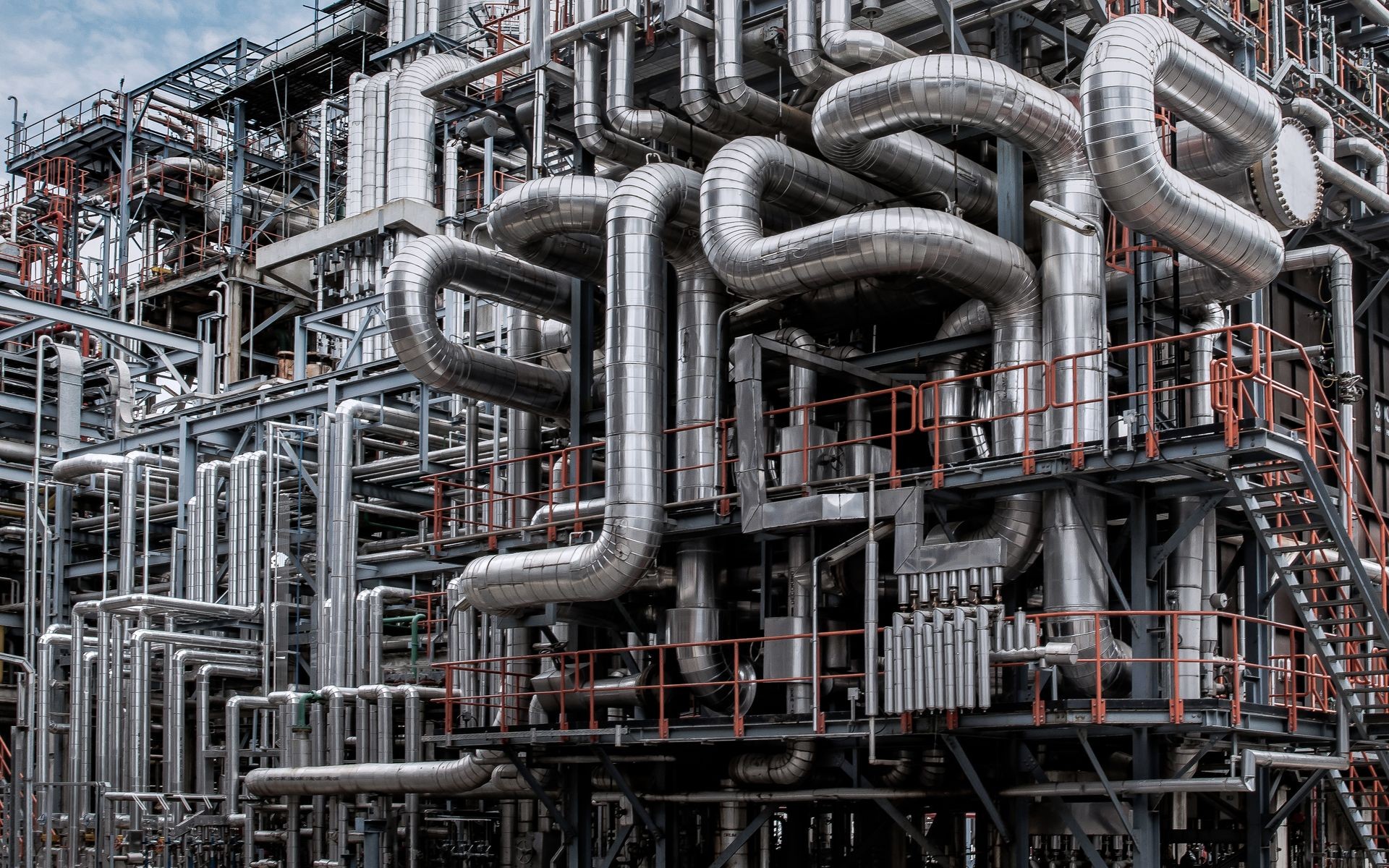

Boru, Ekipman ve Tank Sistemlerinde Eksiksiz Çözüm
Her sistem için işletme koşullarına ve fiziksel ortama özel termal izolasyon tasarımı ve uygulaması.
Boru Hatları
Enerji ekonomisi ve proses verimliliği için temel gereksinim. Yatırımın geri dönüşü çoğu tesiste 3–12 ay arasındadır.
- Buhar hatları
- Kondens hatları
- Termal yağ hatları
- Sıcak su – kızgın su sistemleri
- Kimyasal proses borulamaları
Ekipman İzolasyonu
Yüksek sıcaklık ekipmanlarında doğru izolasyon, operasyonel verimliliği %10–25 arasında artırır.
- Basınçlı kaplar
- Reaktör ceketleri
- Isı eşanjörleri (Heat Exchanger)
- Separatörler
- Evaporatörler
Tank İzolasyonu
Yanlış izolasyon viskozite artışına, pompa yükünün yükselmesine ve büyük işletme maliyetine yol açar.
- Sıcak yağ tankları
- Asfalt tankları
- Karıştırıcılı kimyasal tanklar
- Bitüm tankları
- Proses depo tankları

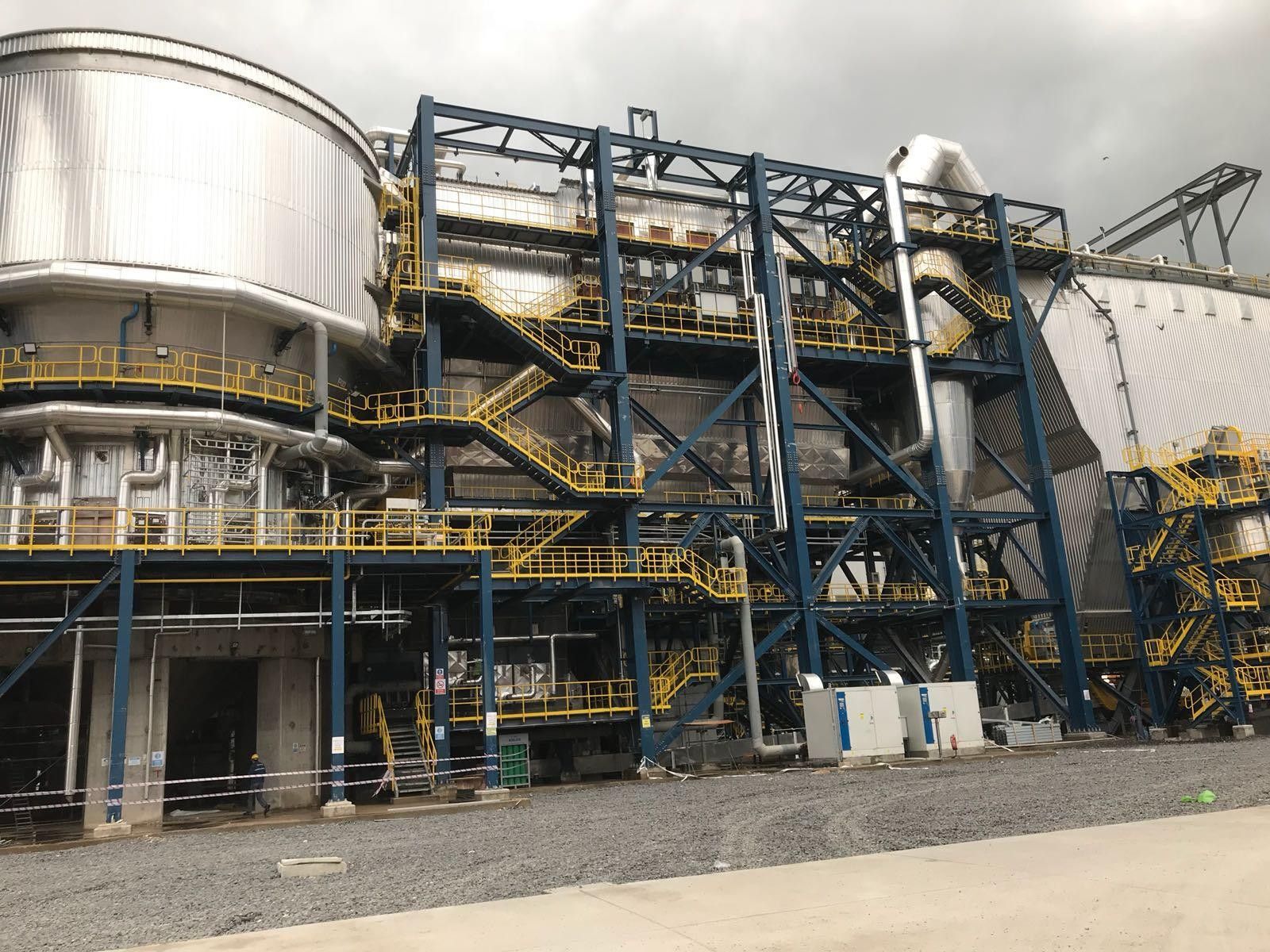

Her Projede Hesaplama – Tasarım – Uygulama – Test Disiplini
ASTM C680, EN ISO 12241 ve ASHRAE çerçevesinde; her aşamada belgelendirilebilir mühendislik kalitesi.
Mühendislik Hesaplamaları
Yüzey sıcaklığı, ısı kaybı, ekserji analizi, kalınlık optimizasyonu ve IR doğrulaması. ASTM C680 hesaplama yöntemleri.
Tasarım & Modelleme
2D/3D CAD detay çizimleri, montaj metotları, flanş–vana–dirsek için özel tasarımlar, custom izolasyon yastığı ve ceket üretimi.
Saha Uygulaması
Boru hatlarında V-leg, bandaj, çift katman uygulama. Flanş ve vana özel ceketleri. Yüksek sıcaklık seramik yalıtımı.
Test & Doğrulama
Termal kamera testleri, kaplama sızdırmazlık kontrolü, yüzey sıcaklık ölçümü, yalıtım hatalarının tespiti ve raporlama.

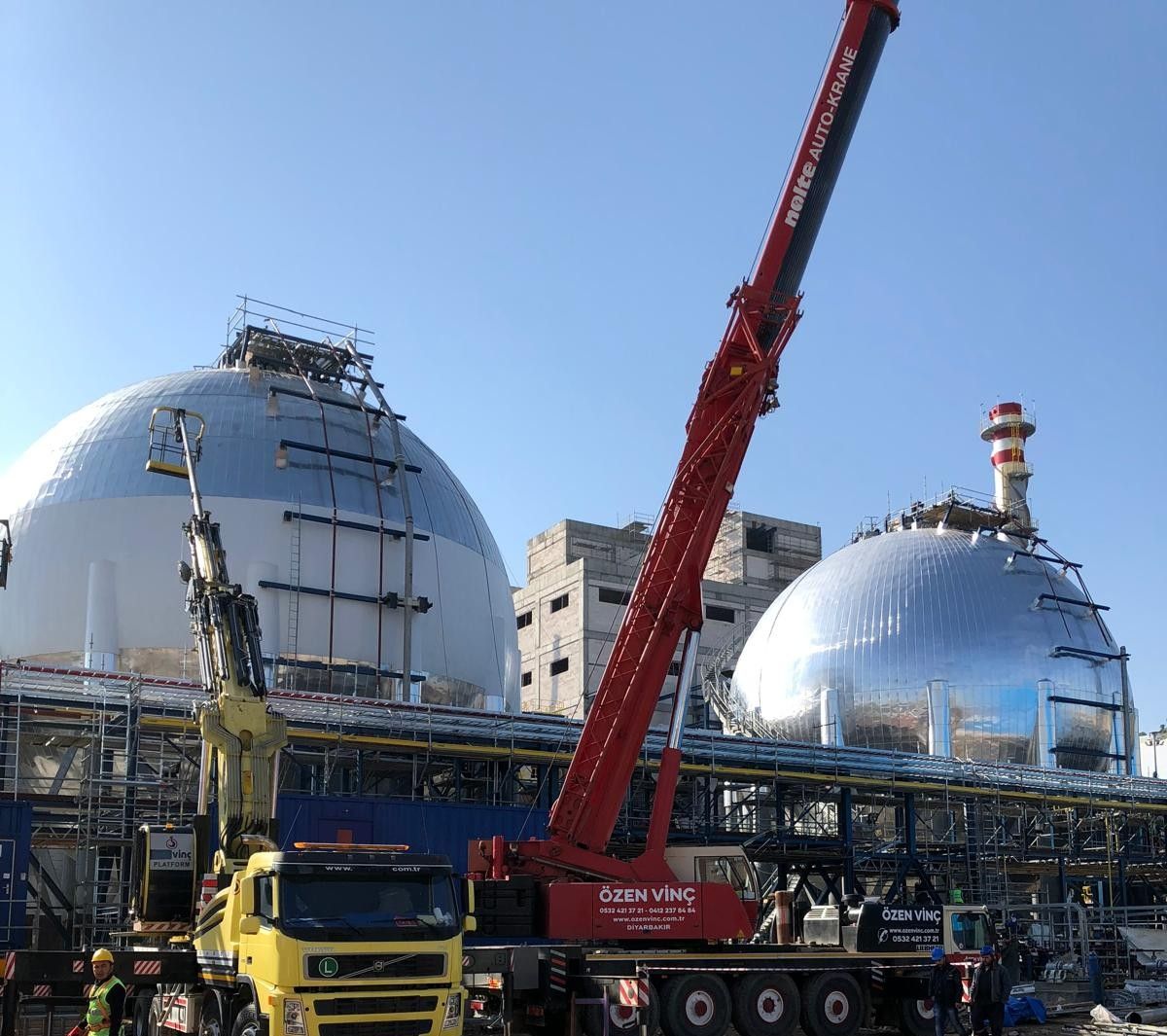

Termal'den Kriyojeniğe, Akustikten Nükleer Sınıfa Tüm İzolasyon Tipleri
Her proses ve ekipman için doğru izolasyon türü; sıcaklık rejimi, kimyasal ortam ve güvenlik gereksinimine göre mühendislikle seçilir.
Isı İzolasyonu (Sıcak Yalıtım)
60–650°C akışkan hatları, kazanlar ve buhar borularında enerji kaybını minimuma indirir. Taş yünü, cam yünü ve kalsiyum silikat esaslı.
Soğuk & Kriyojenik İzolasyon
LNG, LOX, LIN gibi −196°C'ye kadar soğuk hatlarda ısı kazancı ve gazlaşmayı önler. Cellular glass, PUR/PIR ve sızdırmaz buhar bariyeri.
Akustik (Ses) İzolasyonu
Kompresör, fan, jeneratör ve basınç düşürme vanalarının gürültüsünü absorbe ederek İSG standartlarını sağlar.
Pasif Yangın Yalıtımı (PFP)
Taşıyıcı çelik ve hidrokarbon hatlarının yangında yapısal bütünlüğünü belirli süre korur. Yüksek yoğunluklu panel veya intumescent sistemler.
Türbin İzolasyonu
Gaz/buhar türbini gövdelerinde aşırı sıcaklık ve titreşime dayanıklı, bakımda sökülüp takılabilen döküm yastık veya metal kaplamalı sistemler.
Nükleer Kaset Tipi (RMI)
Reaktör iç ve primer hatlarında; toz/parça üretmeyen, paslanmaz/aynalı metal plakalı ısı yansıtma esaslı modüler kaset izolasyon.
Refrakter İzolasyonu
Eritme fırınları, döner kurutucu ve reaktörlerde alevle temas eden bölgelerde; yüksek erime sıcaklıklı seramik tuğla ve harç.
Sökülebilir Ceket Tipi
Vana, flanş, pislik tutucu ve pompa gibi sık bakım gereken armatürlerde; ısıya dayanıklı kumaş ve çıtçıt/kayış ile tekrar takılabilir.
Tank & Depolama Sahası
Petrol, asit, amonyak ve su tanklarının dış cidarına; rüzgâr ve dış ortam şartlarına dayanıklı kaset/panel sistemleri.
Donmaya Karşı Koruma
Soğuk iklimlerde durağan sıvıların donmasını önler. Genellikle ısıtıcı kablo (heat tracing) ile entegre uygulanır.
Personel Koruma İzolasyonu
Yüzey sıcaklığı 50–60°C üzeri sıcak hatların çıplak temasını engelleyerek yanık ve iş kazalarını önler.
Yoğuşma Önleyici (Anti-Condensation)
İklimlendirme kanalı ve soğutulmuş su hatlarında nemin yoğuşmasını ve paslanmayı önleyen kapalı gözenekli kauçuk köpük.
CUI Odaklı İzolasyon
Boru–yalıtım arasında biriken nemin gizli korozyonunu önler. Hidrofobik aerojel battaniye veya korozyon inhibitörlü taş yünü.
Gömülü & Denizaltı Hat (Subsea/Buried)
Toprak/deniz altı boru hatlarında yüksek basınç ve neme dayanıklı, fabrikasyon ön izolasyonlu poliüretan sistemler.
Egzoz & Emisyon Sistemleri
Dizel jeneratör, denizcilik motoru ve gaz hattı egzoz manifold/bacalarında 500°C üzeri radyant ısıyı keser.
MLI (Çok Katmanlı Vakum)
Uydu, roket ve kriyojenik tankları için alüminyum/polimer katmanlı vakumlu süper yalıtım.
Vakum Ceketli Boru (VIP)
Sıvı helyum ve sıvı hidrojen transfer hatlarında çift cidarlı tam vakumlu izolasyon.
Aerogel Yalıtım
Dar alan ve yüksek performans gereken noktalar (savunma araçları, hipersonik test, batarya termal yönetimi) için ultra düşük λ.
Havai Soğutucu (Air Cooler)
Soğutma verimini korumak için fan öncesi hat ve kanat arası özel tasarım izolasyon.
Buhar / Elektrik Tracer İzolasyonu
Donma veya viskozite artışını engellemek için tracer boru / elektrik kablosu + yalıtım kombinasyonu.

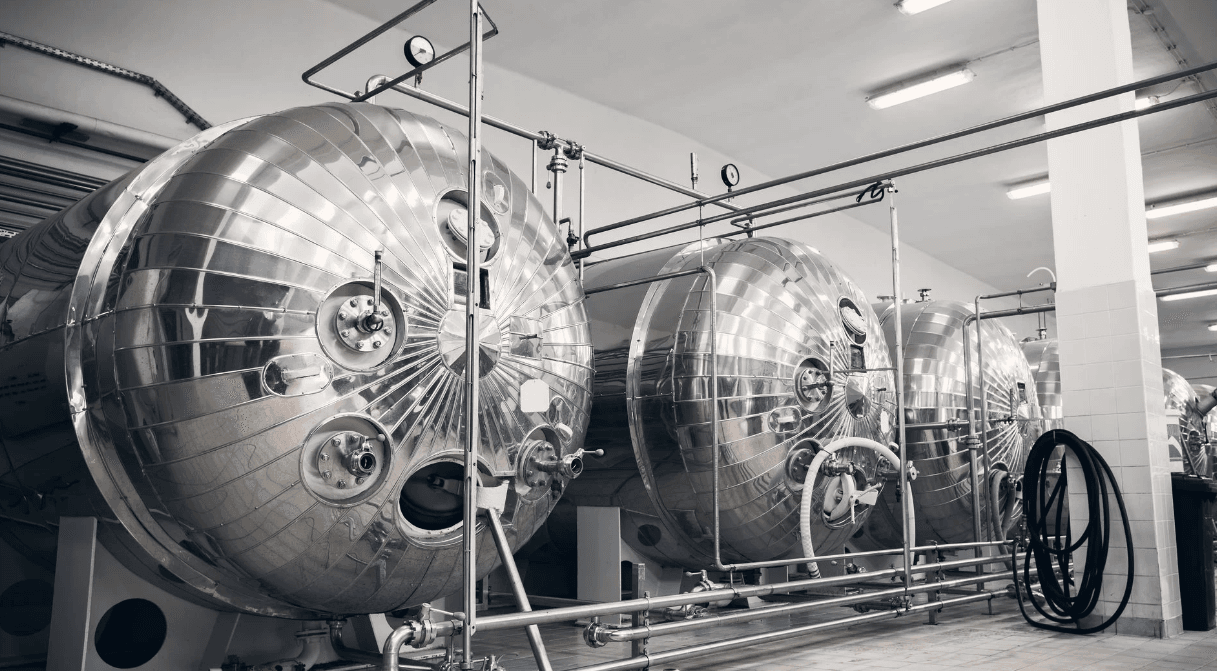

Sistemin Ömrünü Belirleyen Faktör: Doğru Malzeme Seçimi
İşletme sıcaklığı, ortam koşulları ve kimyasal uyum çerçevesinde projeye özgü malzeme spesifikasyonu hazırlıyoruz.
Taşyünü (Rock Wool)
Çimento ve enerji sektöründe ana malzeme; mekanik dayanım ve termal performansın dengeli bileşimi.
Camyünü (Glass Wool)
250°C altı sistemlerde hafif çözümler ve HVAC hatları için uygun, ekonomik bir mineral elyaf.
Calcium Silicate
Mekanik dayanımı yüksek; basınçlı kap ve yüksek sıcaklık ekipmanlarında ideal mineral malzeme.
Aerogel (Pyrogel XTE / HPS)
Sektördeki en performanslı ürün; yüksek sıcaklık ve düşük kalınlık ihtiyaçlarında özel çözüm.
Seramik Elyaf (Ceramic Fiber)
Fırın hatları, yanma odaları, ısıtıcılar ve çelik sektöründe ekstrem sıcaklık için kritik çözüm.
Kaplama Malzemeleri
Kimyasal risk, yağmur, UV, mekanik darbe ve deniz suyu riskine göre kaplama tipi belirlenir.
Endüstriyel İzolasyonda Kullanılan Malzeme Kategorileri
Sıcak yalıtımdan kriyojeniğe, refrakterden cladding'e tüm malzeme ailelerine tam hakimiyet.
- Kalsiyum Silikat
- Taş Yünü (Stone Wool / Rockwool)
- Cam Yünü (Yüksek Sıcaklık Tipi)
- Genleştirilmiş Perlit
- Vermikülit Levhalar
- Seramik Elyaf (Battaniye, Modül, Board)
- Aerogel Kompozit (Yüksek Sıcaklık)
- Refrakter Fiber Şilte (Mattress)
- Poliüretan Sert Köpük (PUR)
- Poliizosiyanürat Sert Köpük (PIR)
- Cam Köpüğü (Foamglas)
- Genleştirilmiş Perlit (Kriyojenik / Vakumlu)
- Ekstrüde Polistren (XPS)
- Genleştirilmiş Polistren (EPS)
- Elastomerik Köpük (NBR / EPDM)
- MLI (Çok Katmanlı Vakum)
- Vakum Ceketli Boru (VIP)
- Taş Yünü (Yüksek Yoğunluk, Akustik)
- Cam Yünü (Akustik Bat)
- Melamin Köpük (Yangına dayanıklı)
- Elastomerik Köpük (Akustik + Termal)
- Kurşun Katmanlı Vinil (MLV)
- Yüksek Yoğunluklu Seramik Elyaf Bat
- Paslanmaz Çelik (304L, 316L) Modüler Kaset
- Seramik Elyaf (Nükleer, Düşük Klorür)
- Kalsiyum Silikat (Nükleer Grade)
- MLI (Radyasyon + Termal Folyo)
- Boron Katkılı Polimer / Epoksi
- Paslanmaz Tel Örgü (Kaset Sabitleme)
- PTFE / Silika Kaplı Cam Elyaf Kumaş
- Seramik Elyaf Taşıyıcı (İç Katman)
- Taş Yünü / Cam Yünü (Dolgu)
- Paslanmaz / Alüminyum Dış Koruma
- Yüksek Sıcaklık Velcro / Çıtçıt / Kayış
- Paslanmaz Çelik Dikiş İpi (Fiberglas)
- Ateş Tuğlası (Silika, Alümina, Magnezya)
- Döküm Refrakter (Düşük/Orta/Yüksek Çimento)
- Plastik Refrakter (Ram Karışım)
- Püskürtme Refrakter (Shotcrete / Gunning)
- Seramik Fiber Board (Yüksek Yoğunluk)
- Hafif Refrakter Tuğla (IFB)
- Sementitious (Çimento Esaslı) Kaplama
- İntumescent (Genleşen) Kaplama
- Seramik Elyaf Battaniye (Yangın Dereceli)
- Vermikülit Levha / Sıva
- Perlit Levha (Yangın Bloğu)
- Elastomerik Yangın Mastikleri
- Paslanmaz Çelik Sac (304, 316, 321)
- Alüminyum Sac (1050, 3003, 6061)
- Galvanizli Sac (Sıcak Daldırma)
- PVC / UPVC Plaka (Kimyasal Dirençli)
- GRP / Polyester Levha (Deniz Ortamı)
- Prefabrik Alüminyum / Paslanmaz Panel
- İzolasyon Pim ve Pulu (Paslanmaz / Karbon)
- Rabitz Teli / Paslanmaz Tel Örgü
- Paslanmaz/Galvaniz Klips / Vida / Perçin
- Yapıştırıcı ve Mastikler (Akrilik, Silikon, PU)
- Buhar Bariyeri Folyo (Al / Polyester / Bitüm)
- Isı Yansıtan Bant (Foil Tape)
- Kelepçe (Banding) ve Germe Tokası

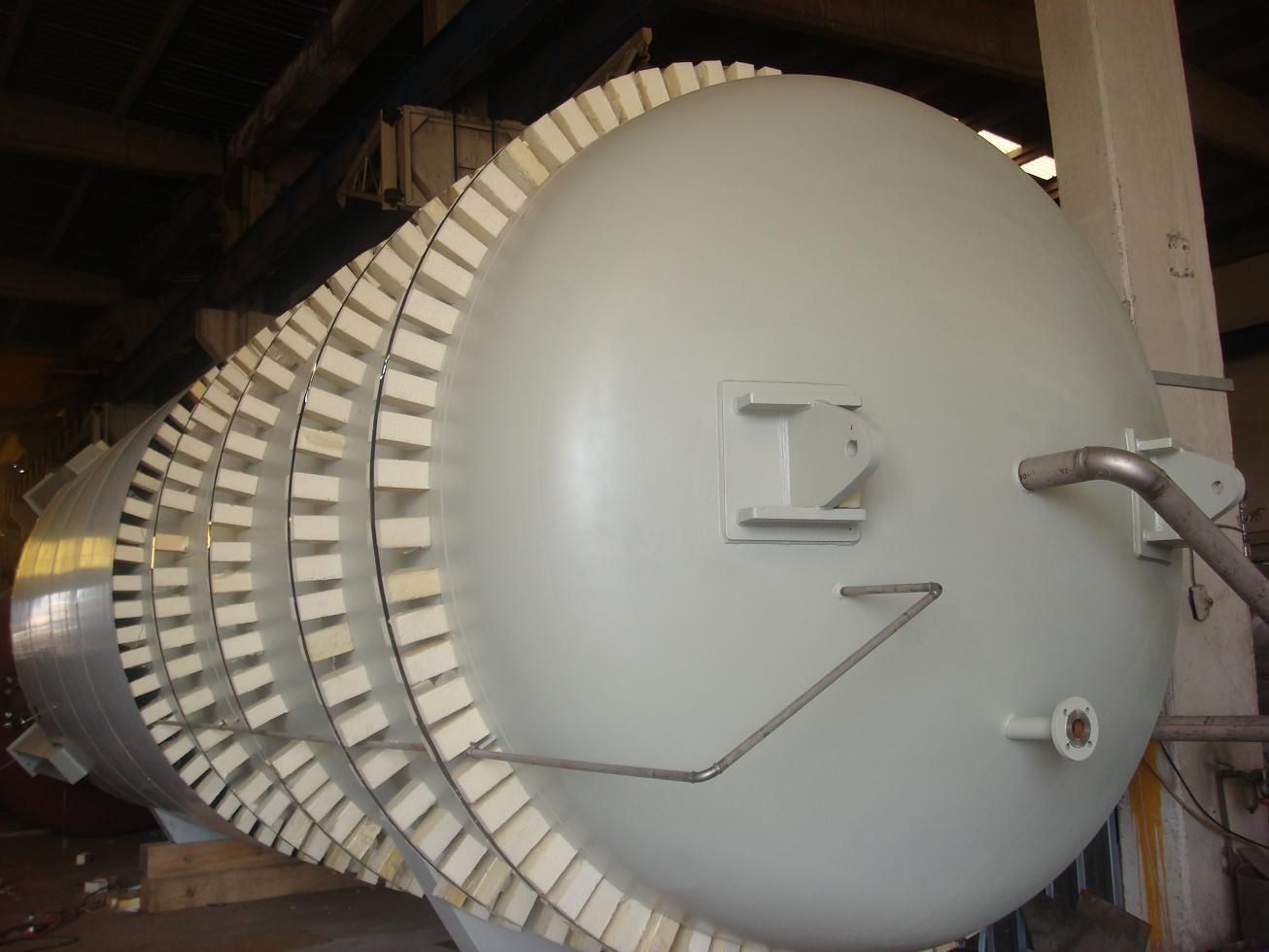

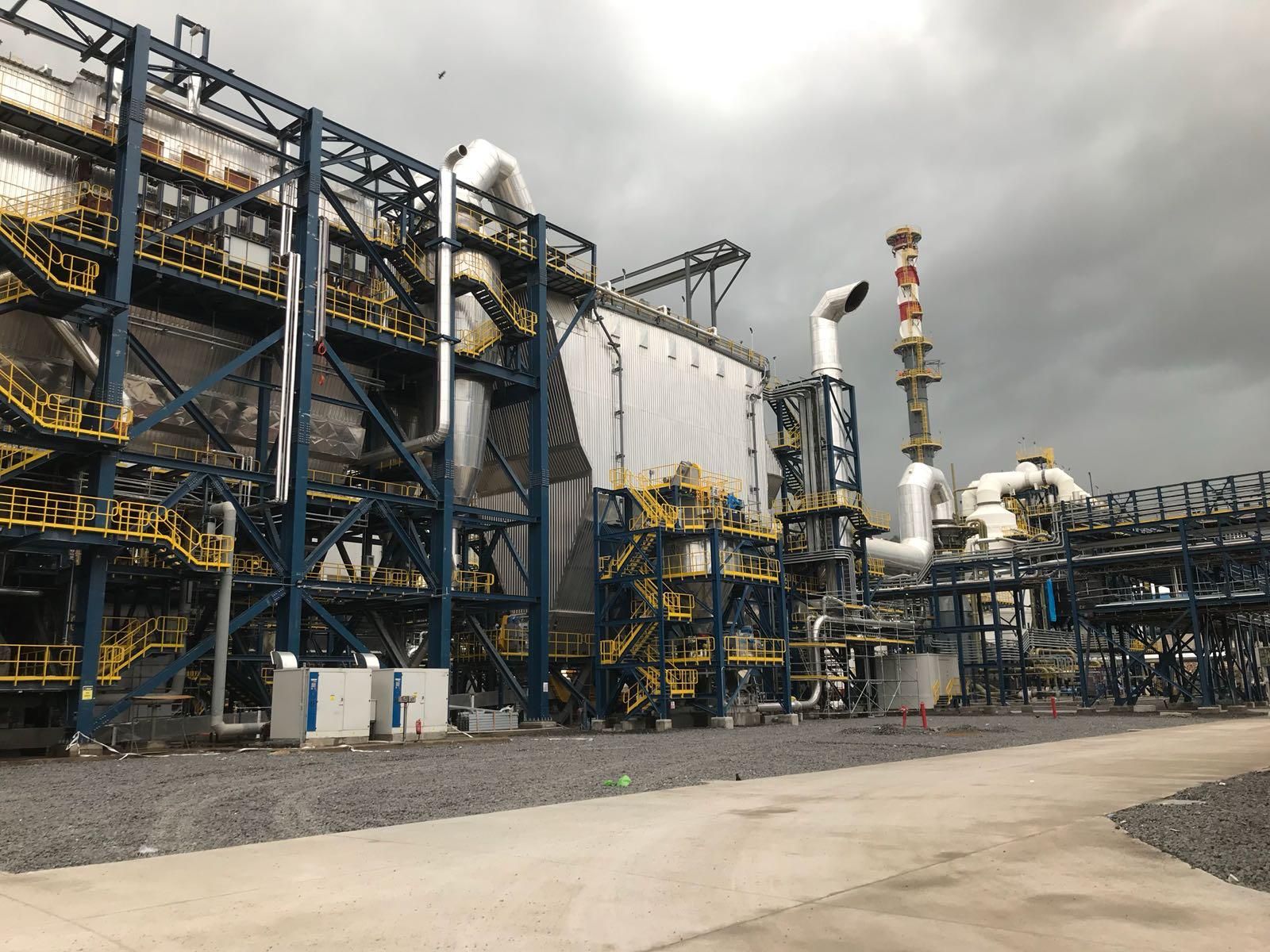

Yüzey Hazırlığından Sızdırmazlığa: Sahada Adım Adım Uygulama
İzolasyonun ömrü, doğru uygulama disiplinine bağlıdır. Her katman ve her detay standarda uygun sırayla uygulanır.
Yüzey Hazırlığı ve Temizlik
Pas, yağ, kir ve eski izolasyon kalıntılarının temizlenmesi; korozyonlu yüzeylerin fırçalanması veya kumlanması.
Korozyon Önleyici Astar (Primer)
CUI riskine karşı boru ve ekipman yüzeyine uygun korozyon inhibitörü veya boya uygulaması.
Altyapı (Stand-off) Montajı
Cladding ring ve mesafe tutucu destek elemanlarının yüzeyden belirli mesafede konumlandırılması.
Destek Ringi ve Rod Montajı
Ağır izolasyonu taşıyacak metal ringlerin ve bağlantı çubuklarının kaynak veya kelepçeyle montajı.
Malzeme Kesimi ve Şekillendirme
Boru çapı ve ekipman geometrisine uygun yalıtım bloklarının (kalsiyum silikat, taş yünü, PIR) hassas kesimi.
İlk Katman Montajı
Malzemenin yüzeye sıkıca oturtulması, aralıksız ve tam temas sağlanması.
Staggered Joint (Şaşırtma)
Isı köprüsünü önlemek için ikinci katman derzlerinin birinci katman derzleriyle çakışmayacak şekilde bindirilmesi.
Pim ve Pul Montajı
Katmanların sabitlenmesi için pimlerin kaynak/yapıştırma ile yerleştirilmesi ve pul ile sıkıştırılması.
Tel Ağ (Rabitz) Geçirme
Yüksek sıcaklık uygulamalarında yalıtım bloklarının paslanmaz tel ağ ile mekanik bağlanması.
Soğuk Hatta Sealant Sızdırmazlığı
−40°C altı uygulamalarda buhar geçişini engellemek için elastomerik sealant mastik uygulaması.
Ara Buhar Bariyeri
Soğuk ve kriyojenik tesislerde her katman arasına folyo veya polimer esaslı buhar kesici serilmesi.
Yüzey Düzeltme ve Kontrol
Cladding öncesi tüm katmanların homojen yüzey ve sabit kalınlıkta olmasının kontrolü.

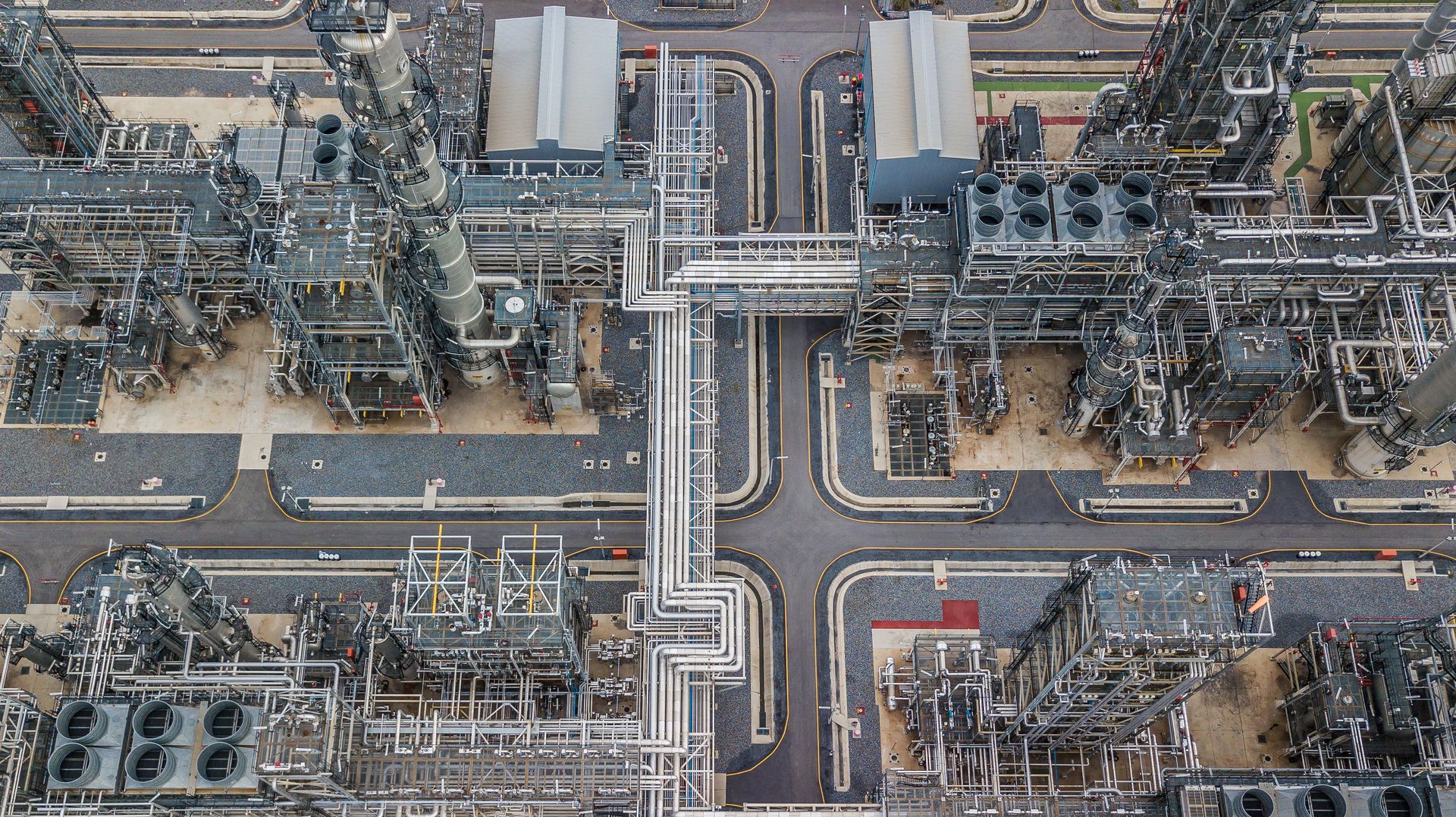

Dış Kaplamanın Doğru Uygulanması Sistemin Su Geçirmezliğini Belirler
Sac seçiminden nihai sızdırmazlık testine kadar cladding, izolasyonu dış etkenlere ve CUI'ye karşı koruyan son katmandır.
Sac Malzeme Seçimi ve Kesimi
Paslanmaz, alüminyum, PVC veya GRP plakaların projeye uygun kalınlıkta hazırlanması.
Ring Üzerine Sac Montajı (Expansion)
Isıl genleşmeyi karşılayacak şekilde sacların kayar veya sabit ringlere vidalanması.
Yağmur Yönüne Göre Bindirme
Su girişini engellemek için sacların rüzgâr ve yağmur yönüne ters tepe bindirmeli montajı.
Mekanik Sabitleme
Paslanmaz veya alüminyum perçin/vida ile her sac bağlantısının güvenli hale getirilmesi.
Birleşim Noktalarının Mastiklenmesi
Yüksek sıcaklık silikonu veya PU mastik ile vida başları ve bindirmelerin su geçirmez yapılması.
Soğuk Hatta Buhar Bariyeri
Yoğuşmayı önlemek için cladding altına folyo veya bitümlü membran serilmesi.
Flanş, Vana, Fitings Detayları
Geometrik geçiş bölgelerinde ön hazırlanmış şablon sac veya sökülebilir ceket montajı.
Görsel ve Mekanik Muayene
Kaplamanın pas/deformasyonsuz olması, kelepçe ve vidaların sıkılığının kontrolü.
Nihai Sızdırmazlık Testi
Yoğuşma veya su kaçağı tespiti için termal kamera veya basınçlı su testi.
Dokümantasyon ve Raporlama
Katman kalınlığı, malzeme tipi, sızdırmazlık detayları ve denetim sonuçlarının proje raporuna işlenmesi.

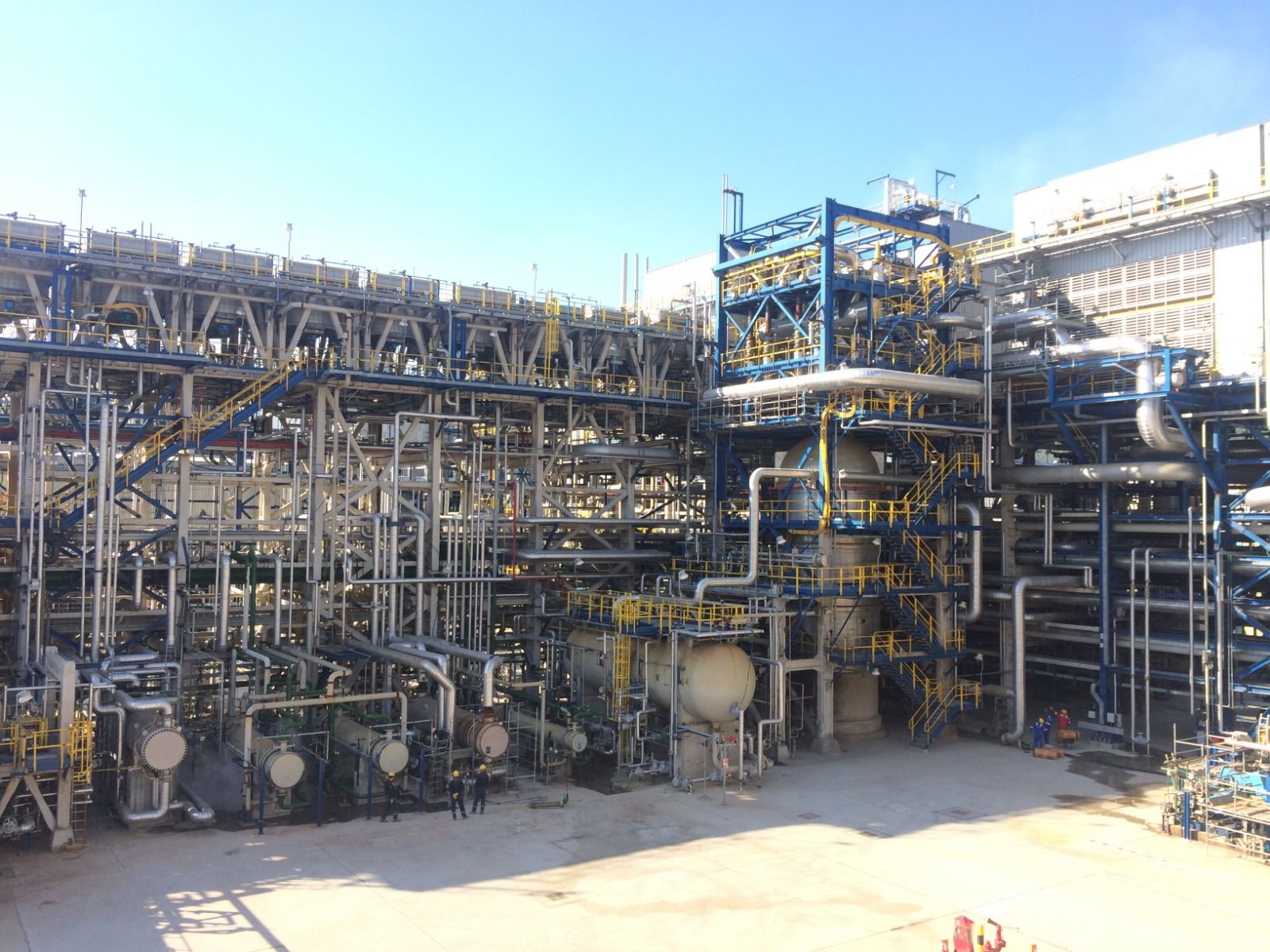

Termal İzolasyonun Kritik Olduğu Her Endüstride
Rafineri Tesisleri
Yüksek sıcaklık proses hatları, kolonlar, reaktörler ve fırınlarda mühendislik+uygulama.
Petrokimya Tesisleri
Boru hatları, reaktörler, kolonlar ve kriyojenik sistemlerde anahtar teslim çözüm.

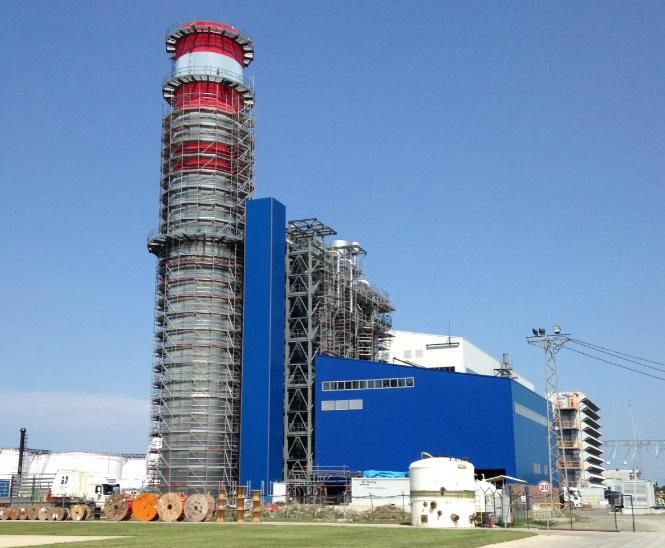

Enerji Santralleri (CCPP & Termik)
15.000+ MW deneyim. HRSG, buhar hattı ve türbin ekipmanlarında izolasyon.
Çimento Fabrikaları
Döner fırın, klinker hattı ve yüksek sıcaklık ekipmanlarında 15 fabrika tecrübesi.
Maden & Metalurji
Bakır, altın, soda, alüminyum ve metalurji tesislerinde özel malzeme çözümleri.
Gübre & Kimya
Amonyak, üre, nitrik asit ve sülfürik asit ünitelerinde kimyasal uyumluluk öncelikli izolasyon.
Petrol & Doğalgaz Boru Hatları
Uzun mesafe iletim hatlarında donma koruması ve CUI önleme.
LNG · LPG · Kriyojenik
LNG, LOX, LH₂ ve LN₂ sistemleri için Aerogel, MLI ve cellular glass tabanlı çözümler.
Savunma Sanayii
Yüksek sıcaklık ve kriyojenik test altyapılarında uzun ömürlü, hassas çözümler.

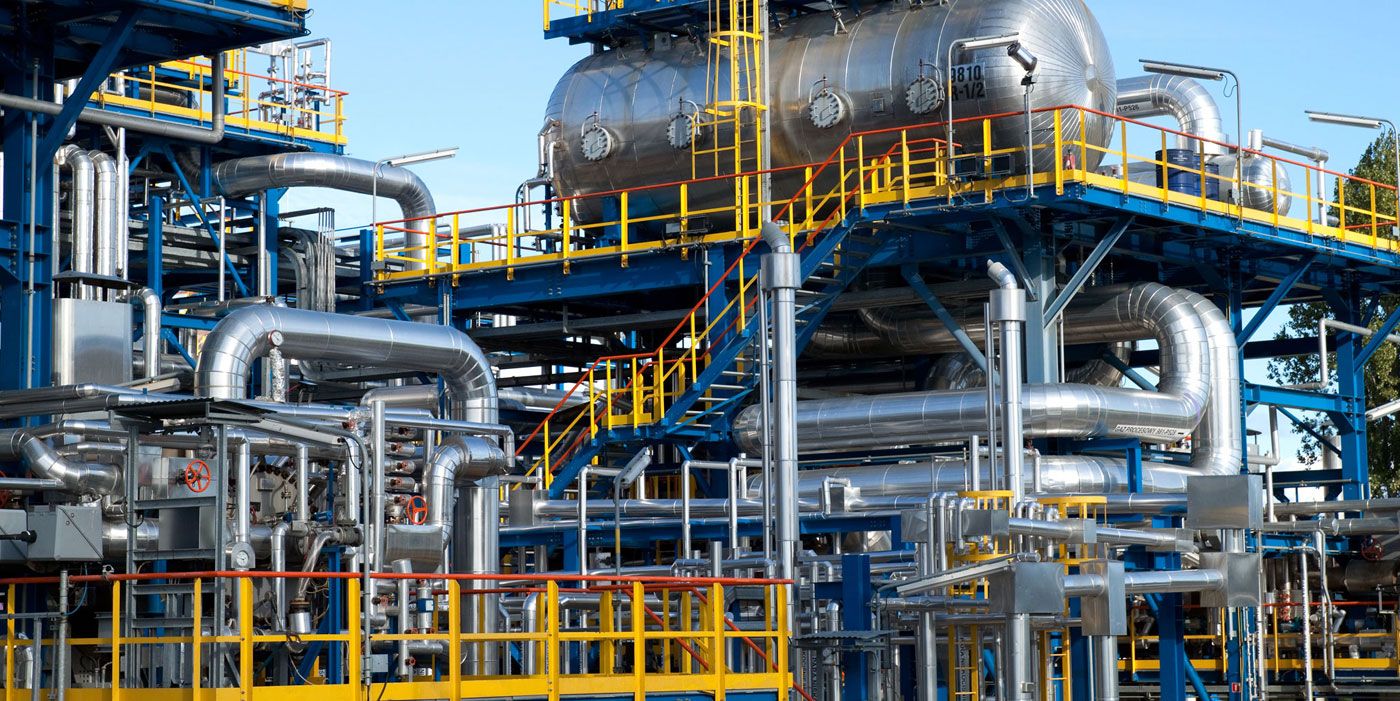

Mühendislik + Saha = Güvence
1 Milyon m² Saha Tecrübesi
Bölgenin en büyük izolasyon sağlayıcısı. Her sorunun çözümünü proje aşamasında kurguluyoruz.
Küresel Operasyon
Türkiye, Avrupa, Afrika ve Amerika kıtalarında aktif; uluslararası EPC firmalarının tercihi.
Tek Çatı Altında
Mühendislik, malzeme tedariği, uygulama, test ve belgelendirme — koordineli ve sorumluluğu net.
İleri Malzeme & Teknoloji
Aerogel, calcium silicate, taşyünü, seramik elyaf ve özel kaplamalarda derinleşmiş uzmanlık.

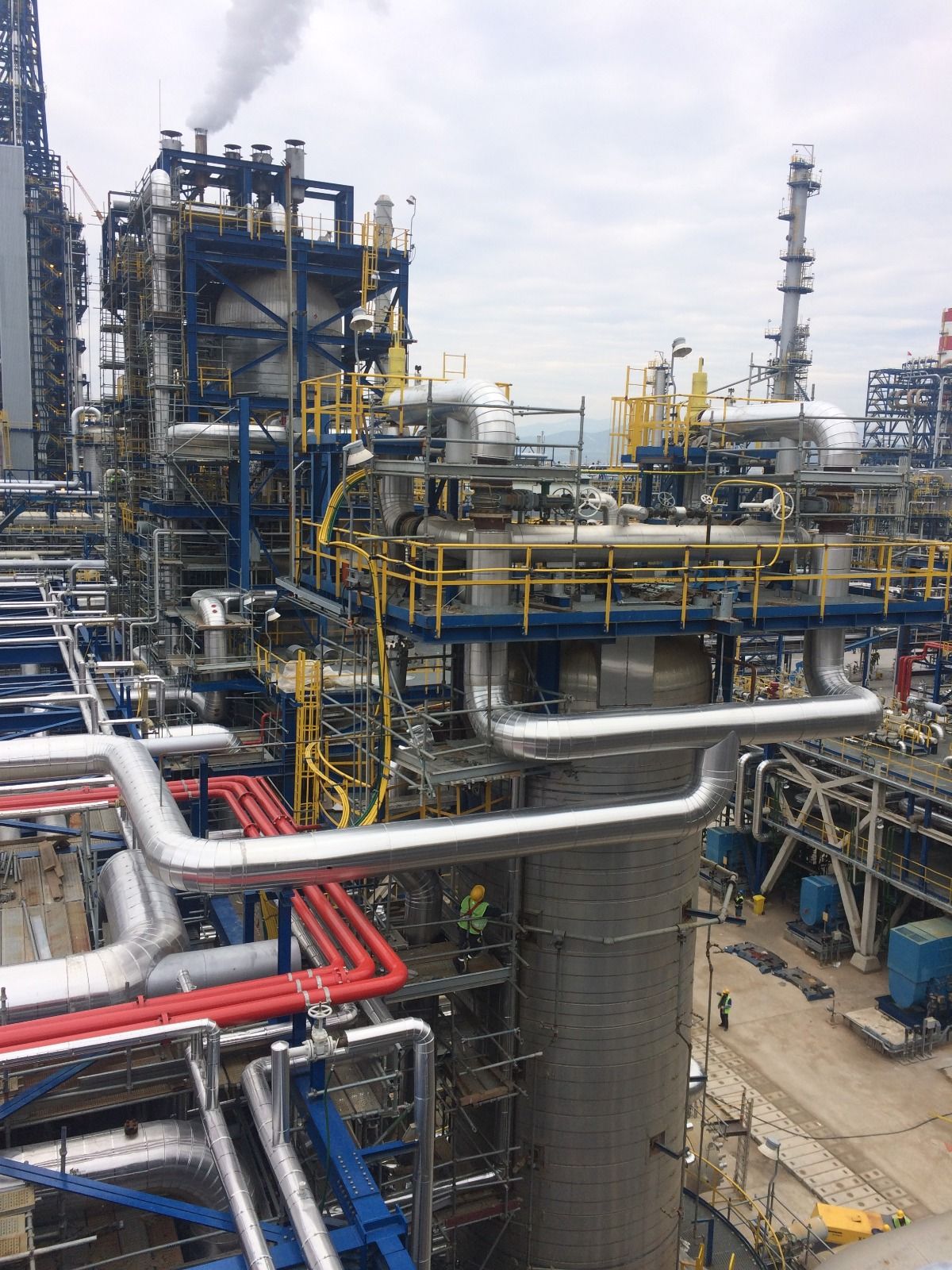

Endüstriyel Termal İzolasyon Hakkında Merak Edilenler
CUI önlemeden kriyojenik izolasyona, malzeme seçiminden kalite kontrole kadar en sık sorulan sorular.
Endüstriyel izolasyon nedir ve nerelerde kullanılır?
CUI (İzolasyon Altı Korozyon) nasıl önlenir?
Sökülebilir izolasyon battaniyesi hangi ekipmanlarda tercih edilir?
Kriyojenik izolasyon ile soğuk izolasyon arasındaki fark nedir?
Türbin izolasyonunda hangi malzemeler kullanılır?
Nükleer santrallerde kaset tipi izolasyon neden gereklidir?
Refrakter izolasyon ile seramik elyaf arasındaki farklar nelerdir?
Cladding (ceketleme) işlemi hangi aşamalardan oluşur?
Yüksek sıcaklık izolasyonunda kalsiyum silikat mı taş yünü mü tercih edilmelidir?
MLI (Çok Katmanlı Vakum İzolasyonu) nerelerde kullanılır?
Yangın yalıtımı ile pasif yangın koruması aynı şey midir?
Soğuk iklimlerde boru donmasını önlemek için hangi izolasyon çözümleri uygulanır?
İzolasyon uygulamasında staggered joint (şaşırtma) neden önemlidir?
Aerogel izolasyon geleneksel malzemelere göre avantajlı mıdır?
Endüstriyel tesislerde izolasyon kalınlığı nasıl hesaplanır?
Vakum ceketli boru (VIP) sistemleri hangi sektörlerde kullanılır?
İzolasyon destek ringi tasarımında nelere dikkat edilmelidir?
Çok katmanlı izolasyonda buhar bariyeri ne işe yarar?
Paslanmaz sac ile alüminyum cladding arasındaki farklar nelerdir?
İzolasyon altında korozyonu tespit etmek için hangi yöntemler kullanılır?
Prefabrik izolasyon ceketleri saha uygulamasına göre avantajlı mıdır?
Hipersonik test sistemlerinde ablative ısı kalkanı nasıl tasarlanır?
BESS (Batarya Enerji Depolama) tesislerinde termal yönetim neden kritiktir?
Rafineri flanş ve vana izolasyonunda sökülebilir ceket mi tercih edilmelidir?
Endüstriyel izolasyon uygulamalarında kalite kontrol ve test standartları nelerdir?
Her Projede Uluslararası Çerçeve
Isı kaybı ve yüzey sıcaklığı hesaplama yöntemi — kalınlık optimizasyonunun temelidir.
Bina ve endüstriyel tesisat için izolasyon hesaplamaları çerçevesi.
CUI (izolasyon altı korozyon) önleme ve risk yönetimi rehberi.
Personel güvenliği için dokunulabilir yüzey sıcaklığı sınırları.
Termal sistem tasarımı ve enerji verimliliği referansları.
Sektörel proses ekipmanları, basınçlı kap ve izolasyon detayları.
Endüstriyel İzolasyon Sahalarımızdan Fotoğraflar
Endüstri Devleri Tarafından Tercih Edilen Mühendislik
ExxonMobil, SOCAR, Star Rafineri, Cengiz Holding, RWE, OMV, Technicas Reunidas, SAIPEM, SG, ITOCHU, TEKFEN, ENKA, NUROL, GE, SIEMENS ve METKA gibi küresel devler tarafından güvenilen uzmanlığımız ile ERATHERM; inovasyon, kalite ve sürdürülebilirliğe olan bağlılığıyla endüstri standartlarını belirlemeye devam etmektedir.
Bu referanslar, ERATHERM'in yalnızca uygulayıcı değil; enerji verimliliği, proses güvenliği ve mühendislik mükemmeliyetinin öncüsü olduğunu kanıtlamaktadır.
Termal İzolasyon Projeniz İçin Mühendislik Temelli Teklif Alın
Tasarım, detay mühendislik, malzeme tedariği ve saha uygulamasını tek çatı altında planlayalım.
