Türbin İzolasyonu:
Gaz ve Buhar Türbinleri İçin Termal Mühendislik
Gaz ve buhar türbinlerinde 300–750°C servis koşullarını; yüzey sıcaklığı, ısı kaybı, titreşim, erişilebilirlik ve bakım senaryolarıyla birlikte değerlendiriyoruz. Termal hesap ve saha ölçümünden malzeme seçimi, sökülebilir ceket tasarımı, imalat, montaj ve performans kontrolüne kadar bütünleşik bir çözüm sunuyoruz. Çalışmalarımızı GE, Siemens Energy, Mitsubishi Power ve Ansaldo Energia dâhil farklı OEM geometrileri ile proje verilerine uyarlanabilir teknik detaylar üzerinden yürütüyoruz.
Farklı Türbin Modellerine Uyumlanan İzolasyon Tasarımı
Her sistem; üretici kılavuzu, ekipman geometrisi, sıcaklık haritası, erişim noktaları ve bakım prosedürleri esas alınarak projeye özel detaylandırılır. Aşağıdaki adlar uyumluluk kapsamını gösterir; herhangi bir ticari ortaklık veya üretici onayı beyanı değildir.
Türbin İzolasyonu Neden Kritiktir?
Türbin izolasyonu; sıcak yüzeylerden çevreye geçen ısıyı sınırlayan, personel temas güvenliğini destekleyen, çevresel sıcaklık yükünü yöneten ve bakım erişimini koruyan mühendislik sistemidir. Eksik detay, yanlış malzeme veya süreksiz montaj aşağıdaki teknik ve işletmesel riskleri artırabilir.
- Gereksiz ısı kayıplarıTesis enerji verimliliği ve yakıt tüketimi olumsuz etkilenir.
- Metal yorulması & çatlaklarTermal şoklara bağlı türbin gövde çatlakları ekipman ömrünü ciddi şekilde kısaltır.
- Türbin balansının bozulmasıDüzensiz yüzey sıcaklığı, rotor balansını etkileyebilir.
- Personel yaralanma riskiYüksek yüzey sıcaklığı EN 563 esaslı dokunma güvenliğini ihlal eder.
- Yakıt ve enerji maliyetiHesaplanmamış ısı kaybı, tesisin enerji performansını ve işletme bütçesini olumsuz etkileyebilir.
- Plansız duruş maliyetleriKomponent ömründe kısalma ve zorunlu duruş maliyet kayıpları katlanır.

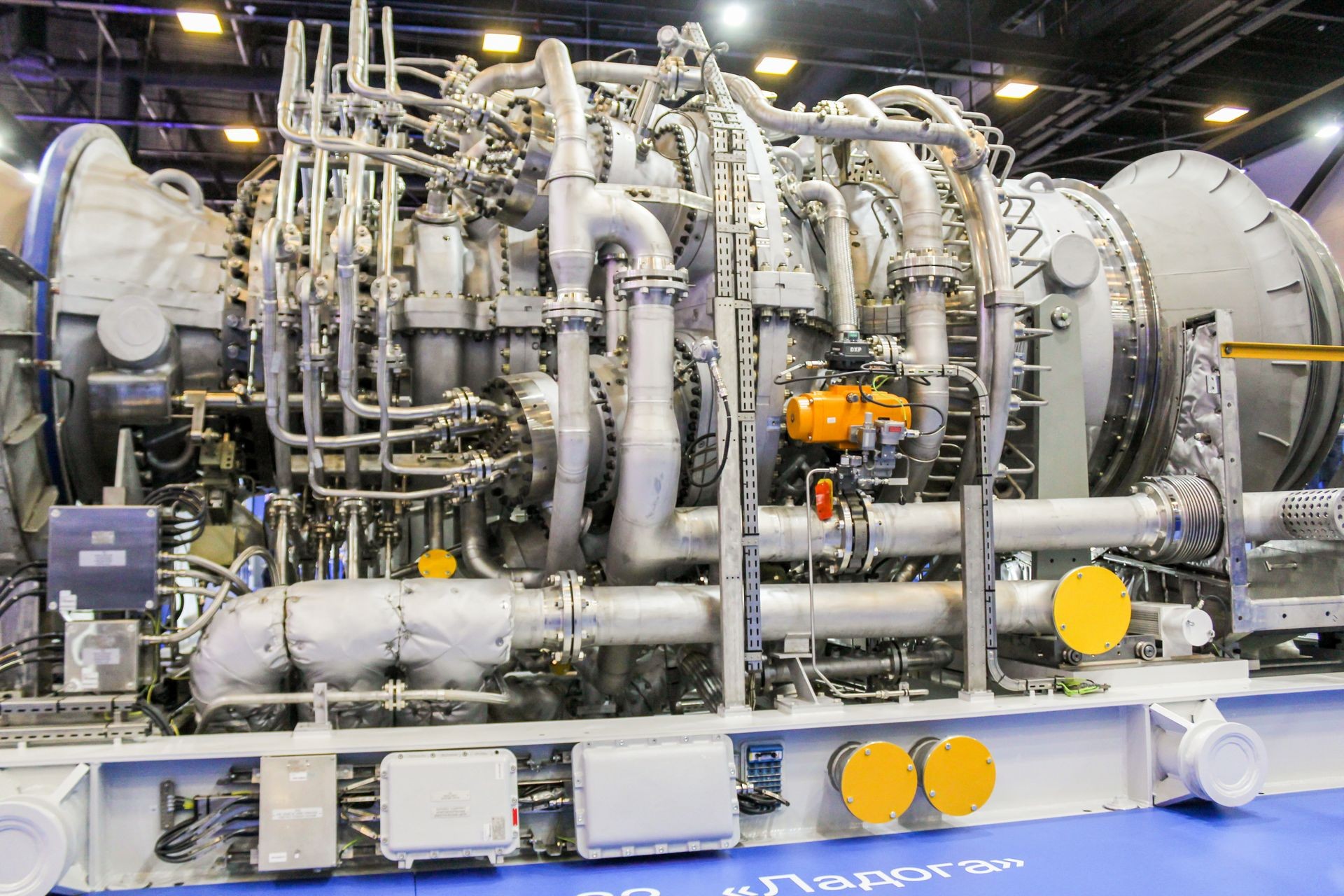

Gaz türbinleri; enerji santralleri ve kritik endüstriyel tesislerde termal verimliliğin, güvenliğin ve operasyonel sürdürülebilirliğin merkezinde yer alan yüksek sıcaklık ekipmanlarıdır. Türbin gövdeleri, egzoz hatları, manifold bölgeleri ve yanma odası etrafında oluşan ekstrem sıcaklıklar, hem ekipman performansını hem de işletme maliyetlerini doğrudan etkiler.
ERATHERM, 20 yılı aşkın mühendislik ve saha deneyimini; hesaplanabilir ısıl performans, uygulanabilir detay, kontrollü imalat ve bakım erişimi yaklaşımıyla birleştirir.
5 Aşamalı Mühendislik Yaklaşımı
Termal Analiz & Simülasyon
Isı dağılımı, yüzey sıcaklığı ve termal gerilim analizleri; ASHRAE, ISO 12241 ve ASTM C680 uyumlu hesaplamalar.
Malzeme Optimizasyonu
Bölge bazlı seçim: seramik elyaf battaniyeler, yüksek sıcaklık matları, aerogel kompozitleri, silika kumaşlar, metal mesh destekli izolasyon.
Modüler İzolasyon Ceketi Tasarımı
Bakım ve onarım kolaylığı için ceket tipi, sökülüp takılabilir izolasyon sistemleri üretiyoruz.
Egzoz Sistemleri Özel Yapı
Egzoz difüzörü ve egzoz hatlarında yüksek vibrasyon ve sıcaklığa dayanıklı kompozit izolasyon sistemleri.
Yangın Güvenliği Odaklı Tasarım
API ve EN 13501 standartlarına uygun yangın geciktirici izolasyon ve kaplama kombinasyonları.
Gaz Türbinlerinde İzolasyon Ceketi — En Yüksek Verimlilik
ERATHERM, ceket tasarımını kendi mühendislik bünyesinde gerçekleştirir; saha ölçülerine göre 3D modelleme ile özel imalat yapar.
Uygulama Noktaları
- Vana
- Flanş
- Enjeksiyon Hatları
- Türbin Gövde Kaplamaları
- Enstrümantasyon Noktaları
- Manifold Bölgeleri

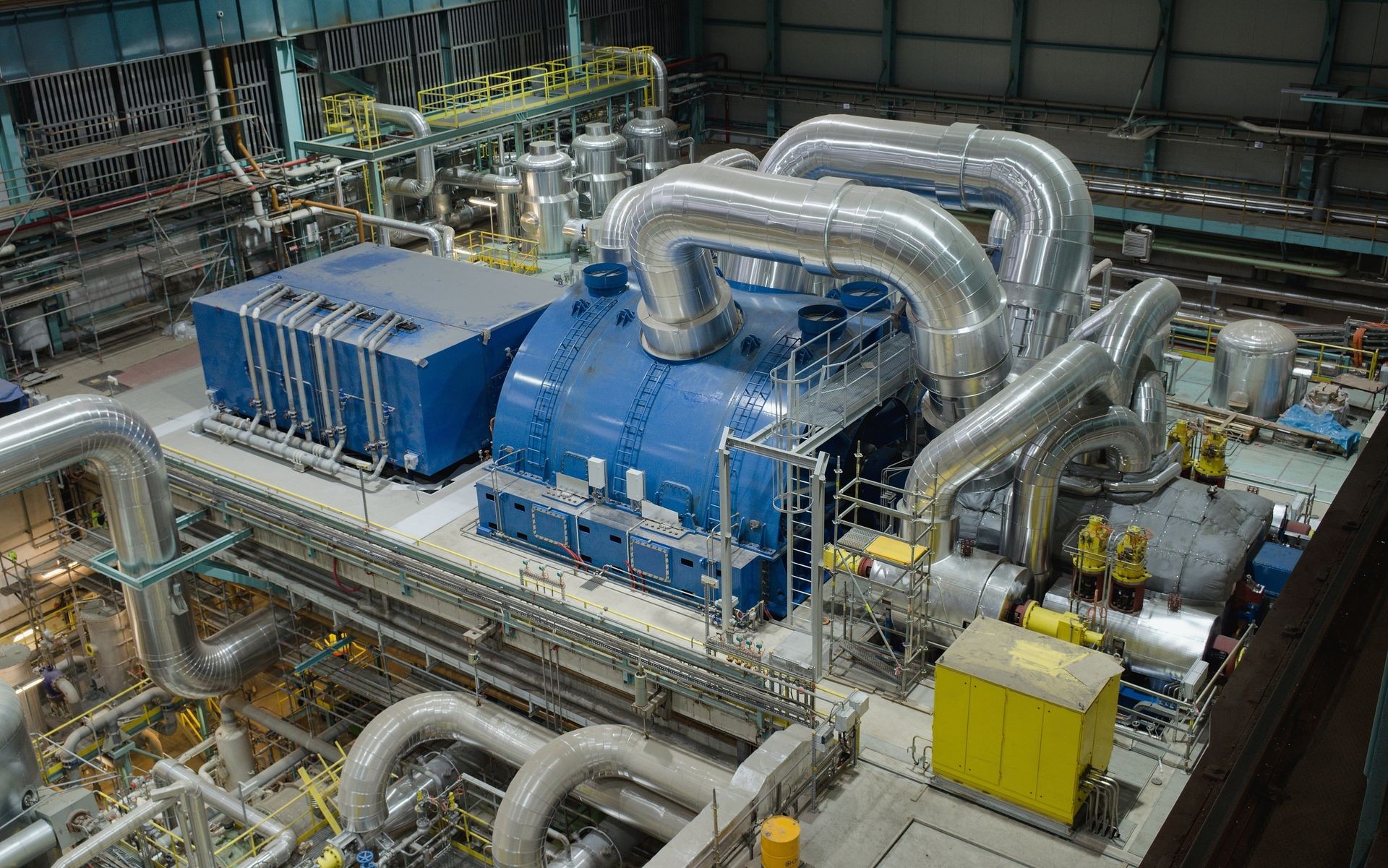

Buhar türbinleri; termik santraller, kombine çevrim tesisleri, rafineriler, kimya ve petrokimya tesislerinde yüksek basınçlı ve yüksek sıcaklıklı proseslerin kalbinde yer alır. ERATHERM; HP, IP ve LP gövdeleri, buhar giriş-çıkış hatları, vanalar, flanşlar, aktüatör ve yatak çevreleri için erişilebilir, sökülebilir ve ölçülebilir çözümler geliştirir.
3 Aşamalı Mühendislik Yaklaşımımız
Proses Sıcaklık Haritası
Türbin gövdesinin tüm noktalarında sıcaklık ve ısı dağılım ölçümleri yapılır. Termal kamera ve yüzey analizleri ile kritik noktalar belirlenir.
Zor Geometrilere Uygun Tasarım
Köşe dönüşleri, bağlantı flanşları, aktüatör bölgeleri, yatak bölgeleri ve buhar giriş-çıkış hatları için özel pattern tasarımı.
Sprey + Ceket Hibrit Yöntemi
Geometri ve bakım planı uygun olduğunda iç katmanda püskürtme uygulaması, erişim gereken bölgelerde sökülebilir ceket birlikte değerlendirilir.
Sprey + Ceket Hibrit Yönteminin Avantajları
Uygun detaylandırılmış iç katman, geometrik süreksizlikleri sınırlar.
Püskürtme katmanı, türbin gövdesindeki düzensiz yüzeylere uyarlanabilir.
Hibrit yapı titreşim altında parçalanmaya direnir.
Üst ceket katman sökülüp takılarak bakıma erişim sağlanır.
Yüksek Performanslı İzolasyon Ceketleri
İki Türbin Tipinde İzolasyon Yaklaşımı Karşılaştırması
Türbin İzolasyon Malzeme Matrisimiz
Her proje için proses sıcaklığı, ortam koşulları, kimyasal maruziyet ve mekanik yük profili dikkate alınarak özel malzeme kombinasyonu hazırlanır.
Seramik Elyaf Battaniye
1100°C'ye kadar ekstrem sıcaklık dayanımı; yanma odası ve egzoz çıkışı için.
Aerogel Kompozit
Düşük ısıl iletkenlik ve sınırlı montaj hacmi gereken kompakt türbin bölgeleri için.
Silika Kumaş
1000°C dayanımlı silika merkezli endüstriyel kumaşlar, mekanik dayanım ve esneklik.
Mineral Yün Sprey
Hibrit yöntemde iç katman; karmaşık gövde geometrisine mükemmel uyum.
Yüksek Sıcaklık Cam Yünü
Orta sıcaklık bölgeleri için ekonomik ve performanslı çözüm.
Alüminyum & Paslanmaz Karkas
Dış kaplama ve destek yapıları için korozyon dirençli profiller.
Türbin İzolasyonunda Uluslararası Standartlar
Termal sistem tasarımı ve enerji verimliliği referansı.
Endüstriyel tesisat için izolasyon hesaplama çerçevesi.
Isı kaybı ve yüzey sıcaklığı hesaplama yöntemi.
Yüksek sıcaklık izolasyon malzemesi testi.
Yangın güvenliği ve sınıflandırma standardı.
Proses ekipmanı ve yanma sistemi güvenlik referansları.
Türbin İzolasyonunda 6 Belirleyici Fark
OEM Verisine Uyum
Farklı üreticilerin geometri, sıcaklık, erişim ve bakım gerekliliklerine göre projeye özel detaylandırma.
Hibrit Sistem Yetkinliği
Uygun servis bölgelerinde püskürtme katmanı ve sökülebilir ceket seçeneklerinin birlikte mühendisliği.
Tek Çatı Altında
Termal analiz, malzeme matrisi, ceket imalatı ve saha montajı — tüm aşamalar ERATHERM bünyesinde.
Uluslararası Standart Uyumu
ASHRAE, ISO 12241, ASTM C680/C411, EN 13501 ve API çerçevesinde belgelendirilebilir mühendislik.
Anahtar Teslim Çözüm
Malzeme → mühendislik → imalat → montaj → test → garanti — tek sözleşmede.
20+ Yıl & 1 Milyon m²
RWE, OMV, Cengiz Enerji, TÜPRAŞ, SOCAR, Technicas Reunidas, SAIPEM, TAI-TUSAŞ projelerinde kanıtlanmış mühendislik.
Gaz ve Buhar Türbini İzolasyonu Hakkında Sorular
Tasarım, sıcaklık, sökülebilir ceket, bakım ve OEM uyumluluğu konusunda temel teknik yanıtlar.
Türbin izolasyonu nedir?
Gaz türbininde hangi bölümler izole edilir?
Buhar türbininde hangi bölümler izole edilir?
Türbin izolasyonunda hangi sıcaklıklar dikkate alınır?
Sökülebilir türbin izolasyon ceketi neden kullanılır?
Türbin izolasyonu bakım ve turnaround süresini nasıl etkiler?
OEM uyumlu türbin izolasyonu ne demektir?
Türbin İzolasyon Projeniz İçin Teklif Alın
Türbin modeli, sıcaklık verileri ve bakım kapsamını paylaşın; analiz, malzeme, ceket tasarımı, imalat ve saha uygulamasını birlikte planlayalım.
