Saç Kaplama (Cladding) Montajında 10 Kritik Hata:
Sızdırmazlıktan Expansion Ring'e Doğru Detaylar

Cladding'de hata görünmez ilerler: su girer, izolasyon ıslanır, korozyon saçın altında yıllarca büyür ve ortaya çıktığında iş artık boya değil, hat değişimidir. Mesafe tutucudan kayar dikişe, sealant seçiminden drenaj deliğine — sahada yapılan 10 kritik hatayı mühendislik gerekçeleriyle anlatıyoruz.

WhatsApp'tan Teklif Al E-posta ile Teklif

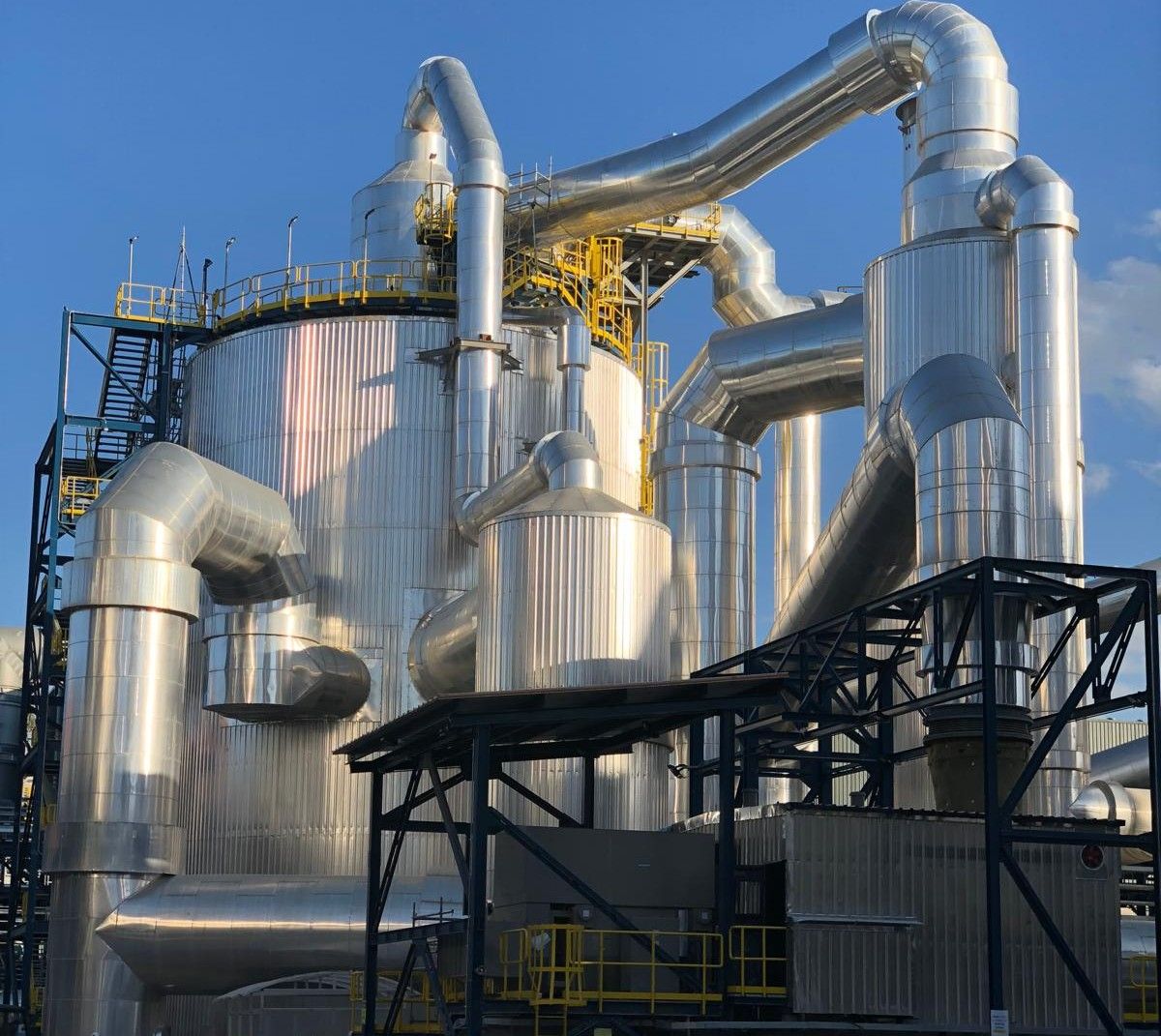

Endüstriyel izolasyon saç kaplama (cladding) uygulaması — cladding montaj hataları rehberi
İzolasyonun Zırhı: Cladding
1.000.000+m² Tamamlanan İzolasyon Uygulaması
15.000+MW Kurulu Güç Enerji Tesisi İzolasyonu
8.000.000+Adam-Saat Tamamlanan İş Gücü
20+Yıl Mühendislik Tecrübesi
Cladding'in Tek Görevi Vardır

Saç Kaplama Dekorasyon Değildir: İzolasyonun Su Geçirmez Zırhıdır

İzolasyon saç kaplamasının görevi nettir: yalıtımı yağmurdan, nemden, sıvı ve buhar girişinden, mekanik darbeden ve UV'den korumak. Bu görev başarısız olduğunda altındaki izolasyonun tüm mühendisliği geçersizleşir — ıslanan mineral yün tasarım performansını kaybeder ve saç ile boru arasındaki nemli boşluk, CUI (izolasyon altı korozyon) için ideal ortama dönüşür.

Cladding hatalarını tehlikeli kılan, gecikmeli görünmeleridir: yanlış bindirme veya çatlamış sealant ilk yıl hiçbir belirti vermez; korozyon saçın altında sessizce büyür ve tespit edildiğinde konu artık kaplama tamiri değil, hat veya ekipman değişimidir. Bu rehberdeki 10 hata, izolasyon montaj hataları rehberimizin devamı niteliğindedir — orada doğru monte edilen yalıtımı, burada doğru kapatıyoruz.

"İzolasyon sistemi, en zayıf sızdırmazlık detayı kadar iyidir."

Saha Süpervizyon Hizmetimiz ›
Tank ve ekipman izolasyonunda saç kaplama uygulaması — ERATHERM cladding
Sızdırmazlık = Sistem Ömrü
Saha Rehberi

Cladding Montajında 10 Kritik Hata

Her hata iki bölümde ele alınır: sahada gerçekte nasıl yapıldığı ve mühendislik açısından doğru detayın ne olduğu.

01

Saçın Mesafe Tutuculara Değil, İzolasyonun Üzerine Montajlanması

Sahada görülen

Saç, altındaki yalıtım malzemesine "yaslanarak" montajlanır; yükü izolasyon taşır. Malzeme sıkışır ve incelir, ısıl performans düşer; saç düzlemsel oturmadığı için dikişler açılır ve rüzgârda titreşen kaplama zamanla bağlantılarını gevşetir.

Mühendislik doğrusu

Saçlar mutlaka mesafe tutuculara (spacer / destek yapısına) montajlanmalıdır. Kaplama rijit olmalı, kendi ve dış yüklerini (rüzgâr, kar, bakım yükü) izolasyona değil taşıyıcı yapıya aktarmalıdır. Destek yapısının doğru ölçülendirilmesi için destek ringi ve taşıyıcı tasarım hizmetimize bakın.

02

Sızdırmazlığın "Görsel İş" Sanılması: Dışarıdan İçeriye Giriş Yolları

Sahada görülen

Bindirmeler ters yönde (su akışına karşı) yapılır, dikişler açık bırakılır, kesim ve delik kenarları kapatılmaz. "Saç kapandı, iş bitti" bakışıyla teslim edilen kaplama; yağmuru, yıkama suyunu ve buharı içeri alan bir huniye dönüşür.

Mühendislik doğrusu

Kaplamanın görevi yalıtımı dış ortam şartlarından korumaktır; dışarıdan içeriye hiçbir girişe müsaade edilmemelidir. Bindirmeler daima su akış yönünde, dış ortamdaki çevresel dikişler sızdırmaz, tüm kesim ve açıklıklar çapaksız ve kapatılmış olmalıdır. Su/nem girişi hem yalıtım özelliklerini bozar hem de NACE SP0198 kapsamındaki en büyük riski, CUI'yi tetikler.

03

Yanlış Sealant Seçimi ve Boşluklu Uygulama

Sahada görülen

Eldeki herhangi bir mastik dikişe çekilir; kesikli, boşluklu, ince uygulanır. Bir-iki yıl içinde UV, yağmur ve sıcaklık çevrimleri malzemeyi sertleştirip çatlatır; rijit sealant, saçın ısıl hareketine eşlik edemediği için ilk genleşmede yüzeyden kopar.

Mühendislik doğrusu

Sealant; onyıllar boyunca UV ışınlarına, yağmura ve sıcaklık farklılıklarına dayanacak ve genleşmeye müsaade edecek elastikiyette seçilmelidir — bu seçim kritiktir. Uygulama kesintisiz ve boşluksuz olmalı, sızdırmazlık bandı/kordonu görünür şekilde vidaların önünde (su tarafında) konumlanmalıdır. Sealant bir sarf malzemesi değil, sistemin ömür belirleyici bileşenidir.

04

Expansion Ring'lerin Saçtan Saça Vidalanması

Sahada görülen

Sistemin genleşme/büzülme davranışı analiz edilmez; expansion ring bölgelerinde saçlar "sağlam olsun" diye birbirine vidalanır. Hat ısındığında genleşmeyi absorbe edecek serbestlik kalmadığı için saçlar vida deliklerinden yırtılır, dikişler açılır ve sızdırmazlık topyekûn çöker.

Mühendislik doğrusu

Sistemin genleşme/kontraksiyon durumu mutlaka analiz edilmeli; expansion ringler bu hareketi absorbe edecek şekilde tasarlanmalıdır. En kritik kural: expansion bölgelerinde saçtan saça kesinlikle vidalama yapılmaz — saçların birbiri üzerinde kaymasına müsaade edilmelidir. Kayar dikişler vidalama yerine ≥100 mm bindirme ile çözülür. Genleşme analizi için ısıl genleşme mühendisliği sayfamıza bakın.

05

Çapa Göre Yetersiz Saç Kalınlığı Seçimi

Sahada görülen

Maliyet baskısıyla tüm hatta tek (en ince) saç kalınlığı kullanılır. Büyük çaplarda incelen saç; rüzgârda dalgalanır, üzerine basıldığında kalıcı göçer, dikişleri açılır ve mekanik darbelere karşı koruma sağlayamaz.

Mühendislik doğrusu

Saç kalınlığı kaplama çapına göre kademelendirilir; endüstriyel şartnamelerde yaygın alt sınırlar Ø<250 mm için 0,6 mm'den başlayıp Ø>1900 mm için 1,0–1,2 mm'ye uzanır. Büyük düz yüzeylerde (tank, kanal) trapez/oluklu veya güçlendirilmiş saç kullanılır, düz saç kaplamalar bombelendirilir. Şartnamede belirtilen kalınlığın altına inilmez; gerekirse daha kalın saçla ikame edilir.

06

Vida ve Dikiş Disiplinsizliği: Az Vida, Rastgele Aralık, Contasız Bağlantı

Sahada görülen

Boyuna dikişlere "tutacak kadar" birkaç vida atılır, aralıklar göz kararı bırakılır; dış ortamda contasız vida kullanılır. Her contasız vida deliği bir su giriş noktasıdır; seyrek vidalanan dikiş rüzgârda çalışır ve zamanla açılır.

Mühendislik doğrusu

Yaygın şartname kuralları nettir: boyuna dikişlerde eşit aralıklı en az 6 vida/metre; çevresel bindirme dikişlerinde en az 2 vida ve ≤350 mm aralık. Dış ortama açık tüm bölgelerde neopren contalı paslanmaz vida kullanılır. Boyuna ve çevresel dikişler kordonlanır (beading); yüksek sıcaklık büyük çap dirseklerde ek bindirme payı bırakılır.

07

Boyuna Dikişlerin Su Alan Konumda ve Hizalı Yerleştirilmesi

Sahada görülen

Yatay hatlarda boyuna dikişler montaj kolaylığı için borunun üstüne veya yanına, üstelik ardışık saçlarda aynı hizada gelecek şekilde yerleştirilir. Üstteki dikiş yağmuru doğrudan toplar; hizalı dikişler ise su için kesintisiz bir yol oluşturur.

Mühendislik doğrusu

Yatay boru ve kaplarda boyuna dikişler, boru merkezinden ölçülmek üzere yatay düzlemin yaklaşık 45° üzerinde ve ardışık saçlar arasında ≥100 mm şaşırtmalı konumlandırılmalıdır. Bu yerleşim; dikişi doğrudan yağış hattından çıkarır, olası sızıntının yerçekimiyle dışarı drene olmasını sağlar ve su için sürekli kanal oluşumunu engeller.

08

Düz Üst Yüzeylerde Eğimsiz Kaplama ve Drenajın Unutulması

Sahada görülen

Tank tavanları ve geniş yatay yüzeyler sıfır eğimle kapatılır; su birikintileri dikişlerin üzerinde göllenir ve en küçük kusurdan içeri işler. Aralıklı çalışan hatlarda saç altında yoğuşan su ise hapsolur — çıkış yolu yoktur.

Mühendislik doğrusu

Dış ortama açık tüm düz üst yüzeyler en az %3 eğimle kaplanmalı; bindirme dikişleri su akış yönünde ve ayaklı dikiş (standing seam) detayıyla çözülmelidir. Aralıklı işletilen dış ortam yatay hatlarında, kaplamanın en alt noktalarına ~Ø10 mm çapında, ~200 mm aralıklı kondens drenaj delikleri açılmalıdır. Su ya hiç girmemeli ya da girdiyse tanımlı yoldan çıkabilmelidir.

09

Uç Kapama ve Flanş Bölgesi Detaylarının Geçiştirilmesi

Sahada görülen

Kaplama uçları açık bırakılır veya kapama diski doğrudan boruya temas ettirilir (ısı köprüsü); saç, flanşın dibine kadar getirildiği için cıvata sökümü kaplama kesilmeden yapılamaz. Varsa heat tracing kablosu saça temas eder halde kapatılır.

Mühendislik doğrusu

Kaplama uçları iki/çok parçalı kapama diskleriyle (end disk) kapatılmalı; disk boruya doğrudan değil, cam elyaf bant gibi bir ayırıcı üzerinden oturmalıdır. Kaplama, flanş bağlantılarından cıvataların rahatça sökülebileceği kadar geri çekilmelidir. Heat tracing varsa kablo hiçbir noktada saçla temas etmemeli; kablonun geçiş detayı özel olarak çözülmelidir — bkz. heat tracing sistemleri.

10

Galvanik Uyumsuzluk: Yanlış Bağlantı Elemanı, Yanlış Ortamda Yanlış Saç

Sahada görülen

Alüminyum kaplamaya galvanizli çember, gergi ve vidalar takılır; malzeme-ortam uyumu hiç sorgulanmaz. Farklı metallerin nemli temas noktalarında galvanik pil kurulur: bağlantı elemanları çevresinde beyaz oksit, delinme ve erken bağlantı kaybı.

Mühendislik doğrusu

Alüminyum ve alüminyum alaşımlı kaplamalarda galvanizli çember, gergi kilidi ve vida kullanılmaz; bağlantı elemanları paslanmaz/yüksek alaşımlı seçilir. Kaplama malzemesi ortam kimyasına göre belirlenir — örneğin kostik proses ortamlarında alüminyum kaplama uygun değildir. Farklı metallerin zorunlu temasında galvanik ayrım (ayırıcı bant/conta) uygulanır. Bu, montaj tercihi değil malzeme mühendisliği kararıdır.

Kalite Güvence

Cladding Teslim Öncesi: 5 Vazgeçilmez Denetim Noktası

Cladding kabulü göze değil, kontrol listesine yapılır. Bu beş grup, sahada su testi ve gözle muayeneyle doğrulanabilir ölçülebilir kriterlerdir.

Taşıyıcı & Rijitlik
Saç mesafe tutucuya montajlıÇapa uygun saç kalınlığı
Dikiş & Vida
Boyuna dikiş ≥6 vida/mÇevresel ≥2 vida, ≤350 mmDışta neopren contalı vida
Genleşme
Expansion ring'de vidalama yokKayar dikiş ≥100 mm bindirme
Su Yönetimi
Boyuna dikiş 45° üstte, şaşırtmalıÜst yüzey ≥%3 eğimAlt nokta drenaj delikleri
Sealant & Malzeme Uyumu
UV/hava dayanımlı elastik sealantGalvanik ayrım kontrolüFlanşta söküm payı
Sık Sorulan Sorular

Saç Kaplama Hataları Hakkında Merak Edilenler

Cladding'e su girdiği dışarıdan nasıl anlaşılır?
Tipik belirtiler: dikiş ve vida çevrelerinde pas/oksit akıntısı izleri, saçta yerel şişme veya renk değişimi, alt bölgelerden damlama ve termal kamerada ıslak izolasyonun yarattığı soğuk/sıcak anomalili bölgeler. Şüpheli bölgede kesin tanı, örnek açma (inspection window) ile konur; yaygın şüphede sistematik termografik tarama en verimli yöntemdir.
Expansion bölgesinde saçlar vidalanmazsa kaplama nasıl sabit durur?
Kayar dikişin mantığı sabitlemek değil, kontrollü harekete izin vermektir: ≥100 mm bindirme, saçın conta/bant üzerinde kayarak genleşmeyi absorbe etmesini sağlar; kaplamanın konumsal stabilitesini dikiş değil, sabit nokta olarak tanımlanan destek yapısı verir. Vidalamak stabilite kazandırmaz — genleşme kuvvetini saca yükler ve saç vida deliğinden yırtılır.
Alüminyum mu, galvanizli/paslanmaz çelik saç mı tercih edilmeli?
Tek doğru cevap yoktur; karar ortam kimyası, mekanik yük, sıcaklık ve yangın senaryosuna göre verilir. Alüminyum hafif ve korozyona dayanıklıdır ancak kostik ortamlarda ve yüksek mekanik risk bölgelerinde uygun değildir; paslanmaz çelik en dayanıklı, en maliyetli seçenektir. Kritik kural, saç ne olursa olsun bağlantı elemanlarının saçla galvanik uyumlu seçilmesidir.
Hasarlı cladding'i komple değiştirmek mi, bölgesel tamir mi doğru?
Önce altındaki izolasyonun durumu belirlenir: kuruysa ve hasar lokalse bölgesel saç yenileme yeterlidir; izolasyon ıslanmışsa yalnızca saçı değiştirmek problemi saklamaktır — ıslak malzeme sökülür, yüzey CUI muayenesinden geçer, izolasyon ve kaplama birlikte yenilenir. Kapsam kararı, açma-muayene bulgularıyla verilir; işler planlı duruş penceresine programlanabilir.
Cladding kalitesi şartnameye nasıl bağlanır?
Ölçülebilir kabul kriterleri yazılır: çapa göre saç kalınlık tablosu, vida sayısı/aralığı, contalı vida zorunluluğu, dikiş konumu (45° + şaşırtma), kayar dikiş detayı, sealant tip onayı, eğim ve drenaj koşulları. Bu maddeler ITP'de denetim noktası olarak tanımlanır ve teslim öncesi imzalı kontrolle doğrulanır. ERATHERM bu yapıyı bağımsız müşavirlik kapsamında kurar.
