Endüstriyel İzolasyon Montajında
10 Kritik Hata ve Mühendislik Doğruları

Yanlış hesap masada düzeltilir; yanlış montaj sahada on yıl yaşar. Gevşek bağlanmış rabitz telinden şaşırtılmamış katmana, pulsuz pine, kesilmemiş ısı köprüsüne kadar — 1 milyon m²'lik saha tecrübemizde en sık gördüğümüz montaj hatalarını ve her birinin doğru detayını tek rehberde topladık.

WhatsApp'tan Teklif Al E-posta ile Teklif
Endüstriyel boru izolasyonu saha montajı — izolasyon montaj hataları rehberi
1.000.000+ m² Saha Tecrübesi
1.000.000+m² Tamamlanan İzolasyon Uygulaması
15.000+MW Kurulu Güç Enerji Tesisi İzolasyonu
8.000.000+Adam-Saat Tamamlanan İş Gücü
20+Yıl Mühendislik Tecrübesi
Neden Montaj Kalitesi Belirleyicidir

Aynı Malzeme, Aynı Kalınlık — %30 Fark: Fark Montajda Gizlidir

İzolasyon performansını malzeme kataloğundaki λ değeri değil, o malzemenin sahada nasıl monte edildiği belirler. Bloklar arasında kalan birkaç milimetrelik boşluk, şaşırtılmamış bir katman derzi veya kesintiye uğramamış tek bir ısı köprüsü; hesaplanan ısı kaybını yerel olarak katlayarak artırır ve termal kamerada yıllar sonra parlayan sıcak hatlara dönüşür.

Daha kötüsü, montaj hatalarının önemli bölümü saç kaplama kapandığı anda görünmez olur. Islanmış malzeme, pulsuz bırakılmış pin veya gevşek tel bağlama; kaplamanın altında yıllarca yaşar ve kendini enerji faturası ile CUI (izolasyon altı korozyon) olarak gösterir. Bu rehberdeki 10 hata, teorik risk listesi değildir — her biri sahalarımızda defalarca tespit edip düzelttiğimiz, kalite kontrol süreçlerimizde standart denetim maddesine dönüştürdüğümüz gerçek hatalardır.

"Saç kapandıktan sonra izolasyonu kimse görmez; hatayı yalnızca termal kamera ve korozyon görür."

Saha Süpervizyon Hizmetimiz ›

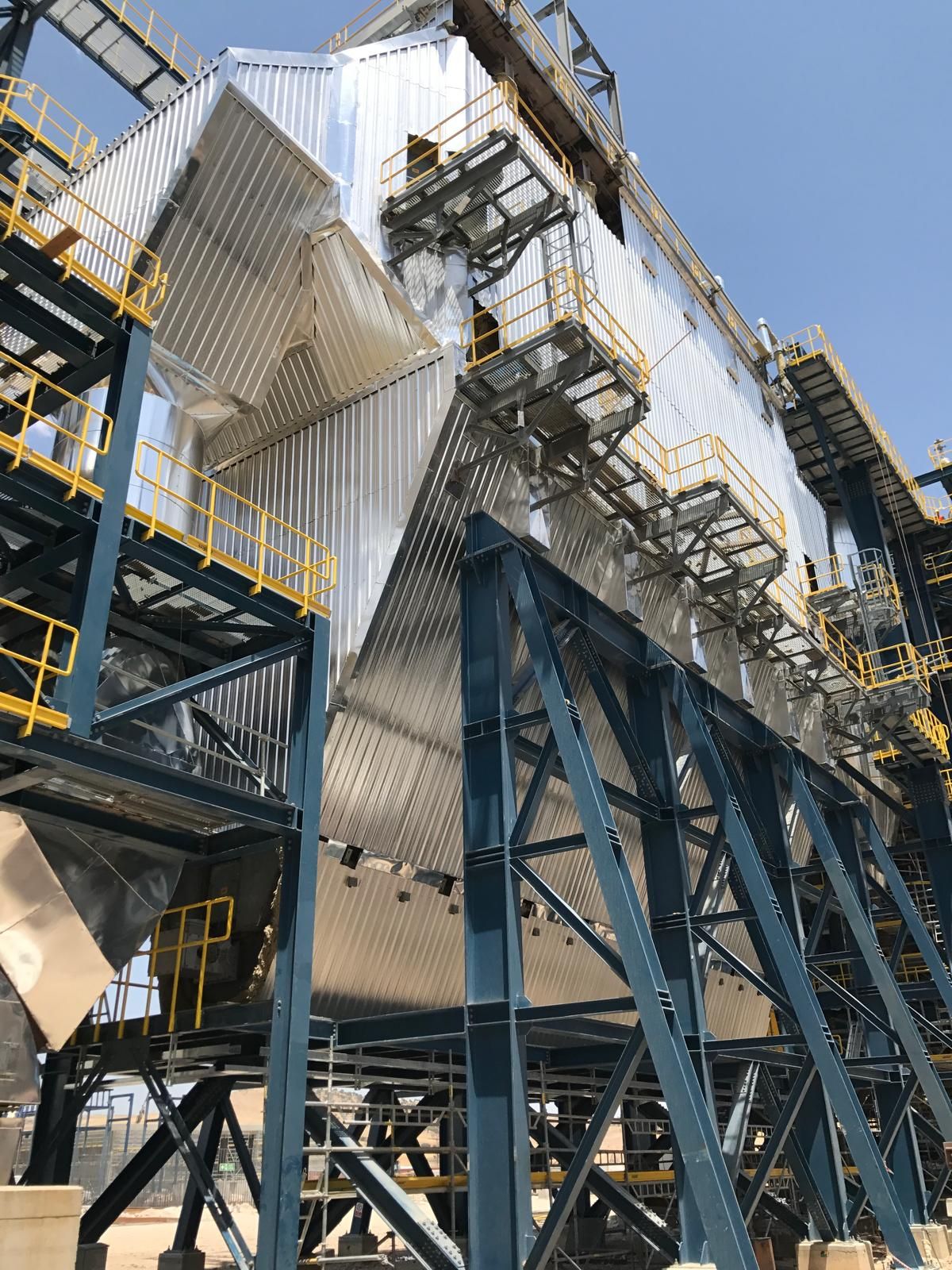

Endüstriyel izolasyon montaj kalitesi ve saha denetimi — ERATHERM
Montaj Kalitesi = Sistem Performansı
Saha Rehberi

İzolasyon Montajında 10 Kritik Hata

Her hata iki bölümde ele alınır: sahada gerçekte nasıl yapıldığı ve mühendislik açısından doğru detayın ne olduğu.

01

Blok Birleşimlerinde Boşluk ve Gevşek Rabitz Teli Bağlama

Sahada görülen

İki taş yünü (rockwool) bloğu yan yana getirilir, rabitz telleri ya hiç bağlanmaz ya da tek-iki noktadan gevşekçe iliştirilir. Bloklar arasında gözle zor seçilen ama ısıl olarak devasa bir kaçak kanalı kalır; kaplama kapanınca hata görünmez olur.

Mühendislik doğrusu

Rabitz telli ürünlerde iki bloğun telleri birbirine sıkı ve sürekli bağlanmalı; ek olarak bloklar Ø1,6 mm paslanmaz tel ile birbirine örülmelidir. İzolasyon, hat boyunca her 30 cm'de bir dairesel olarak sıkıca fasten edilmeli, birleşimlerde ısının kaçacağı boşluk oluşumuna izin verilmemelidir.

02

Çok Katmanlı İzolasyonda Şaşırtmasız (Aligned) Derzler

Sahada görülen

İki veya daha çok katmanlı uygulamada katman derzleri üst üste getirilir. Derzler hizalandığında, sıcak yüzeyden dış ortama kesintisiz bir kaçak kanalı oluşur; sistem tek katman kalınlığındaymış gibi davranan yerel zayıf hatlar üretir.

Mühendislik doğrusu

Katmanlar arası derzler mutlaka staggered (şaşırtmalı) yerleştirilmelidir: bir katmandaki birleşim noktası, üstteki katmanın tam gövdesi tarafından örtülmelidir. Şaşırtma, bir katmanın derzinden başlayan olası ısı kaçışını bir sonraki katmanda durdurur. Detaylı anlatım için çok katmanlı izolasyon yazımıza bakın.

03

Branşman ve Bağlantı Noktalarında Boşluklu Birleşim

Sahada görülen

Tank veya boru ana gövdesi izole edilirken, gövdeden ayrılan branşman boruları ve bağlı ekipmanların yalıtımı ana gövde yalıtımına boşluklu, "sonra tamamlanır" mantığıyla birleştirilir. Saç kaplama kapandığında ana gövdeye erişim kısıtlanır ve o boşluk kalıcılaşır.

Mühendislik doğrusu

Branşman ve ekipman yalıtımları, ana gövde yalıtımına saç kaplamadan önce, sıkı ve boşluksuz montajlanmalıdır. Kaplama detayı; branşmanın, minimum izolasyon kalınlığı ve sacın en az 15 cm dışında kalacak şekilde planlanmalı, böylece kaplama sonrası branşman birleşimlerine kolay ve sızdırmaz kapama imkânı bırakılmalıdır.

04

Islanan İzolasyon Malzemesi: Depolamada ve Uygulamada İhmal

Sahada görülen

Malzeme sahada açıkta stoklanır; yağmur altında montaja devam edilir, "nasılsa kurur" denir. Islanan mineral yünün ısıl iletkenliği katlanarak artar, yapısı geri dönüşsüz bozulur ve saçın altına hapsedilen nem, CUI için ideal ortamı hazır eder.

Mühendislik doğrusu

İzolasyon malzemesi hiçbir koşulda yağmur, kar ve zemin nemine maruz bırakılmamalıdır. Yağışlı ortamda uygulama zorunluysa, monte edilen yalıtım gün sonunda değil anlık olarak geçici örtüyle korunmalıdır. Islandığı tespit edilen malzeme kurutulmaya çalışılmaz, değiştirilir — NACE SP0198 çerçevesindeki CUI önleme yaklaşımının birinci kuralı kuru sistemdir.

05

Pinlerin Pulsuz (Washersız) Bırakılması

Sahada görülen

Düz ve geniş yüzeylerde insulation pinler kaynatılır, malzeme geçirilir ama sabitleme pulları ya hiç takılmaz ya da yalnızca son katmanda kullanılır. Ara katmanlar zamanla sarkar; üst bölgelerde malzeme yüzeyden ayrılır ve konveksiyon boşlukları oluşur.

Mühendislik doğrusu

Insulation pinler her izolasyon katmanından sonra, servis sıcaklığına uygun dirençteki pullarla (speed clip / washer) sıkıca sabitlenmelidir. Pul, katmanı yüzeye baskılar ve katmanlar arası hava boşluğu ile sarkmayı önler; çok katmanlı sistemlerde katman başına sabitleme atlanamaz bir kalite kontrol maddesidir.

06

Loose (Dökme / Gevşek) Malzeme ile Boşluk Doldurma

Sahada görülen

Geometrisi zor bölgeler, branşman dipleri ve blok araları; artık malzemeden koparılan gevşek yün parçalarıyla "tıkanır". Loose malzeme titreşimle çöker, yoğunluğu tanımsızdır, ısıl performansı hesaplanamaz ve birkaç ay içinde doldurduğu boşluğu geri açar.

Mühendislik doğrusu

Hiçbir şekilde loose malzeme kullanılmamalıdır. Zor geometriler; ölçüsünde kesilmiş şekilli parçalar, prefabrik dirsek/fitting elemanları veya uygun yastık (pillow) çözümleriyle, tanımlı yoğunlukta ve sabitlenmiş olarak yalıtılmalıdır. Doldurulamayan detay, tasarım aşamasına geri döner — sahada doğaçlanmaz.

07

Destek Ringlerinde Termal Break Kullanılmaması

Sahada görülen

İzolasyon destek ringleri ve mesafe tutucular, sıcak yüzeyden saça kadar kesintisiz metal yol olarak bırakılır. Her ring, izolasyonu delen bir ısı köprüsüne dönüşür: saç yüzeyinde ring hizasında sıcak halkalar, enerji kaybı ve kaplama boyasında erken bozulma.

Mühendislik doğrusu

Mesafe tutucular ve support ringler üzerine — saç ile ring arasına — termal heat breaker malzemesi yerleştirilmelidir. Double ring kullanılıyorsa ek olarak yalıtılacak yüzey ile alt ring arasındaki arayüze de termal break uygulanmalıdır. Isı köprüsünün kesintisiz biçimde kırılması kritiktir; detaylar için ısı köprüsü engelleme yazımıza ve destek yapısı tasarım hizmetimize bakın.

08

Destek Yapısının Yanlış Boyutlandırılması veya Atlanması

Sahada görülen

Büyük çaplı hat ve tanklarda destek yapısı "izolasyon zaten taşır" diye atlanır ya da rastgele lama ile geçiştirilir. İzolasyon kendi ağırlığı altında oturur, alt bölgede sıkışıp incelir, üstte boşluk açılır; kaplama yükü doğrudan malzemeye biner.

Mühendislik doğrusu

Destek yapısı yüke göre projelendirilir: endüstriyel şartnamelerde yaygın alt sınır, min. 30×3 mm lama profilli ringler, ≤950 mm aralıklı yerleşim ve ring başına en az 3 mesafe tutucu (dış çevrede ≤400 mm aralık) yönündedir. Yapı; hattın ısıl genleşmesini saça aktarmayacak, dış yükleri gövdeye hasarsız iletecek şekilde genleşme hesabıyla birlikte tasarlanmalıdır.

09

Soğuk Hatlarda Buhar Bariyeri Sürekliliğinin Bozulması

Sahada görülen

Soğuk ve kriyojenik hatlarda buhar bariyeri folyoları uç uca yapıştırılır, mastik tek kat sürülür, cam dokuma kırışık gömülür. Tek bir iğne deliği bile buhar sürücüsü altında nem pompasına dönüşür: izolasyon içten ıslanır, buzlanma ve korozyon başlar.

Mühendislik doğrusu

Buhar bariyeri folyoları en az 50 mm bindirme ile uygulanmalı; mastik sistemlerde cam dokuma taze mastiğe kırışıksız gömülmeli, kat bindirmeleri yine ≥50 mm olmalı ve üretici toplam kuru film kalınlığına uyulmalıdır. Bariyer, süreklilik denetimi yapılmadan kapatılmaz. Ayrıntı için soğuk & kriyojenik izolasyon sayfamıza bakın.

10

Paslanmaz (Östenitik CrNi) Yüzeylerde Uygunsuz Temas

Sahada görülen

Paslanmaz çelik hat ve ekipmanlarda karbon çeliği destek elemanları ve standart aksesuarlar doğrudan yüzeye temas ettirilir; malzeme seçiminde klorür içeriği sorgulanmaz. Sonuç: galvanik etkileşim ve östenitik çeliğin en sinsi düşmanı olan klorür kaynaklı gerilme korozyonu çatlağı riski.

Mühendislik doğrusu

Östenitik CrNi yüzeyler, karbon çeliği destek/spacer elemanlarından sıcaklığa ve basınca dayanıklı, kimyasal olarak nötr bir ayırıcı ile ayrılmalıdır (elemanlar CrNi ise ayırıcı gerekmez). İzolasyon malzemesi ve aksesuarlar, paslanmaz yüzeyler için düşük klorür / kimyasal nötr sınıfta seçilmelidir. Malzeme-yüzey uyumu, montajın değil tasarımın konusudur.

Kalite Güvence

Saç Kapanmadan Önce: 5 Vazgeçilmez Denetim Noktası

Bu 10 hatanın ortak özelliği, kaplama kapandıktan sonra tespitinin yıkım gerektirmesidir. Denetim, saçtan önce yapılır — ITP'nin hold point mantığı budur.

Birleşim & Bağlama
Rabitz teli sürekli bağlıØ1,6 mm paslanmaz örgü30 cm'de dairesel fasten
Katman Düzeni
Staggered derz kontrolüKatman başına pin + pulLoose malzeme = ret
Isı Köprüsü
Ring–saç arası termal breakDouble ring arayüz kontrolü
Nem & CUI
Kuru malzeme doğrulamasıBuhar bariyeri ≥50 mm bindirmeNACE SP0198 yaklaşımı
Branşman & Erişim
Boşluksuz gövde birleşimiSaç dışında ≥15 cm kapama payı
Sık Sorulan Sorular

İzolasyon Montaj Hataları Hakkında Merak Edilenler

Montaj hatası yapılmış bir izolasyon dışarıdan nasıl anlaşılır?
En güvenilir yöntem termografik denetimdir: hizalanmış derzler, ısı köprüleri ve boşluklar termal kamerada yerel sıcak bölgeler olarak parlar. Saç yüzeyinde ring hizasında sıcak halkalar, dikiş boyunca sıcak çizgiler ve alt bölgelerde renk atmış/şişmiş kaplama tipik belirtilerdir. Şüphede kesin tanı, örnek bölgede saçın açılmasıyla konur.
Islanmış izolasyon malzemesi kurutulup kullanılabilir mi?
Hayır. Mineral yün ıslandığında bağlayıcı yapısı ve lif dizilimi geri dönüşsüz bozulur; kurusa bile ısıl performansı tasarım değerine dönmez. Daha kritik olanı, saç altına hapsolan nemin CUI (izolasyon altı korozyon) mekanizmasını başlatmasıdır. Islanan malzeme değiştirilir — bu, tartışmaya açık bir maliyet kalemi değil, bir mühendislik kuralıdır.
Staggered (şaşırtmalı) katman uygulaması maliyeti ne kadar artırır?
Doğru planlanmış bir uygulamada neredeyse hiç artırmaz: aynı malzeme, aynı metraj, yalnızca kesim ve yerleşim disiplini farklıdır. Buna karşılık şaşırtmasız derzlerin yarattığı yerel ısı kaybı, hattın ömrü boyunca ödenen sürekli bir enerji cezasıdır. Maliyet sorusu ters yöne sorulmalıdır: şaşırtmamak ne kadara mal olur?
Bu hatalar mevcut, işletmedeki bir tesiste sonradan düzeltilebilir mi?
Evet; termografik audit ile hatalı bölgeler haritalanır, düzeltme kapsamı önceliklendirilir ve işler planlı duruş / turnaround penceresine programlanır. Kritik nokta, düzeltmenin aynı hataları tekrarlamamasıdır: yeniden montaj, ITP hold point'leri ve saha süpervizyonu ile denetlenerek yapılmalıdır.
Montaj kalitesini şartnameye nasıl bağlarım?
Teknik şartnameye ölçülebilir kabul kriterleri yazılır: bağlama teli çapı ve aralığı, katman şaşırtma zorunluluğu, pin/pul sıklığı, termal break detayı, buhar bariyeri bindirme değerleri ve ıslak malzeme ret koşulu. Bu kriterler ITP'de hold point olarak tanımlanır ve saç kapanmadan önce imzalı denetimle doğrulanır. ERATHERM bu şartname ve denetim yapısını bağımsız müşavirlik kapsamında kurar.
İlgili İçerikler

Bu Rehberi Tamamlayan Yazılar ve Hizmetler

Montajda Püf Noktaları

Hataların ayna görüntüsü: doğru montajın saha pratiğindeki incelikleri ve uygulama ipuçları.

Saç Kaplama (Cladding)

İzolasyonu dış ortamdan koruyan kaplama sistemleri: malzeme, detay ve uygulama esasları.

Çok Katmanlı İzolasyon

Katman sayısı, malzeme kombinasyonu ve staggered yerleşimin mühendislik temelleri.

Isı Köprüsü Engelleme

Destek ringi, spacer ve bağlantı noktalarında termal break tasarımının incelikleri.

İzolasyonda Kalite Kontrol

ITP yapısı, hold point mantığı ve saha denetiminin izolasyon projelerindeki rolü.

Boru & Ekipman İzolasyonu

Bu rehberdeki doğru detayların tamamını içeren anahtar teslim uygulama hizmetimiz.
Sahadan Kareler

Endüstriyel İzolasyon Sahalarımızdan Fotoğraflar

ERATHERM endüstriyel izolasyon saha uygulaması 1
ERATHERM endüstriyel izolasyon saha uygulaması 2
ERATHERM endüstriyel izolasyon saha uygulaması 3

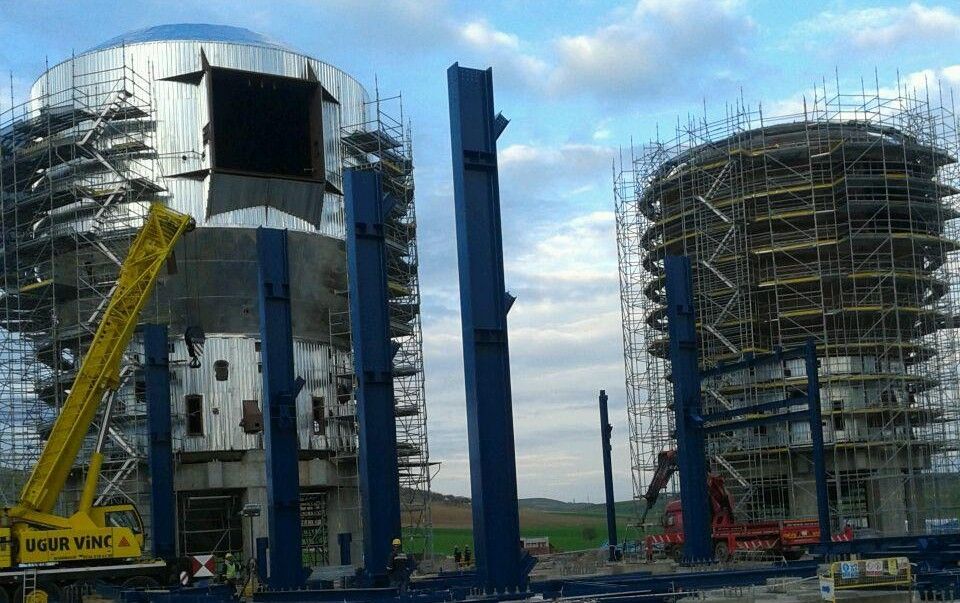

ERATHERM endüstriyel izolasyon saha uygulaması 4

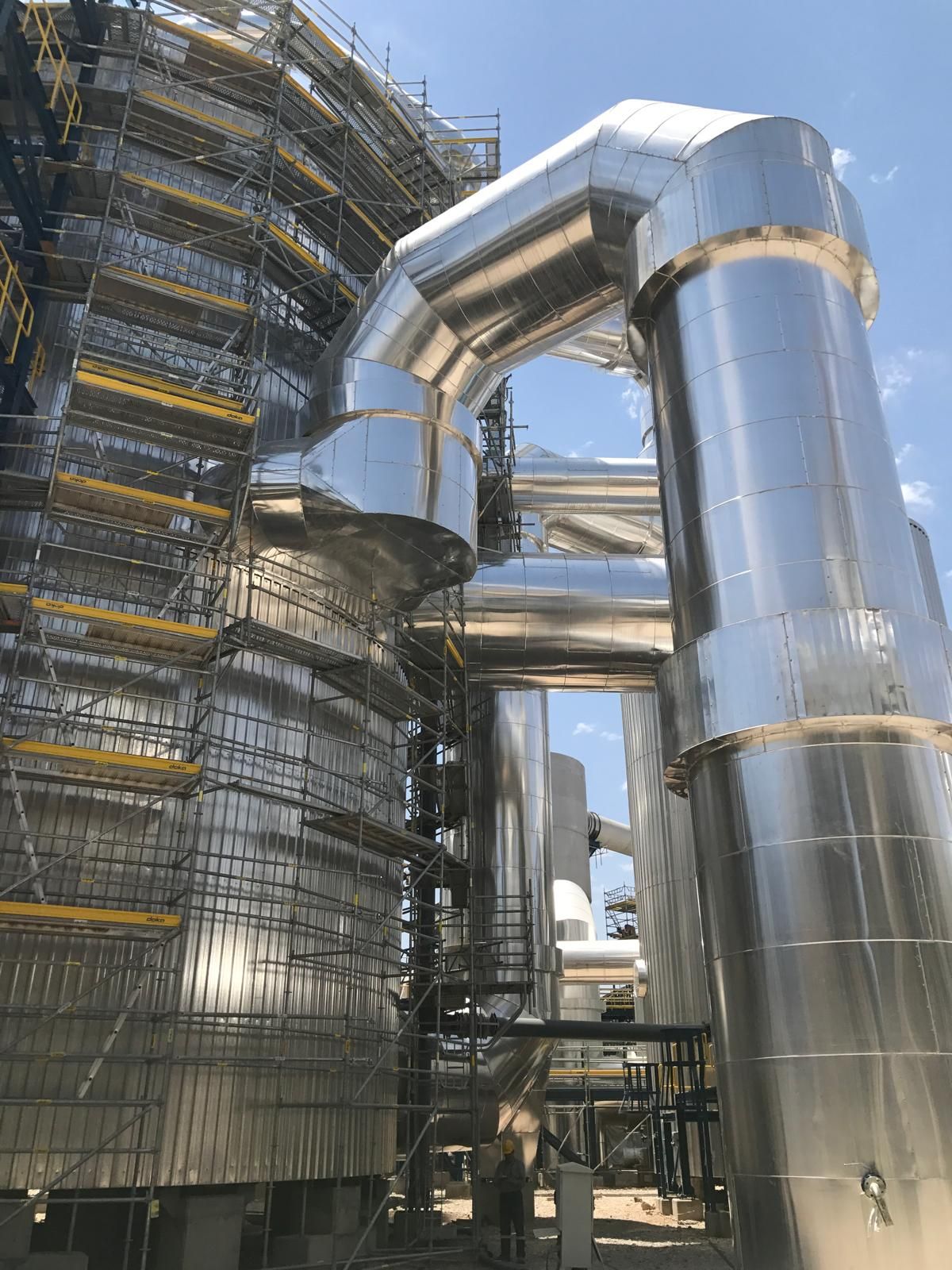

ERATHERM endüstriyel izolasyon saha uygulaması 5

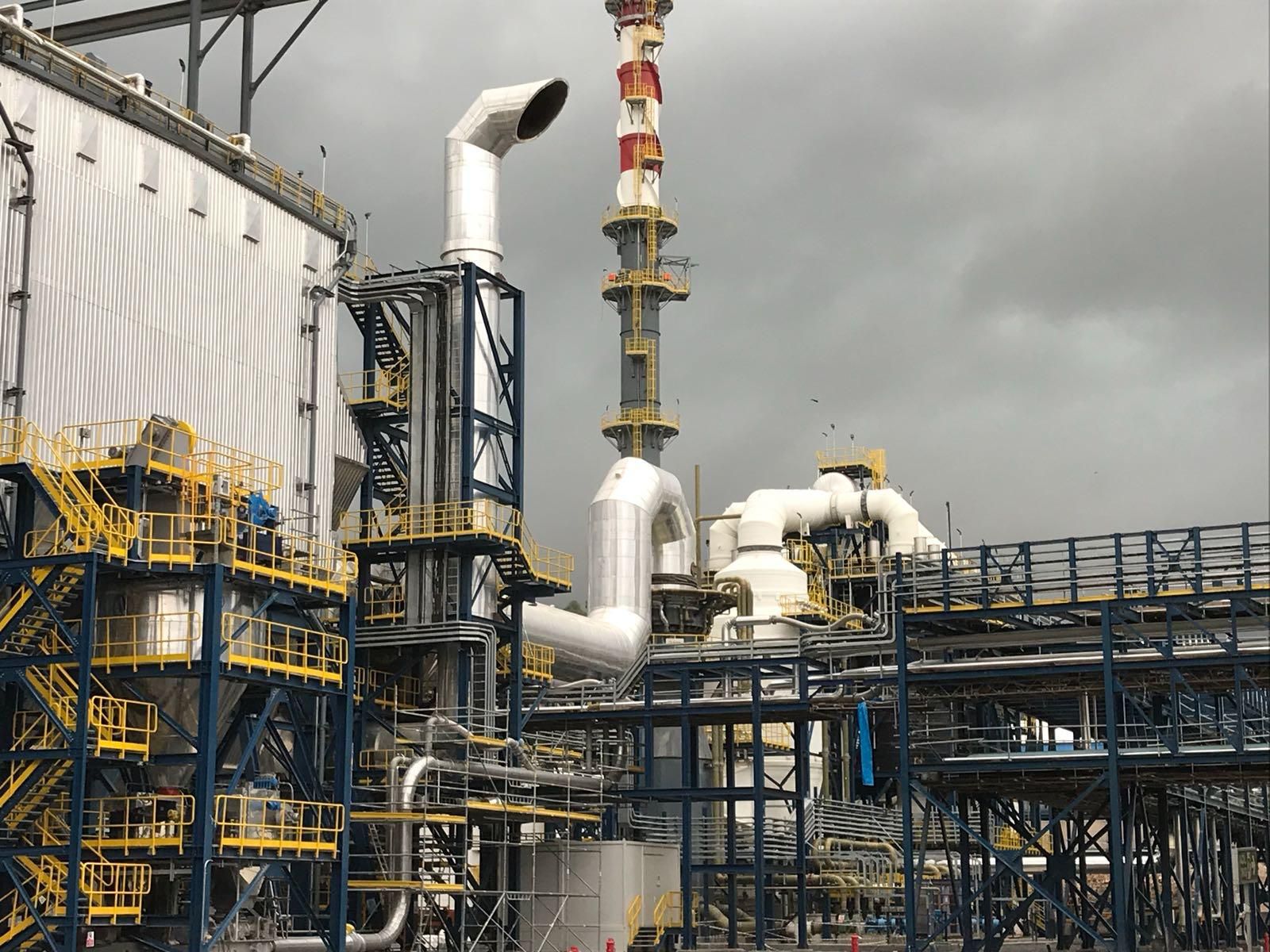

ERATHERM endüstriyel izolasyon saha uygulaması 6

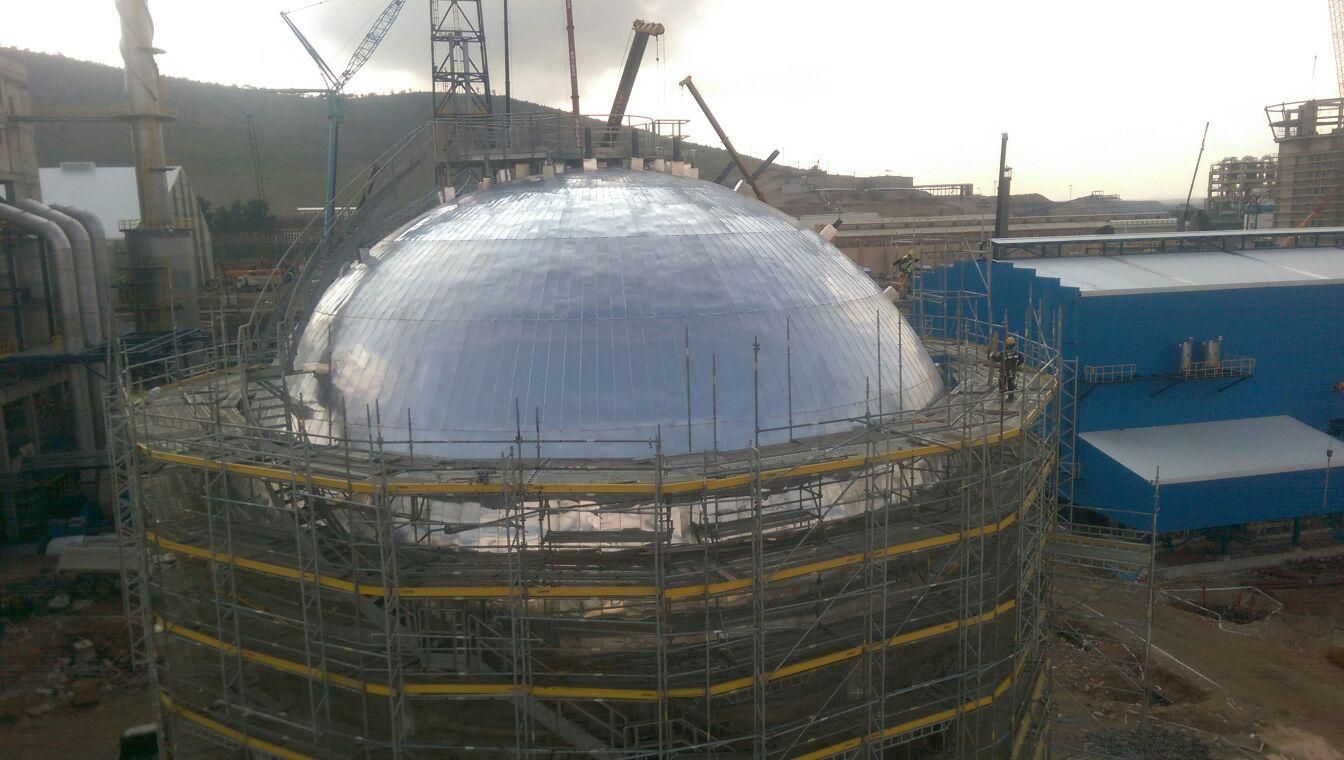

ERATHERM endüstriyel izolasyon saha uygulaması 7

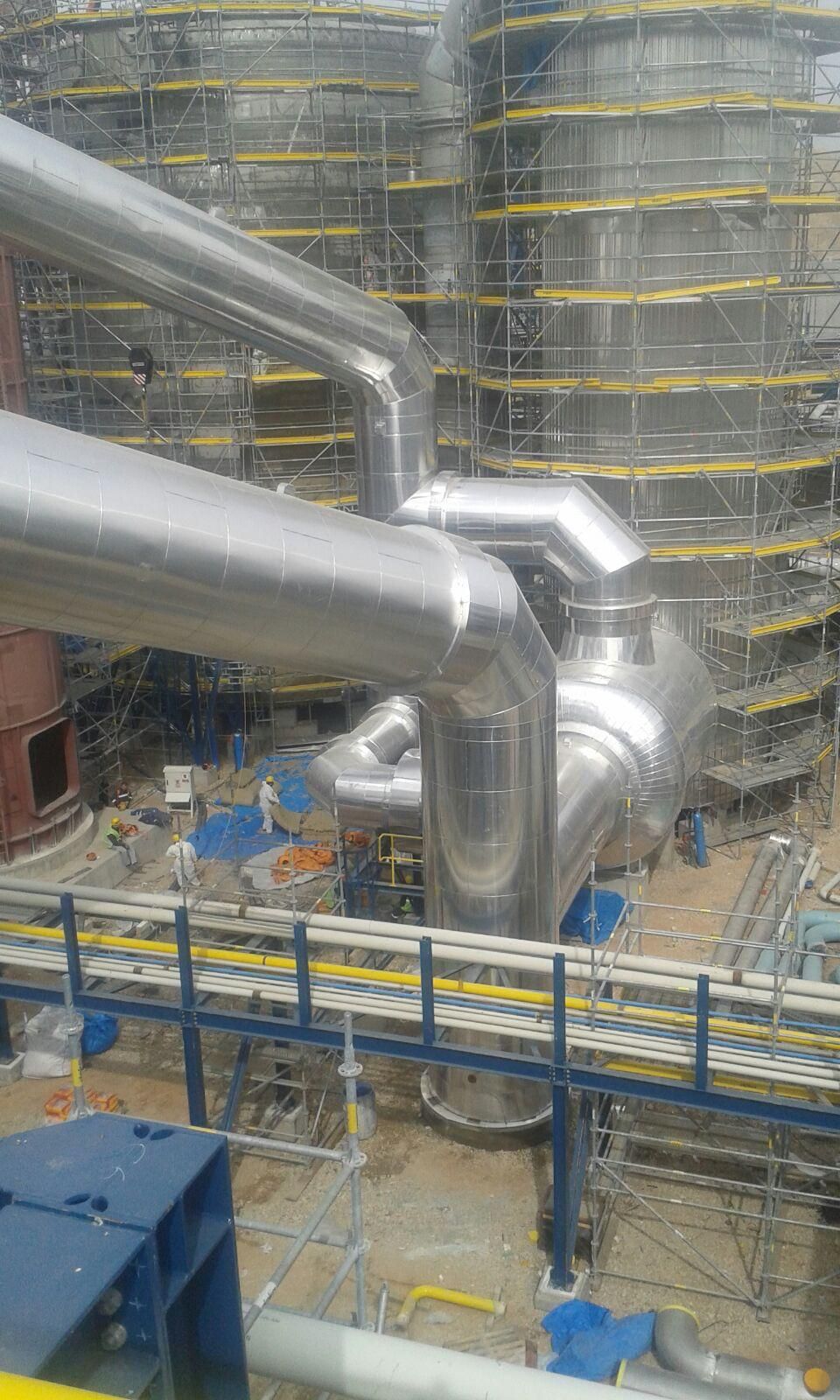

ERATHERM endüstriyel izolasyon saha uygulaması 8
ERATHERM endüstriyel izolasyon saha uygulaması 9

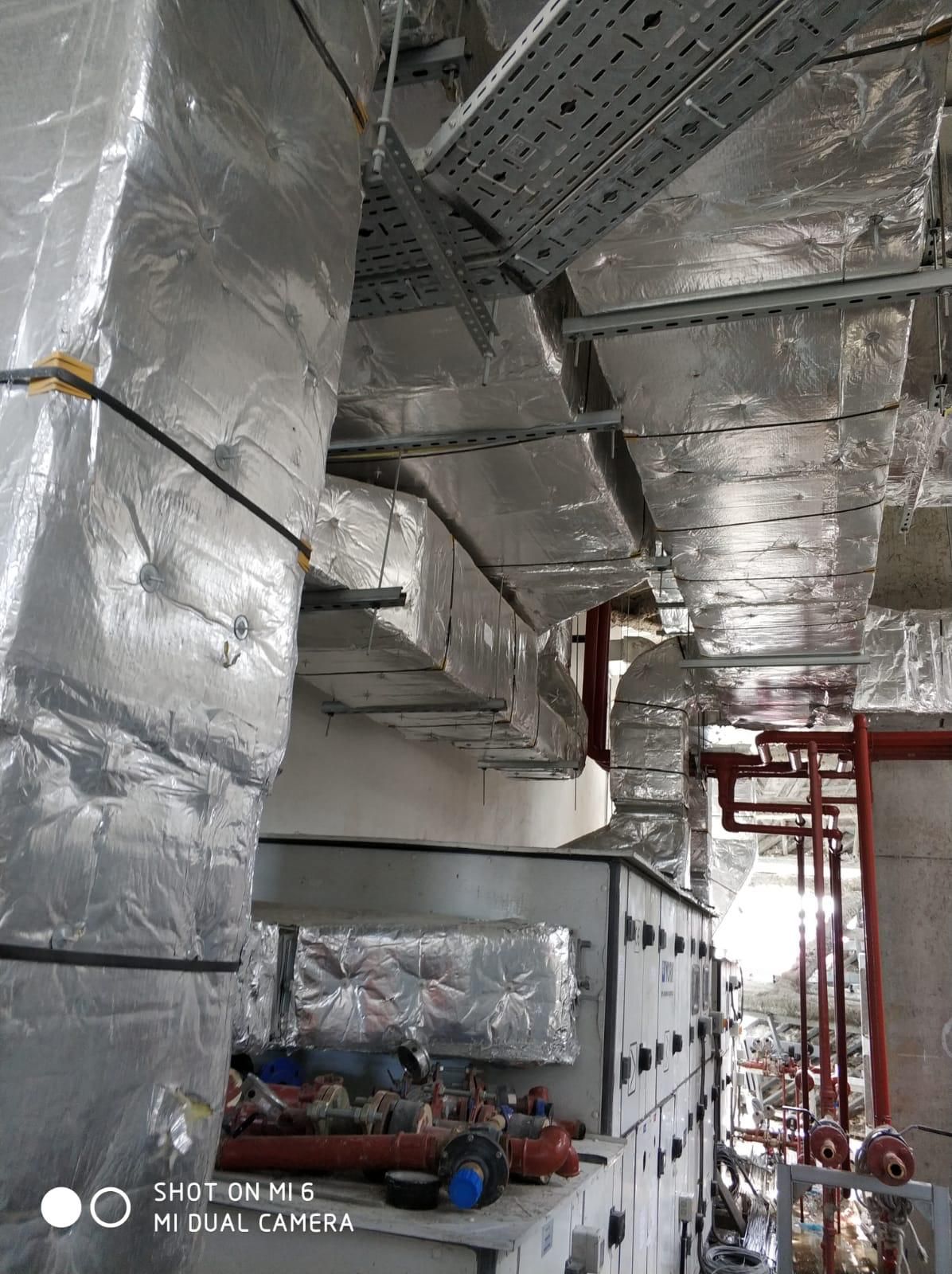

ERATHERM endüstriyel izolasyon saha uygulaması 10

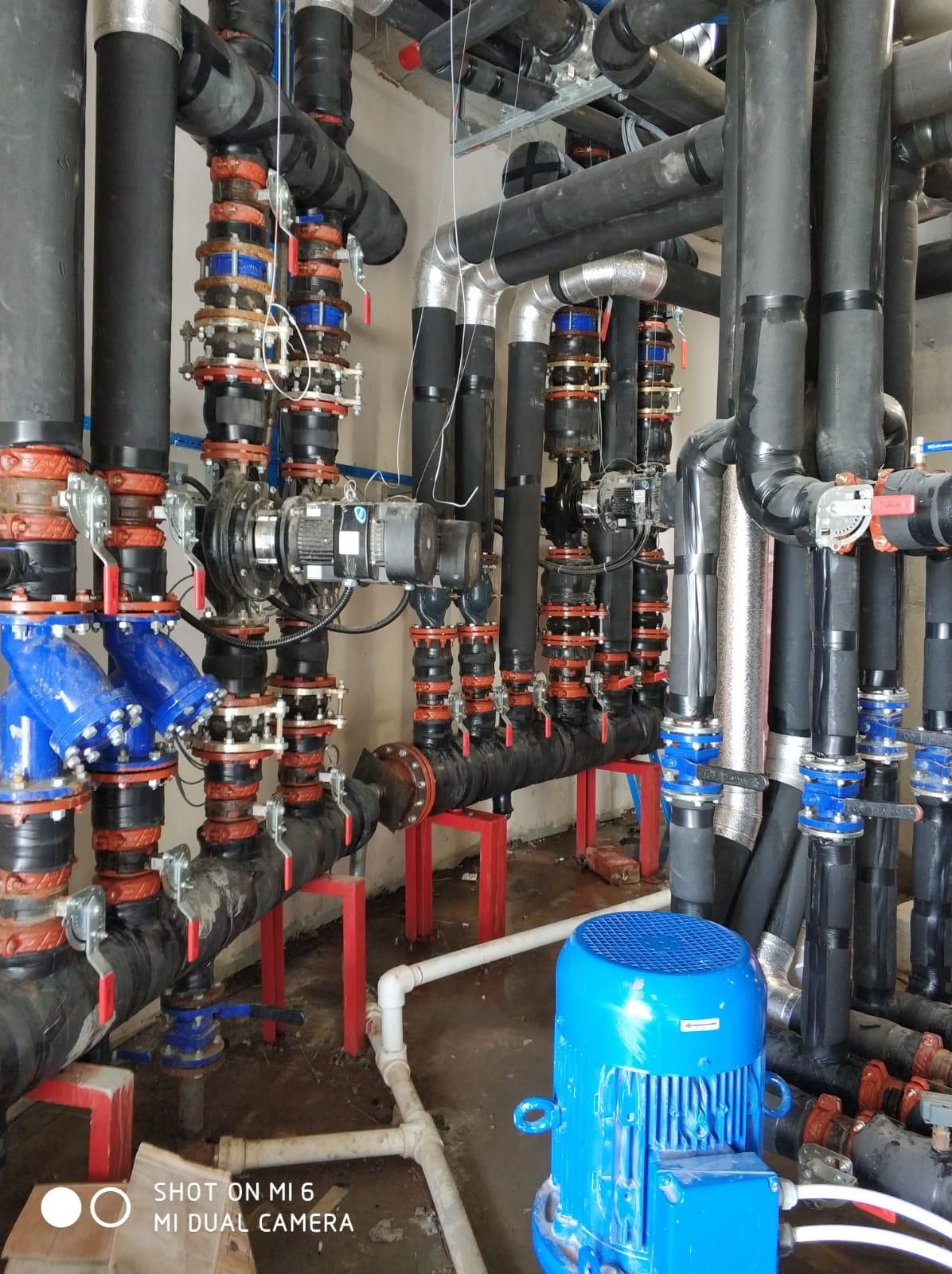

ERATHERM endüstriyel izolasyon saha uygulaması 11
