Elektrofiltre ESP ve Baghouse Toz Tutucu Filtre İzolasyonu
Elektrofiltre ve torbalı filtre gövdesi, hopper, çatı, inlet/outlet duct ve expansion joint arayüzleri için konsept tasarımdan hesap, shop drawing, malzeme tedariği, saha uygulaması, test ve devreye almaya tek paket izolasyon çözümü.
Gaz sıcaklığı, yoğuşma ve kül akışını koruyan izolasyon
Elektrostatik filtre ve baghouse sistemlerinde gövde yüzey sıcaklığı yalnızca enerji kaybıyla ilgili değildir. Flue-gas sıcaklığının proses dew point'in üzerinde korunması, hopperlarda kül veya toz akışının sürdürülmesi, dış yüzeyde personel güvenliği ve çelik konstrüksiyondaki termal hareket aynı izolasyon paketinin tasarım girdileridir.
ERATHERM; ELEX AG ve FLSmidth gibi küresel sistem sağlayıcılarının projelerinde 20 yılı aşkın süredir onlarca yeni elektrofiltre ve torbalı filtre sisteminin izolasyon tasarımını, malzeme tedariğini, saha uygulamasını, kalite kontrollerini, test ve devreye alma desteğini tek paket olarak yürütmüştür. Çimento, termik enerji, bakır, alüminyum ve soda tesislerini kapsayan 45'i aşkın rehabilitasyon uygulaması da mevcut sistemlerin sıcaklık, kaplama ve sızdırmazlık sorunlarına çözüm üretmiştir.
- Casing, roof, hopper ve stiffener bölgeleri için zonlu kalınlık ve support detayları
- Inlet/outlet duct, expansion joint ve damperlerde termal hareket koordinasyonu
- Trafo-redresör, insulator, rapping ve pulse-jet ekipmanlarında servis erişiminin korunması
- Rehabilitasyonda termal survey, hasar haritası, söküm ve etaplı montaj planı
ESP ve baghouse izolasyonunda dört tasarım ekseni
Termal performans, kül davranışı, ekipman erişimi ve dış kaplama güvenilirliği aynı modelde değerlendirilir.
Termal ve dew-point hesabı
Inlet/outlet gaz sıcaklıkları, turndown, ortam ve shutdown koşullarıyla ısı kaybı ve iç yüzey yoğuşma riski hesaplanır.
Çelik konstrüksiyon
Stiffener, kolon, bracing, support, çatı ve hopper geçişlerinde ısı köprüsü ile kaplama taşıyıcısı birlikte tasarlanır.
Bakım erişimi
Insulator, transformer-rectifier, rapping drive, pulse valve, access door ve bag değişim alanları izolasyonla kapatılmaz.
Cladding ve CUI
Panel yönü, flashing, expansion seam, penetrasyon, yağmur suyu ve drenaj detayları uzun dönem kaplama bütünlüğüne göre oluşturulur.
Sıcak gaz girişinden kontrollü toz toplama ve çıkışa
İzolasyon sürekliliği filtre performansını desteklerken elektrik ve mekanik servis alanlarını açık bırakır.
Yeni filtre ve rehabilitasyon projelerinde izolasyon kapsamı
Sistem, düz yüzey metrajından ibaret değildir; her ekipman ve penetrasyon kendi fonksiyonuna göre kodlanır.
ESP casing ve roof
Geniş gövde panelleri, high-voltage insulator bölgeleri, roof beam ve access platformlarla uyumlu izolasyon.
Baghouse compartments
Bag deck, plenum, pulse-jet manifoldu, kapılar ve torba değişim erişimini koruyan zonlu çözüm.
Hopper izolasyonu
Toz akışını ve proses sıcaklığını destekleyen; discharge ekipmanı, vibrator ve level switch çevresinde özel detay.
Duct ve transition
Stiffener, turning vane, damper, flange ve expansion joint sınırlarında hareket uyumlu metal kaplama.
Rehabilitasyon
Mevcut izolasyon sökümü, termal tarama, korozyon/hasar kontrolü, taşıyıcı revizyonu ve etaplı yeniden kaplama.
Test ve teslim
Kalınlık, sabitleme, panel, sızdırmazlık ve sıcak performans kontrolleriyle as-built kalite dosyası.
Gaz Yolundan Devreye Almaya ESP ve Baghouse İzolasyon Süreci
Gaz sıcaklığı, hopper davranışı, elektrik-mekanik erişim ve rehabilitasyon sırası aynı teknik paket içinde yönetilir.
Design basis
GA, gaz sıcaklığı, dew point, casing ve steel drawing, erişim planı ile performans kriterleri toplanır.
Termal ve detay tasarım
Gövde zonları, hopper, roof, duct, joint ve penetrasyonlar için hesap ve standart detaylar hazırlanır.
Shop drawing ve MTO
Panel layout, support, kaplama kesimleri, özel parçalar ve kodlanmış malzeme listeleri oluşturulur.
Tedarik ve prefabrikasyon
İzolasyon, kaplama, destek profili, bant, flashing ve sökülebilir parçalar saha paketlerine ayrılır.
Saha montajı
İskele, elektrik-mekanik erişim, etap, hava şartları ve diğer disiplin release'leriyle koordineli uygulama yapılır.
Test ve devreye alma
Cold inspection, sıcak yüzey survey'i, eksik kapanış, panel hareketi ve punch list tamamlanır.

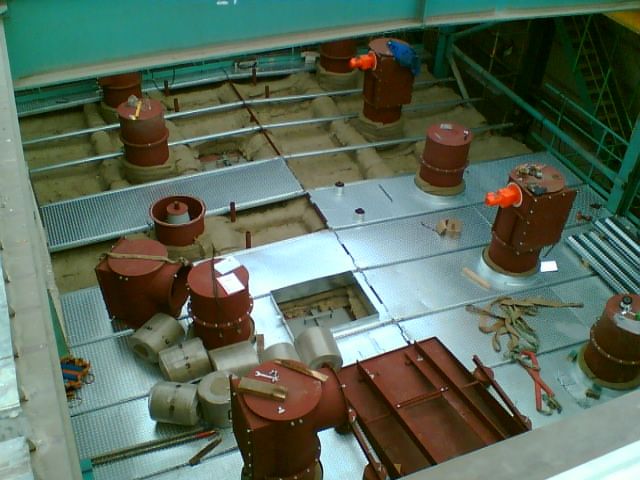

Elektrik ve bakım ekipmanlarında erişilebilir izolasyon detayı
ESP üzerindeki transformer-rectifier setleri, support insulator ve rapping mekanizmaları ile baghouse üzerindeki pulse valve, manifold ve bag-access kapıları izolasyon sisteminden bağımsız çalışabilmelidir. Bitiş profilleri, sökülebilir kapaklar ve servis clearance'ları shop drawing üzerinde gösterilir.
Rehabilitasyon projelerinde yeni izolasyon, mevcut kaplama sökülmeden doğru tasarlanamaz. Saha ölçümü, infrared survey, kaplama altında su ve korozyon kontrolü, hasarlı taşıyıcıların tespiti ve proses duruş süresi birlikte değerlendirilir. Yenileme paketleri filtre bölmesi veya cephe bazında etaplanabilir.
- Deneyim: 20+ yıl ve onlarca yeni sistem
- Rehabilitasyon: 45+ tesiste tamamlanmış çalışma
- Ekipman: Casing, roof, hopper ve duct
- Erişim: Elektrik, rapping ve pulse-jet
- Kontrol: Dew point, CUI ve termal survey
- Teslim: Test, devreye alma ve as-built

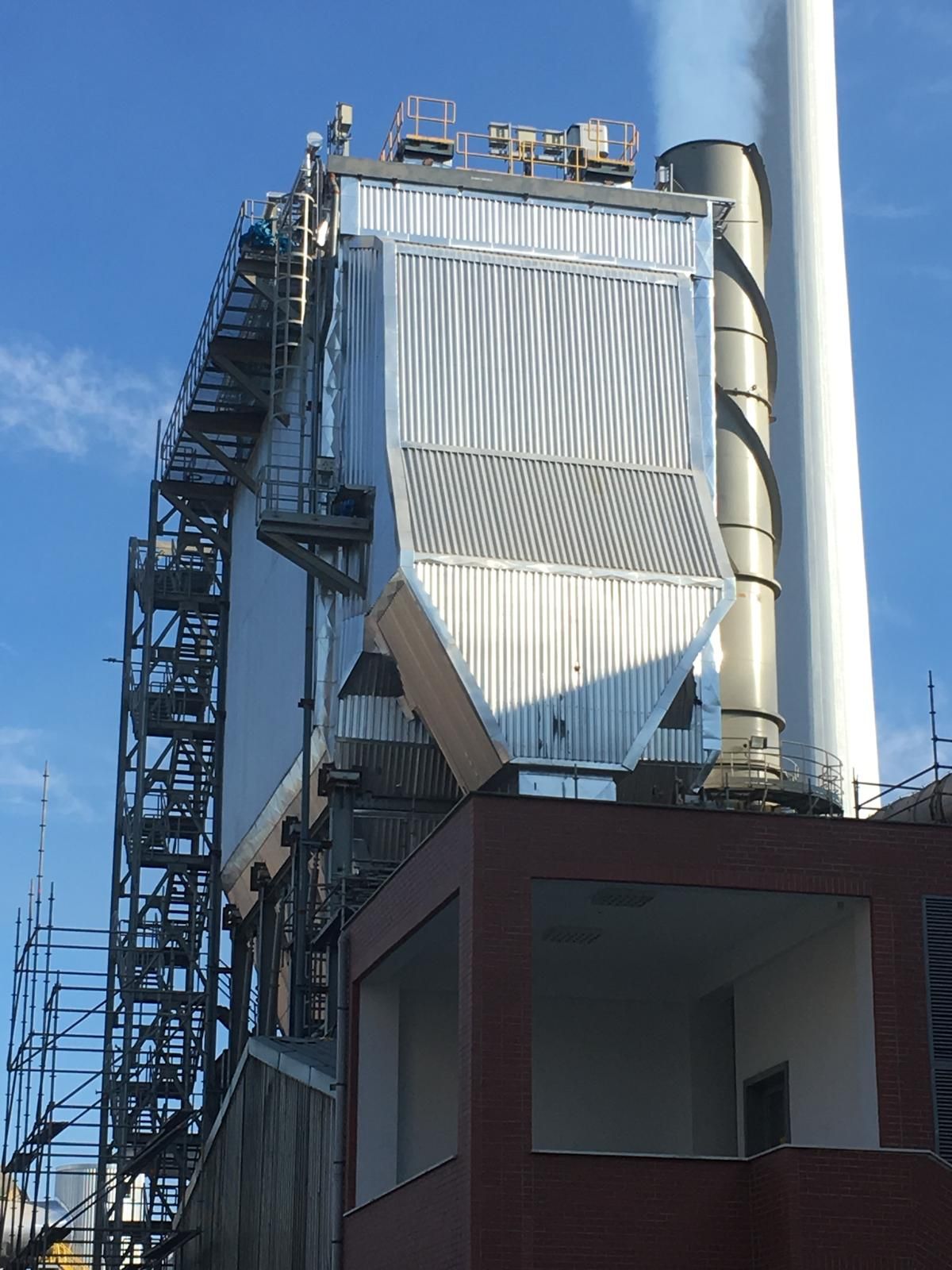

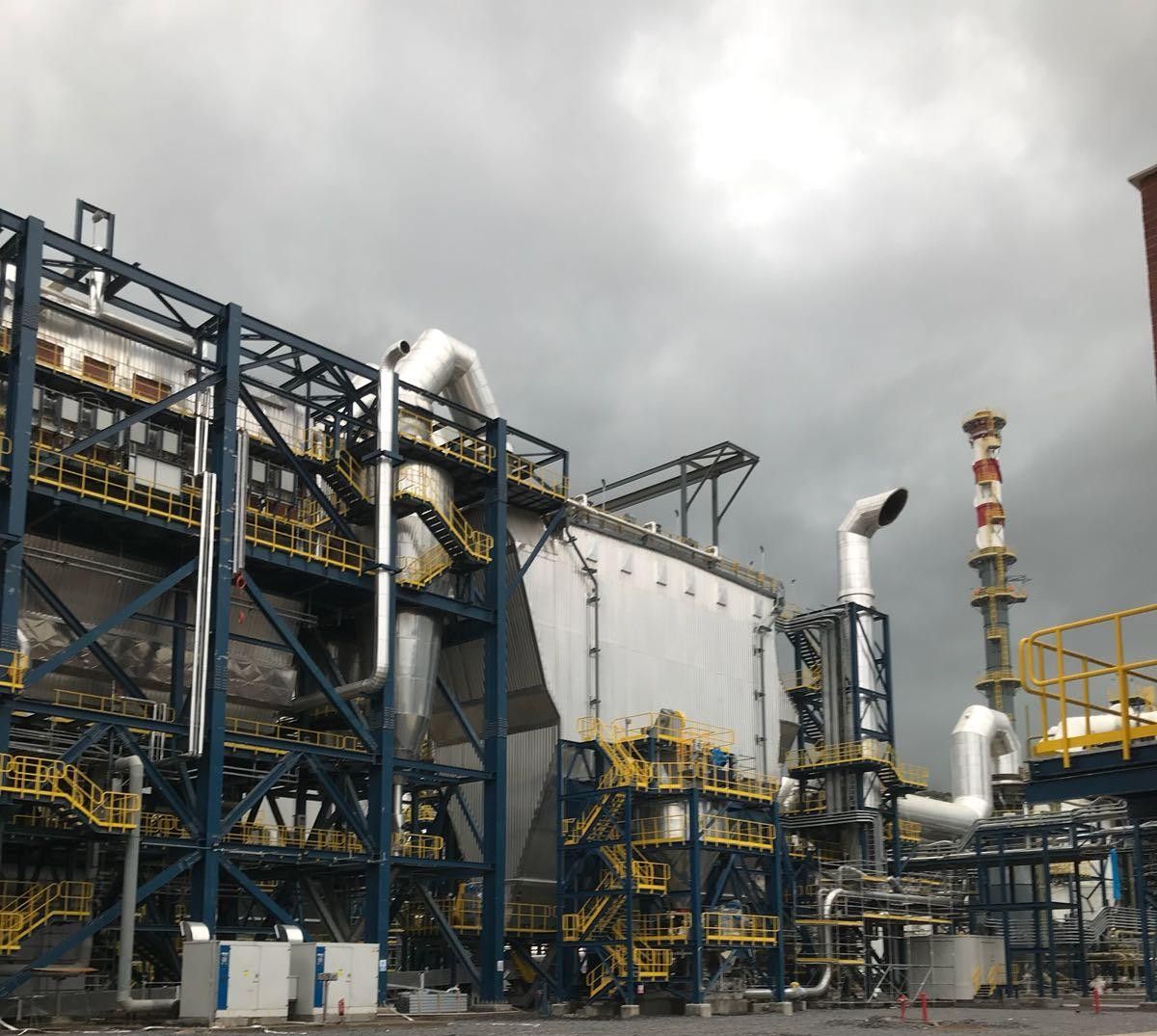

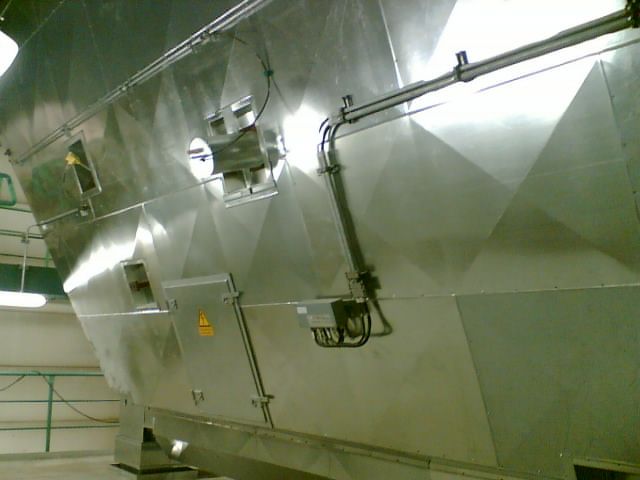

Elektrofiltre ve baghouse izolasyon projelerinden uygulama görselleri
Yeni sistem ve rehabilitasyon projelerinde gövde, duct, platform, hopper ve kaplama arayüzleri.
İlgili mühendislik ve uygulama hizmetleri
Proje kapsamını tamamlayan mühendislik, uygulama ve sektör çözümlerini birlikte inceleyin.
Elektrofiltre ESP ve Baghouse Toz Tutucu Filtre İzolasyonu hakkında
Elektrofiltre ve baghouse neden izole edilir?
Isı kaybını ve dış yüzey sıcaklığını azaltmak, gazı proses dew point'inin üzerinde tutmak, hopperlarda toz akışını desteklemek ve dış hava etkilerine karşı termal kararlılık sağlamak için izole edilir.
ESP ile baghouse izolasyon detayları aynı mıdır?
Hayır. ESP'de high-voltage insulator ve rapping ekipmanları; baghouse'ta pulse-jet, bag deck ve torba değişim erişimi farklı detay aileleri gerektirir.
Hopper izolasyonu hangi riski azaltır?
Hopper yüzeyindeki aşırı ısı kaybı tozun yapışması, nemlenmesi veya akış problemlerine katkıda bulunabilir. Kalınlık, heat tracing ve boşaltma ekipmanı birlikte değerlendirilir.
Mevcut filtre çalışırken rehabilitasyon yapılabilir mi?
Tesis ve filtre tasarımı izin veriyorsa cephe veya compartment bazında etaplama değerlendirilebilir; güvenli çalışma sınırı, proses izolasyonu ve erişim planı işletmeyle birlikte belirlenir.
ERATHERM yalnızca izolasyon montajı mı yapar?
Hayır. Konsept ve detay tasarım, termal hesap, shop drawing, malzeme tedariği, prefabrikasyon, saha uygulaması, QA/QC, test ve devreye alma desteği tek paket sunulabilir.
Hangi sektörlerde filtre rehabilitasyonu deneyimi vardır?
Çimento fabrikaları, termik santraller, bakır ve alüminyum üretim tesisleri, soda üretim tesisleri ve diğer ağır sanayi uygulamalarında filtre izolasyon yenilemeleri gerçekleştirilmiştir.
ESP veya baghouse izolasyon paketini birlikte planlayalım
Filtre GA, steel drawing, gaz sıcaklığı, dew point, mevcut durum fotoğrafları ve duruş takvimini paylaşın; yeni sistem veya rehabilitasyon kapsamını oluşturalım.
