Vana Ceketi ve İzolasyon Yastığı Sistemleri
ERATHERM; vana, flanş, kondenstop, pompa, filtre ve karmaşık ekipmanlar için ısıl hesaplı, ölçüye özel, etiketli ve tekrar kullanılabilir izolasyon ceketlerini ve izolasyon yastıklarını tasarlar, imal eder ve sahada uygular.
Vana İzolasyon Ceketi Nedir?
Vana, flanş, kondenstop, filtre, pompa ve benzeri karmaşık ekipmanlar bakım nedeniyle sık açılır. Geleneksel izolasyon söküm sırasında hasar görebilir veya eksik geri takılabilir. Ölçüye özel sökülebilir ceketler, yalıtım performansını bakım erişimiyle birleştirir.
Her ceket iç yüzey kumaşı, izolasyon çekirdeği, dış koruyucu kumaş, dikiş, kapama elemanı ve gerektiğinde takviye/mesh katmanından oluşur. Malzeme seçimi yalnızca proses sıcaklığına değil; dış yüzey maruziyeti, kimyasal ortam, UV, su, titreşim, aktüatör hareketi ve sökme sıklığına göre yapılır.
Hangi Ekipmanlar İçin Ceket Üretilir?
Vana ve Aktüatörler
Gate, globe, ball, check, control valve ve aktüatörlü vanalarda mil hareketi ve erişim boşlukları korunur.
Flanş ve Kondenstop
Kaçak kontrolü, bakım ve drenaj ihtiyacına uygun, hızlı sökülebilen segmentler.
Pompa ve Filtreler
Pompa gövdesi, strainer, filtre ve küçük ekipmanlarda bağlantı ve servis kapaklarına erişim.
Türbin ve Egzoz
Türbin casing, valve chest, exhaust ve yüksek sıcaklıklı karmaşık yüzeylerde çok parçalı blanket setleri.
Eşanjör Başlıkları
Channel head, bonnet, tubesheet, flange ve manhole bölgelerinde bakım odaklı tekrar kullanılabilir yapı.
Soğuk ve Kriyojenik Ekipman
Yoğuşma kontrolünün kritik olduğu vanalarda projeye özel kapalı hücre, aerogel ve bariyer entegrasyonu.
İzolasyon Yastığı Ne Zaman Tercih Edilir?
Ceket, tanımlı bir ekipmanın geometrisine göre kalıplanır ve toka/kayışla sık sök–tak için tasarlanır. Yastık ise dolgulu, modüler bir birimdir; geniş, düzensiz veya kalıplanması ekonomik olmayan sıcak yüzeyleri örtü düzeninde kaplar. Aynı tesiste ikisi çoğu zaman birlikte kullanılır.
Yastığın tipik uygulama alanları
- Egzoz kanalı, manifold ve genleşme bağlantıları
- Türbin casing ve büyük yüzeyli yüksek sıcaklık bölgeleri
- Fırın kapağı, menhol ve bakım açıklıkları
- Kalıplanması zor, düzensiz geometrili sıcak yüzeyler
- Geçici ısıl koruma ve devreye alma dönemi uygulamaları
Yapı ve sabitleme
- Kılıf: sıcaklık ve ortama göre kaplı cam elyaf, silika veya teknik kumaş
- Dolgu: seramik/AES elyaf, mineral yün veya proje özel çekirdek
- Takviye: paslanmaz mesh; titreşim ve aşınma bölgelerinde pedleme
- Sabitleme: paslanmaz bağlama teli, kanca, D-ring veya saplama–pul
- Parça boyutu operatörün tek başına taşıyabileceği ağırlıkla sınırlanır
Yastık ve ceket seçimi sökme sıklığı, yüzey alanı, erişim ve bakım iş gücü birlikte değerlendirilerek yapılır. Kapsamın genel çerçevesi için Endüstriyel İzolasyon hizmet sayfasına, tüm ekipman tipleri için sökülebilir ceket sistemleri sayfasına bakabilirsiniz.
Ölçüden Etiketli Teslime
- Veri ve ölçü: ekipman tipi, sıcaklık, ortam, fotoğraf, saha ölçüsü veya 3D tarama.
- Termal tasarım: hedef yüzey sıcaklığı/ısı kaybına göre çekirdek ve kalınlık.
- Kalıp ve segment: sökme yönü, overlap, aktüatör, kaçak/drenaj ve erişim noktaları.
- Malzeme seçimi: iç/dış kumaş, çekirdek, dikiş ipliği, mesh, toka ve bağlama elemanları.
- İmalat ve kimlik: ekipman kodu, yön, parça numarası ve montaj etiketleri.
- Montaj ve doğrulama: fit-up, yüzey sıcaklığı, termografi ve sök-tak kontrolü.
Sıcaklık ve Ortama Göre Ceket Mimarisi
| Katman | Yaygın seçenekler | Seçim kriteri |
|---|---|---|
| İç yüzey | Silikon/PTFE kaplı cam elyaf, silika veya proje özel teknik kumaş | Temas sıcaklığı, kimyasal ve mekanik maruziyet |
| İzolasyon çekirdeği | E-glass needle mat, mineral yün, seramik/AES elyaf, aerogel veya uygun kapalı hücreli çekirdek | Isıl hedef, kalınlık, ağırlık ve servis sıcaklığı |
| Dış yüzey | UV/su/yağ/kimyasal dayanımlı kaplı teknik kumaş | Dış ortam, wash-down ve kimyasal sıçrama |
| Takviye | Paslanmaz mesh, folyo, bariyer veya aşınma pedi | Titreşim, darbe, lif kontrolü ve buhar geçişi |
| Kapama | Paslanmaz toka, tel kanca, D-ring, kayış veya bağ ipi | Sıcaklık, operatör erişimi ve sökme sıklığı |
Kumaşların sıcaklık dayanımı tek başına ceket servis sıcaklığını belirlemez; dikiş ipliği, kaplama, toka ve çekirdeğin gerçek maruziyeti birlikte doğrulanır.
Performansı Belirleyen Detaylar
- Vanayı çalıştıran mil, aktüatör, gösterge ve hareketli parçalar serbest bırakılır
- Kaçak izleme ve drenaj ihtiyacı kapatılmaz; gerekiyorsa tahliye detayı verilir
- Overlap ve kapama sistemi konveksiyon açıklığı bırakmadan tasarlanır
- Ceket ağırlığı operatör tarafından güvenle sökülebilecek segmentlere bölünür
- Her parça ekipman kodu ve montaj yönüyle kalıcı olarak etiketlenir
- Soğuk serviste hava ve su buharı giriş noktaları ayrıca mühürlenir
- Tekrar montaj sonrası boşluk, sıkıştırma ve yüzey sıcaklığı kontrol edilir
Mühendislik, İmalat ve Saha Montajı

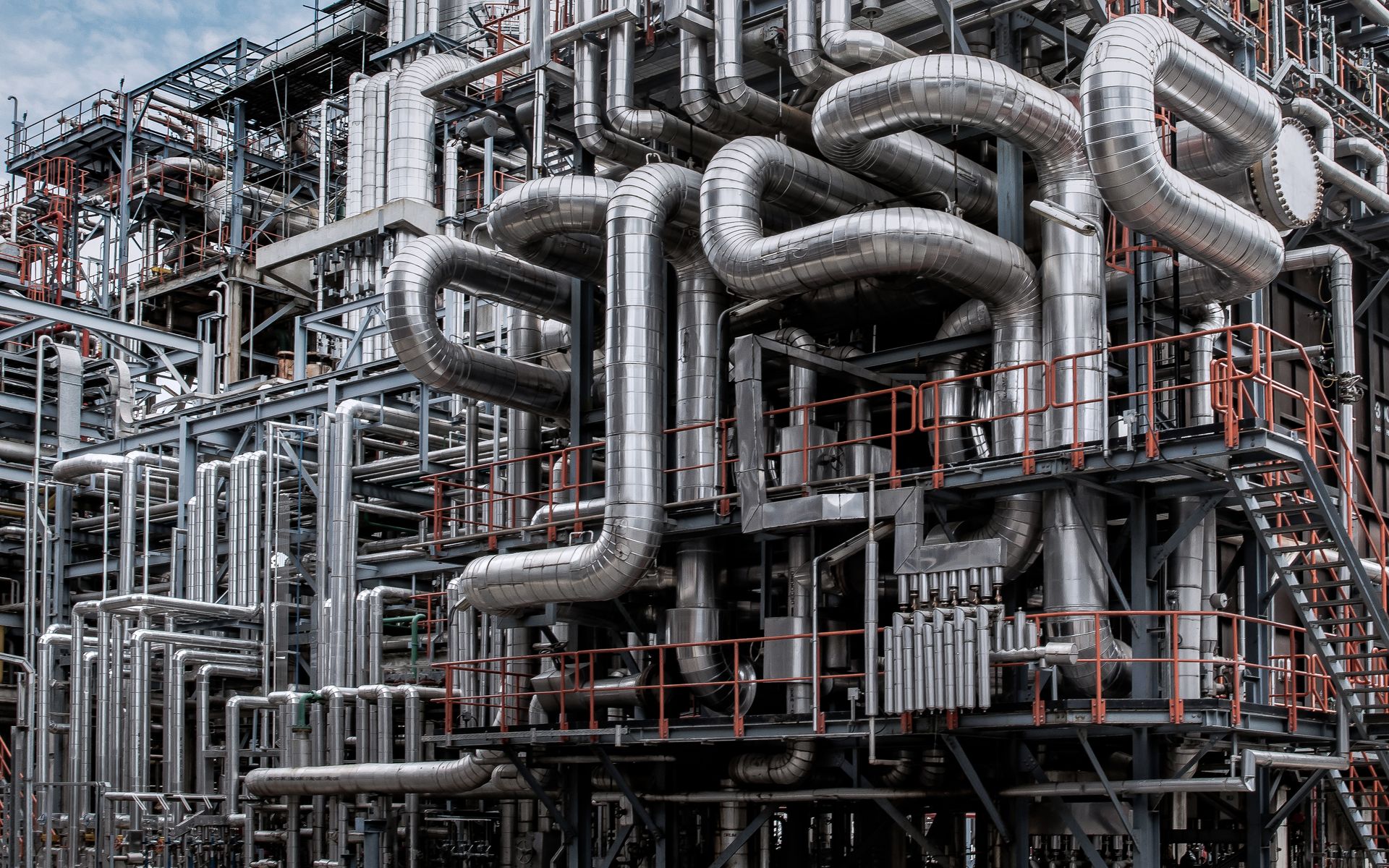

Vana, flanş ve ekipman ceketleri; rafineri, enerji, kimya ve proses tesislerinde yürüttüğümüz izolasyon iş paketlerinin bir parçası olarak üretilir ve monte edilir. Ekipman bazlı ceket setleri çoğu zaman planlı duruş programının içinde teslim edilir.
Vana Ceketi İzolasyonu
Vana ceketi ne kadar enerji tasarrufu sağlar?
Tasarruf vananın sıcaklığı, çapı, geometrisi, çalışma süresi, ortam ve mevcut izolasyon durumuna bağlıdır. Isı kaybı hesabı ile yıllık enerji ve geri ödeme süresi proje özelinde belirlenir.
Dış yüzey sıcaklığı hangi değere iner?
Hedef değer ortam, rüzgâr, emissivity, kalınlık ve erişim sınıfına göre hesaplanır. Sabit bir 35–55°C aralığı her sistem için garanti edilemez.
Ceket kaç kez sökülüp takılabilir?
Uygun malzeme, doğru depolama ve eğitimli kullanım servis ömrünü uzatır. Sabit bir çevrim sayısı yerine dikiş, kumaş, toka ve çekirdek periyodik olarak kontrol edilmelidir.
Fotoğrafla ceket üretilebilir mi?
Fotoğraf ön tasarım ve bütçe için yardımcıdır. İmalat için saha ölçüsü, 3D tarama veya doğrulanmış model ile servis ve ortam verileri gerekir.
Kriyojenik vanalarda sökülebilir ceket kullanılabilir mi?
Proje özelinde mümkündür; ancak buhar kesici sürekliliği, purge, kaçak izleme, hareket ve bakım prosedürü sıcak ceketlerden farklıdır. Standart sıcak servis ceketi doğrudan kullanılamaz.
İzolasyon yastığı ile ceket arasındaki fark nedir?
Ceket, tanımlı bir ekipmanın geometrisine kalıplanır ve toka/kayış sistemiyle sık sök–tak için tasarlanır. Yastık ise dolgulu modüler bir birimdir; geniş veya düzensiz sıcak yüzeyleri örtü düzeninde kaplar ve genellikle tel, kanca veya saplama–pul ile sabitlenir. Seçim; sökme sıklığı, yüzey alanı ve erişim ihtiyacına göre yapılır.
İzolasyon yastığı soğuk hatlarda kullanılabilir mi?
Kullanılmaz. Dolgulu yastığın dikiş ve birleşim hatlarında buhar bariyeri sürekliliği sağlanamadığı için soğuk ve kriyojenik hatlarda yoğuşma ve buzlanma oluşur. Bu bölgelerde kapalı hücreli çekirdek ve bariyer entegrasyonu olan ceket çözümleri değerlendirilir.
ERATHERM hangi hizmetleri sağlar?
Keşif, ölçü/3D tarama, ısıl hesap, CAD kalıp, malzeme seçimi, imalat, etiketleme, saha montajı, eğitim ve termografik doğrulama sağlanabilir.
Vana ve Ekipmanlarınız İçin Sökülebilir Ceket Tasarlayalım
Ekipman listesi, sıcaklık, fotoğraf ve ölçüleri paylaşın; ısıl hedefe ve bakım erişimine uygun ceket setini oluşturalım.
