Endüstriyel İzolasyon

Isıl hesaptan saha doğrulamasına mühendislik, malzeme ve uygulama

Endüstriyel izolasyon; boru hatları, tanklar, türbinler, eşanjörler ve proses ekipmanlarında ısı kaybını, yüzey sıcaklığını ve izolasyon altı korozyonu (CUI) aynı tasarım kararında yöneten mühendislik disiplinidir. ERATHERM, işletme verisinden kabul dosyasına kadar tek teknik kapsamda çalışır: ısıl hesap, şartname ve metraj, malzeme tedariki, saha montajı ve ölçümle doğrulama.

ASTM C680EN ISO 12241VDI 2055CINICUI odaklı detayTermografik doğrulama

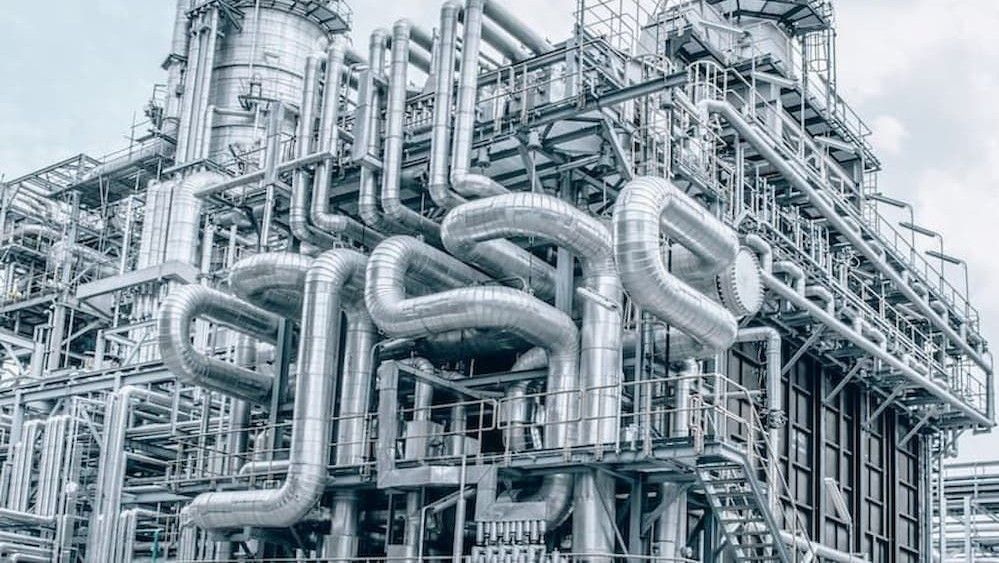

Endüstriyel izolasyon uygulanmış boru hatları, tanklar ve proses ekipmanları
1.000.000+ m²Endüstriyel izolasyon uygulaması
8.000.000+Adam-saat saha deneyimi
15.000+ MWEnerji tesisi deneyimi
20+ yılMühendislik ve saha tecrübesi
Kapsam ve tanım

Neyi, Hangi Koşullarda Yalıtıyoruz?

Endüstriyel izolasyon; rafineri, enerji santrali, petrokimya ve üretim tesislerinde boru hattı, tank, türbin, eşanjör ve proses ekipmanlarının çevreyle ısı alışverişini sınırlayan, mühendislik hesabıyla tasarlanmış çok katmanlı bir sistemdir. Yalıtım malzemesi, gerektiğinde buhar bariyeri, destek elemanları ve dış kaplamadan oluşur; proses sıcaklığını korur, enerji kaybını azaltır ve personeli sıcak ya da soğuk yüzeylerden korur.

Bina yalıtımından farkı, çalışma koşullarının genişliğidir. Endüstriyel izolasyon −196 °C'deki kriyojenik servislerden +1.000 °C'yi aşan fırın ve kazan yüzeylerine kadar uygulanır; titreşim, ısıl genleşme, yağmur ve yıkama suyu, kimyasal ortam ve periyodik bakım sökümü altında performansını korumak zorundadır.

Bu nedenle endüstriyel izolasyonda malzeme bir katalogdan seçilmez. Kalınlık ASTM C680 ve EN ISO 12241 yöntemleriyle hesaplanır, detaylar CINI ve işveren şartnamesine göre çizilir, uygulama ise ITP ile kayıt altına alınarak ölçümle doğrulanır.

Endüstriyel izolasyon nedir? Temel rehber → İzolasyon kalınlığı nasıl hesaplanır? → Teknik kaynaklar ve makaleler →

Endüstriyel izolasyon ne işe yarar?

Doğru tasarlanmış bir sistem tek bir hedefe değil, birbiriyle etkileşen üç işletme ihtiyacına aynı anda cevap verir.

Proses ve enerji

Isı kaybını ya da kazancını sınırlar; proses sıcaklığını, akışkan viskozitesini ve kondens dengesini korur, donmayı önler.

Personel ve tesis güvenliği

Erişilebilir yüzey sıcaklığını ISO 13732-1 çerçevesinde sınırlar; yangın davranışı ve gürültü yükü de tasarıma dahil edilir.

Varlık bütünlüğü

Yoğuşma, buzlanma ve izolasyon altı korozyonu (CUI) kontrol altına alarak ekipman ömrünü ve muayene aralığını korur.

Isı yalıtımda nasıl taşınır?

Endüstriyel izolasyon hesabı üç ısı transfer mekanizmasını birlikte ele alır. Herhangi biri ihmal edilirse kalınlık ya da yüzey sıcaklığı yanlış bulunur.

İletim

Malzemenin içinden

Isı iletkenliği (λ) sıcaklıkla artar. Hesap, katalogdaki tek değerle değil ortalama sıcaklıktaki λ ile yapılır.

Taşınım

Dış yüzeyden havaya

Rüzgâr hızı ve geometri yüzey ısı transfer katsayısını belirler; açık sahadaki hat ile kapalı binadaki hat farklı sonuç verir.

Işınım

Kaplama yüzeyinden

Parlak alüminyum kaplamanın düşük emisivitesi ısı kaybını az miktarda düşürür ama dış yüzey sıcaklığını yükseltir. Personel koruma hesabında belirleyicidir.

Endüstriyel izolasyon ile bina yalıtımı arasındaki fark

İki alan aynı malzeme adlarını kullansa da tasarım ölçütleri, standartları ve kabul kayıtları farklıdır.

Endüstriyel izolasyon ve bina yalıtımı karşılaştırması
KriterBina yalıtımıEndüstriyel izolasyon
Çalışma sıcaklığıOrtam sıcaklığına yakın aralık−196 °C kriyojenikten +1.000 °C üzerine
Tasarım ölçütüIsıl geçirgenlik (U değeri), bina enerji performansıIsı kaybı/kazancı, yüzey sıcaklığı, yoğuşma, ekonomik kalınlık
Hesap yöntemiUlusal bina yalıtım standartlarıASTM C680, EN ISO 12241, VDI 2055, CINI
Dış korumaSıva, cephe kaplamasıMetal kaplama, buhar bariyeri, mastik ve bindirme detayları
Kritik risklerIsı köprüsü, nemCUI, titreşim, ısıl genleşme, yangın, bakım sökümü
Kabul kaydıSınırlıITP, malzeme sertifikası, kalınlık kontrolü, termografi, as-built dosyası
Endüstriyel tesiste izolasyonlu proses hatları ve ekipmanlar
Neden önemli?

Endüstriyel İzolasyon Neden Kritik Bir Yatırımdır?

Yanlış tasarlanmış ya da yanlış uygulanmış bir izolasyon; enerji kaybı, tehlikeli yüzey sıcaklığı, proses dengesizliği, CUI kaynaklı ekipman hasarı ve plansız duruş olarak geri döner.

  • Enerji verimliliğiIsı kaybı ekipman bazında hesaplanır; mevcut ve önerilen sistemin enerji yükü karşılaştırılır.
  • Varlık ömrüYüzey sıcaklığı, ısıl genleşme, su girişi ve muayene erişimi birlikte ele alınır.
  • Operasyonel güvenlikTemas süresi, yüzey malzemesi ve görev koşulları için ISO 13732-1 çerçevesinde yüzey sıcaklığı değerlendirilir.
  • Proses kararlılığıBuhar hatları, reaktör ceketleri ve termal yağ sistemlerinde sıcaklık kararlılığı korunur.
  • Emisyon azaltımıHesaplanan enerji tasarrufu, tesisin enerji kaynağı ve emisyon katsayısıyla ilişkilendirilir.
Servise göre sınıflandırma

Endüstriyel İzolasyon Türleri

Doğru tür; sıcaklık rejimi, kimyasal ortam, bakım sıklığı ve güvenlik gereksinimine göre mühendislikle seçilir.

Endüstriyel izolasyon türleri: sıcak, soğuk, kriyojenik, akustik, refrakter ve nükleer

Sıcak izolasyon

Yaklaşık 60–650 °C akışkan hatları, kazanlar ve buhar borularında ısı kaybını sınırlar. Taşyünü, kalsiyum silikat ve aerojel esaslı.

Soğuk ve yoğuşma önleyici izolasyon

Soğutulmuş su, HVAC ve proses hatlarında yüzeyi çiğ noktasının üstünde tutar; kapalı hücreli köpük ve kesintisiz buhar bariyeri gerektirir.

Kriyojenik izolasyon

LNG, LOX, LIN ve LH₂ gibi −196 °C'ye kadar hatlarda ısı kazancını ve buharlaşmayı sınırlar. Hücresel cam, kriyojenik PIR, aerojel, vakum + MLI.

Yüksek sıcaklık ve refrakter

Fırın, yanma odası ve reaktörlerde ateş tuğlası, döküm refrakter, seramik elyaf ve mikrogözenekli katman kombinasyonları.

Sökülebilir ceket tipi

Vana, flanş, pislik tutucu ve pompa gibi sık bakım gereken armatürlerde ısıya dayanıklı kumaşla tekrar takılabilir çözüm.

Türbin izolasyonu

Gaz ve buhar türbini gövdelerinde yüksek sıcaklık ve titreşime dayanıklı, bakımda sökülüp takılabilen yastık ve metal kasetli sistemler.

Tank ve depolama sahası

Petrol, kimyasal, amonyak ve su tanklarının cidar, çatı ve tabanında rüzgâr ve dış ortama dayanıklı panel ve kaset sistemleri.

Akustik izolasyon

Kompresör, fan, jeneratör ve basınç düşürme vanalarında gürültüyü sınırlayarak İSG maruziyet limitlerinin sağlanmasına katkı verir.

Pasif yangın koruması (PFP)

Taşıyıcı çelik ve hidrokarbon hatlarının yangında yapısal bütünlüğünü belirli süre korur. Panel, battaniye veya intumescent sistemler.

Personel koruma izolasyonu

Isı korunumu gerekmeyen ama erişilebilir sıcak yüzeylerde yanık riskini önler; çoğu zaman kafes veya perfore kalkanla çözülür.

Donmaya karşı koruma ve tracing

Durağan akışkanların donmasını önler; ısı izleme (heat tracing) gücü ile izolasyon kalınlığı birlikte boyutlandırılır.

CUI odaklı izolasyon

Su girişini ve izolasyon altı korozyon riskini azaltmaya yönelik; hidrofobik malzeme, yüzey kaplaması ve drenaj detayıyla tasarlanır.

Malzeme seçimi

Endüstriyel İzolasyon Malzemeleri

İşletme sıcaklığı, ortam koşulları ve kimyasal uyum çerçevesinde projeye özgü malzeme spesifikasyonu hazırlıyoruz. Her malzeme başlığı, teknik kütüphanedeki detay sayfasına bağlıdır.

Endüstriyel izolasyon malzemeleri: taşyünü, kalsiyum silikat, aerojel, seramik elyaf ve hücresel cam

Taşyünü (mineral yün)

T max ≤ 650 °C (ürüne göre)
Form Prefabrik boru, şilte, levha

Sıcak servis boru ve ekipmanlarda ana malzeme; yanmaz, ekonomik ve uygulaması kolay.

Kalsiyum silikat

T max ≤ 650 °C (yüksek sınıf 1.000 °C)
Profil Rijit, yük taşır

Mekanik dayanımın önemli olduğu basınçlı kap ve yüksek sıcaklık ekipmanlarında tercih edilir.

Aerojel battaniye (sıcak servis)

λ ≈ 0,020 W/m·K (0 °C) · ≈ 0,035 (300 °C)
T max ≤ 650 °C

Dar hacim ve düşük kalınlık gereken hatlarda; 400 °C üzerinde katman arası metal folyo ve metal kaplama gerektirir.

Aerojel battaniye (kriyojenik)

λ ≈ 0,014 W/m·K (−129 °C)
Aralık −196 °C'den itibaren (ürüne göre)

Kriyojenik ve çift sıcaklıklı hatlarda ince kesit; LOX temasında ürün sınırları ayrıca kontrol edilir.

Hücresel cam

Aralık −270 °C … +480 °C
Yangın EN 13501-1 A1

Su ve buhar geçirmez, basma dayanımı yüksek; kriyojenik hatlar ve tank tabanlarında güvenilir seçenek.

PIR / PUR sert köpük

Aralık Kriyojenik sınıf PIR −196 °C'ye kadar
Profil Düşük λ, kapalı hücre

Soğuk ve kriyojenik hatlarda; buhar bariyeri ve genleşme derzi tasarımıyla birlikte kullanılır.

Seramik elyaf ve AES yün

Sınıf 1.200 – 1.300 °C (AES) · 1.260 °C (RCF)
Sektör Fırın · çelik · kazan

Fırın, yanma odası ve ısıtıcılarda; sınıflandırma sıcaklığı sürekli kullanım sıcaklığı değildir.

Mikrogözenekli yalıtım

λ ≈ 0,024 W/m·K (200 °C)
Sınıf 1.000 °C'ye kadar

Yüksek sıcaklıkta en düşük ısı iletkenliğini gerektiren ince kesitli uygulamalar için kapsüllü panel ve şilteler.

Metal kaplama (cladding)

Seçenek Alüminyum · paslanmaz · galvaniz
Ölçüt Ortam, darbe, yangın, emisivite

Kimyasal ortam, yağmur, UV, mekanik darbe ve deniz atmosferine göre seçilir; yüzey sıcaklığını da etkiler.

Değerler, ERATHERM'in temsil ettiği üretici veri sayfalarındaki tipik ürün verileridir. Isı iletkenlik değerleri sıcaklıkla değişir; tasarım hesapları, seçilen ürünün sıcaklığa bağlı λ eğrisi ve proje şartnamesiyle yapılır.

Malzeme Aileleri ve Yardımcı Bileşenler

Bir izolasyon sistemi yalnız yalıtım malzemesinden ibaret değildir; bariyer, taşıyıcı ve kaplama bileşenleri de şartnamede tanımlanır.

1 · Sıcak servis
  • Kalsiyum silikat
  • Taşyünü (mineral yün)
  • Camyünü (düşük ve orta sıcaklık)
  • Genleştirilmiş perlit
  • Seramik elyaf ve AES yün
  • Aerojel battaniye
  • Mikrogözenekli panel ve şilte
2 · Soğuk ve kriyojenik
3 · Refrakter ve yangın
  • Ateş tuğlası ve döküm refrakter
  • Plastik ve püskürtme refrakter
  • Seramik elyaf board ve modül
  • Hafif refrakter tuğla (IFB)
  • İntumescent ve sementitious kaplama
  • Vermikülit ve perlit levha
4 · Akustik ve termo-akustik
  • Yüksek yoğunluklu taşyünü
  • Akustik camyünü
  • Melamin köpük
  • Ağırlık yüklü vinil bariyer (MLV)
  • Sönümleme kaplamaları
5 · Dış kaplama (cladding)
  • Paslanmaz çelik sac (304, 316)
  • Alüminyum sac (1050, 3003, 3105, 5005)
  • Sıcak daldırma galvaniz sac
  • Alüminyum-çinko kaplı sac
  • GRP / polyester levha (deniz ortamı)
6 · Bariyer, taşıyıcı ve aksesuar
Doğru sistem, doğru girdilerle başlar

Endüstriyel İzolasyon Sistem Seçimi

Malzeme adı tek başına bir izolasyon sistemi tarif etmez. İşletme ve tasarım sıcaklığı, akışkan, ortam, geometri, bakım rejimi, CUI riski ve hedef yüzey sıcaklığı birlikte değerlendirilir.

Endüstriyel izolasyon sistem seçim matrisi
UygulamaMühendislik hedefiDeğerlendirilen sistemlerKritik detay
Buhar ve kondens hatlarıSıcak servisIsı kaybı, yüzey sıcaklığı ve proses kararlılığıTaşyünü, kalsiyum silikat, aerojel, çok katmanlı çözümlerAskı–destek ısı köprüleri, vana/flanş erişimi, genleşme
Termal yağ ve sıcak prosesYangın ve sızıntı riskiEnerji korunumu, personel güvenliği ve sızıntı yönetimiYağ emmeyen kapalı hücreli sistemler, projeye özel yüksek sıcaklık çözümleri ve sökülebilir ceketlerGözenekli yalıtımda yağ emilimi ve kendiliğinden tutuşma riski, drenaj, bakım erişimi
Eşanjör, reaktör ve kaplarKarmaşık geometriHomojen yüzey sıcaklığı ve bakım yapılabilirlikPanel/şilte, aerojel, rijit blok ve metal kaplama sistemleriNozul, menhol, etek, başlık ve taşıyıcı geçişleri
Tank ve geniş yüzeylerRüzgâr ve dış ortamIsı kaybı, proses sıcaklığı ve uzun servis ömrüPanel, şilte, taşıyıcı ring ve kaset kaplama mimarileriRüzgâr yükü, oturma, çatı–cidar birleşimi ve yağmur suyu
Türbin ve sık bakımlı ekipmanSökülebilir sistemTermal performans ile hızlı bakım erişimini birleştirmekModüler sökülebilir ceket ve hibrit sistemlerParça kodlama, split-line, titreşim ve tekrar montaj kalitesi
Soğuk ve yoğuşma riski olan hatlarÇiğ noktası kontrolüIsı kazancı, yoğuşma, buzlanma ve korozyonu önlemekPIR/PUR, hücresel cam, elastomerik köpük ve buhar bariyerli sistemlerKesintisiz buhar bariyeri, ek yerleri, penetrasyon ve drenaj
Kriyojenik hatlar ve tanklarLNG · LOX · LINIsı kaçağı ve buharlaşma (boil-off) kaybını sınırlamakHücresel cam, kriyojenik PIR, kriyojenik aerojel, vakum + MLIIsıl büzülme ve genleşme derzleri, oksijen uyumu, çok katmanlı buhar bariyeri
01

Sıcaklık zarfı

Normal, tasarım, start-up, shutdown ve bekleme koşulları.

02

Akışkan ve proses

Faz, basınç, debi, viskozite ve izin verilen ısı kaybı/kazancı.

03

Ortam koşulları

Rüzgâr, güneş, nem, yağmur, deniz atmosferi ve yıkama rejimi.

04

Geometri ve erişim

Çap, ekipman formu, destekler, nozullar, vana ve bakım boşlukları.

05

Performans hedefi

Yüzey sıcaklığı, enerji, donma/yoğuşma ve personel koruması.

06

Mekanik yükler

Titreşim, yaya yükü, darbe, genleşme ve kaplama taşıyıcısı.

07

CUI stratejisi

Kaplama, su girişi, drenaj, muayene noktası ve bakım periyodu.

08

Teslim modeli

Hesap, şartname, tedarik, uygulama, QA/QC veya anahtar teslim.

Hesap ve kalite çerçevesi

Endüstriyel İzolasyonda Referans Standartlar

Standartlar otomatik uygulanmaz; her projede işveren şartnamesiyle birlikte kapsamı tanımlanır.

ASTM C680

Yalıtılmış boru ve düz yüzeylerde ısı kaybı ve yüzey sıcaklığı hesap yöntemi.

EN ISO 12241

Bina ekipmanı ve endüstriyel tesisatta ısı yalıtımı hesap kuralları.

VDI 2055

Endüstriyel izolasyonda ısıl ve ekonomik kalınlık hesabı, garanti ve ölçüm esasları.

CINI

Endüstriyel izolasyon malzeme ve uygulama detay standartları.

ISO 13732-1

Sıcak yüzeylerle temasta yanık eşikleri ve temas süresi değerlendirmesi.

AMPP (NACE) SP0198

İzolasyon altı korozyonun (CUI) önlenmesi ve yönetimi.

Hizmet kapsamımız

Boru, Tank ve Ekipman İzolasyon Uygulamaları

Her sistem için işletme koşullarına ve fiziksel ortama özel izolasyon tasarımı ve uygulaması.

Boru, ekipman ve tank sistemlerinde endüstriyel izolasyon uygulaması

Boru hattı izolasyonu

Boru ve vana yüzeyleri için ısı kaybı, personel teması, bakım erişimi ve yatırım geri dönüşü birlikte hesaplanır.

  • Buhar ve kondens hatları
  • Termal yağ hatları
  • Sıcak su ve kızgın su sistemleri
  • Kimyasal proses borulamaları
  • Soğuk ve kriyojenik hatlar

Ekipman izolasyonu

Eşanjör, reaktör ve basınçlı kaplarda arayüz detayları proses kararlılığına ve bakım erişimine göre tasarlanır.

  • Basınçlı kaplar
  • Reaktör ceketleri
  • Isı eşanjörleri
  • Separatör ve evaporatörler
  • Gaz ve buhar türbinleri

Tank izolasyonu

Yetersiz izolasyon viskozite artışına, pompa yükünün yükselmesine ve ısıtma maliyetinin artmasına yol açar.

  • Sıcak yağ tankları
  • Asfalt ve bitüm tankları
  • Karıştırıcılı kimyasal tanklar
  • Amonyak ve soğuk depolama tankları
  • LNG, LOX ve LIN tankları
Saha uygulaması

Endüstriyel İzolasyon Uygulama Aşamaları

İzolasyonun ömrü uygulama disiplinine bağlıdır. Her katman ve her detay şartnamedeki sırayla uygulanır ve ITP ile kontrol edilir.

Endüstriyel izolasyon uygulama aşamaları: yüzey hazırlığı, katman montajı ve sızdırmazlık
01

Yüzey hazırlığı ve CUI kaplaması

Pas, yağ ve eski izolasyon kalıntılarının temizlenmesi; servis sıcaklığına uygun koruyucu kaplama ve kalınlık kontrolü.

02

Destek ringi ve mesafe tutucu

İzolasyon yükünü taşıyan ringlerin ve mesafe tutucuların montajı; soğuk serviste ısı kesici ara parça kullanımı.

03

Kesim ve şekillendirme

Boru çapı ve ekipman geometrisine uygun yalıtım elemanlarının hassas kesimi ve dirsek segmentleri.

04

İlk katman montajı

Malzemenin yüzeye boşluksuz oturtulması, derzlerin sıkı birleştirilmesi.

05

Şaşırtmalı derz (staggered joint)

İkinci katman derzlerinin birinci katmanla çakışmayacak şekilde kaydırılması; sürekli ısı köprüsünün önlenmesi.

06

Sabitleme, pim ve tel ağ

Katmanların pim–pul, paslanmaz bant veya tel ile bağlanması; yüksek sıcaklıkta tel örgüyle mekanik tutuculuk.

07

Buhar bariyeri ve derz sızdırmazlığı

Soğuk ve kriyojenik serviste kesintisiz bariyer, kriyojenik sınıf mastik, ara bariyer ve genleşme derzleri.

08

Kaplama öncesi kontrol

Kalınlık, katman sırası, bariyer sürekliliği ve yüzey düzgünlüğünün ITP'ye göre kontrolü ve kaydı.

Dış kaplama (cladding) ve mekanik koruma

Kaplama, izolasyonu dış etkenlere ve CUI'ye karşı koruyan son katmandır; sistemin su geçirmezliğini fiilen bu katman belirler.

01

Sac seçimi ve kesimi

Paslanmaz, alüminyum, galvaniz veya GRP levhaların ortama ve proje şartnamesine uygun kalınlıkta hazırlanması.

02

Genleşmeye uygun montaj

Kayar ve sabit noktalar. Soğuk serviste vida ve perçin buhar bariyerini delmemeli; bantla sabitleme tercih edilir.

03

Su akış yönünde bindirme

Üst sacın alt sacın üzerine bindirilmesi ve boyuna dikişlerin yağmura göre konumlandırılması.

04

Mekanik sabitleme ve mastik

Galvanik uyumlu bağlantı elemanları; vida başları, bindirmeler ve penetrasyonların servis sıcaklığına uygun mastikle kapatılması.

05

Penetrasyon ve sonlandırmalar

Destek, nozul ve enstrüman geçişlerinde su kepi, yağmurluk ve sonlandırma detayları; flanş ve vana kutuları.

06

Muayene ve dokümantasyon

Görsel ve mekanik muayene, termografik tarama, uygunsuzluk kaydı ve as-built dosyasının tamamlanması.

Kabul kriterleri

Kalite Kontrol, ITP ve Sık Yapılan Hatalar

İzolasyon işlerinde hasarların çoğu malzemeden değil, detay uygulamasından doğar. Aşağıdaki altı hata, saha denetimlerinde en sık karşılaşılan uygunsuzluk kalemleridir.

ITP (Inspection & Test Plan), işin kabul edilip edilmeyeceğini belirleyen tek belgedir. Her proje başında hangi aşamanın kim tarafından, hangi yöntemle ve hangi kabul kriterine göre kontrol edileceği tanımlanır. Kontrol noktaları; malzeme teslim denetimi ve sertifika kontrolü, yüzey hazırlığı ve kaplama kalınlığı, katman sırası ve izolasyon kalınlığı, pim/tel ağı muayenesi, buhar bariyeri sürekliliği, kaplama bindirme ve sızdırmazlık, yüzey sıcaklığı ölçümü ve termografik doğrulamadır.

Teslimde işverene; malzeme sertifikaları ve lot kayıtları, imzalı kontrol formları, uygunsuzluk ve kapanış raporları, as-built çizimler ve sökülebilir parçaların kodlama listesi verilir. Bu dosya, sonraki duruşta aynı parçanın yeniden üretilmeden takılabilmesini sağlar.

ITP ve QC dosyası kontrol listesi →
Hata 01

Buhar bariyeri sürekliliğinin kesilmesi

Soğuk hatta bariyeri delen her vida, perçin ve kapatılmamış ek yeri bir nem giriş yoludur. Islanan yalıtım performansını kalıcı kaybeder ve korozyon başlatır.

Hata 02

Derzlerin şaşırtmasız uygulanması

İki katmanın derzleri üst üste gelirse derz hattı boyunca sürekli bir ısı köprüsü oluşur; termografide çizgisel sıcak bant olarak görülür.

Hata 03

Destek ve askıda ısı köprüsü ihmali

Metal-metal temas kesilmezse hesaplanan ısı kaybı sahada tutmaz; soğuk hatta ise destek noktasında yoğuşma ve buzlanma başlar.

Hata 04

Kaplamanın su akış yönüne aykırı bindirilmesi

Ters bindirme ve mastiklenmemiş vida başı, yağmur suyunu doğrudan izolasyonun içine taşır. CUI vakalarının en yaygın kök nedenidir.

Hata 05

Kalınlığın hesap yerine alışkanlıkla seçilmesi

"Bu hatta hep 50 mm yapılır" yaklaşımı; yüzey sıcaklığı limitini veya yoğuşma kriterini ihlal edebilir. Kalınlık, yönetici kritere göre hesaplanır.

Hata 06

Bakım erişiminin tasarlanmaması

Flanş, vana ve ölçüm noktaları sabit izole edilirse ilk bakımda kesilir ve bir daha düzgün kapatılmaz. Bu noktalar sökülebilir ceketle çözülmelidir.

İşveren ve satınalma bakışı

Metraj, Maliyet ve Teklif Girdileri

Endüstriyel izolasyonda tek bir m² fiyatı yoktur. Teklif, poz bazında ve tanımlı girdilerle verilir; eksik girdi, sahada keşif farkı olarak geri döner.

Endüstriyel izolasyon metraj birimleri ve fiyatı etkileyen değişkenler
İş kalemiMetraj birimiFiyatı belirleyen ana değişkenler
Boru izolasyonuHat metresi (m) veya izolasyon dış yüzey alanı (m²)Çap, kalınlık ve kat sayısı, malzeme ailesi, dirsek/tee yoğunluğu, yükseklik
Ekipman, tank ve kanalm²Geometri karmaşıklığı, nozul ve penetrasyon sayısı, taşıyıcı ring tasarımı
Sökülebilir ceketAdet (DN ve basınç sınıfı bazında)Ölçü alma, kumaş sınıfı, dolgu, parça kodlama, numune onayı
Dış kaplama (cladding)m² (çoğu şartnamede ayrı poz)Sac cinsi ve kalınlığı, bindirme payı, kep ve sonlandırma detay sayısı
Refrakter işlerm³ veya tonÜrün sınıfı, ankraj, kalıp, kurutma ve ısıtma rejimi
İskele ve erişimm²·gün veya m³Yükseklik, kurulum-söküm sayısı, duruş penceresi, sorumluluk paylaşımı
Söküm ve bertarafm² veya götürüMevcut malzeme cinsi, kirlilik, atık sınıfı ve bertaraf yükümlülüğü
GİRDİ 01

Hat ve ekipman listesi

Line list, ekipman listesi, çap–uzunluk dökümü, izometrik veya P&ID.

GİRDİ 02

Servis koşulları

İşletme ve tasarım sıcaklığı, akışkan, çevrimli çalışma durumu.

GİRDİ 03

Şartname ve boya sistemi

İzolasyon şartnamesi, kaplama standardı, mevcut yüzey boya sistemi.

GİRDİ 04

Saha ve takvim

Duruş penceresi, vardiya düzeni, iş izni sistemi, iskele sorumluluğu.

Performans sınırı

Isı kaybı ve dış yüzey sıcaklığı için işletme baz çizgisi, tasarım hedefi ve ölçüm yöntemi sözleşme öncesinde tanımlanır.

Sorumluluk sınırı

İskele, yüzey hazırlığı, boya, söküm ve bertaraf kalemlerinin hangi tarafta olduğu teklif aşamasında netleştirilir.

Teslim ve bakım

Malzeme sertifikası, ITP, kontrol kayıtları, as-built çizimler ve sökülebilir parça kodları devir teslim edilir.

ERATHERM farkı

Mühendislik ve Saha Aynı Sorumlulukta

ERATHERM endüstriyel izolasyon mühendislik ve saha ekibi
01

1.000.000+ m² saha deneyimi

Proje programı, metraj ve saha arayüzlerini uygulamaya geçmeden önce teknik paket içinde tanımlarız.

02

Uluslararası proje deneyimi

Türkiye, Avrupa, Orta Doğu ve Afrika'da EPC yüklenicileri ve işveren şartnameleriyle çalışma deneyimi.

03

Tek sorumluluk

Mühendislik, malzeme tedariki, uygulama, test ve belgelendirme koordineli ve sorumluluğu net.

04

İleri malzeme bilgisi

Aerojel, mikrogözenekli, hücresel cam, kalsiyum silikat ve kriyojenik sistemlerde üretici verisine dayalı seçim.

Sık sorulan sorular

Kapsam, Metraj ve Teslim Hakkında Sorular

Malzeme seçiminden CUI yönetimine, kalınlık hesabından metraj ve maliyet esaslarına en sık sorulan sorular. Daha geniş soru seti için endüstriyel izolasyon SSS sayfamıza bakabilirsiniz, 48 teknik yazının tamamı için teknik kaynaklar sayfamıza bakabilirsiniz.

Endüstriyel izolasyon hangi sıcaklık aralıklarında uygulanır?
Endüstriyel izolasyon; −196 °C'deki sıvı azot ve LNG gibi kriyojenik servislerden, ortam sıcaklığının altındaki soğuk hatlara ve yaklaşık +1.000 °C'yi aşan fırın ve kazan yüzeylerine kadar uygulanır. Her sıcaklık bandı farklı malzeme ailesi, katman düzeni ve buhar bariyeri ya da genleşme detayı gerektirir.
Endüstriyel izolasyonda malzeme nasıl seçilir?
Seçim yalnız sıcaklığa göre yapılmaz. Akışkan, geometri, mekanik yük, yangın davranışı, dış ortam, izolasyon altı korozyon riski, bakım erişimi, dış kaplama ve hedef servis ömrü birlikte değerlendirilir. Sonuç bir malzeme adı değil, katman katman tanımlanmış bir sistemdir.
Endüstriyel izolasyon kalınlığı nasıl hesaplanır?
Kalınlık; akışkan ve yüzey sıcaklığı, ortam koşulları (rüzgâr, ortam sıcaklığı), kaplama yüzeyinin emisivitesi, hedef ısı kaybı veya izin verilen dış yüzey sıcaklığı ve malzemenin sıcaklığa bağlı ısı iletkenliği esas alınarak ASTM C680 ve EN ISO 12241 yöntemleriyle hesaplanır. Ekonomik kalınlık, enerji maliyeti ile yatırım maliyetinin toplamının en düşük olduğu noktadır (VDI 2055).
İzolasyon altı korozyon (CUI) riski nasıl azaltılır?
CUI, izolasyon altına giren nemle ilişkili bir bütünlük riskidir. Yüzey kaplaması, su girişini azaltan metal kaplama detayları, drenaj, uygun malzeme ve risk tabanlı muayene birlikte planlanır. AMPP (NACE) SP0198 sistem yaklaşımı için referans alınabilir; hiçbir malzeme tek başına CUI riskini ortadan kaldırmaz.
Kriyojenik izolasyon ile soğuk izolasyon arasındaki fark nedir?
Soğuk izolasyon; soğutma, HVAC ve proses hatlarında ısı kazancı ve yoğuşmayı yönetir. Kriyojenik sistemlerde LNG, LOX, LN₂ veya LH₂ gibi düşük kaynama noktalı akışkanlar için ısı kaçağı, malzeme uyumluluğu, ısıl büzülme, vakum ve buhar bariyeri arayüzleri ayrıca değerlendirilir.
İzolasyon performansı sahada nasıl doğrulanır?
Malzeme ve kalınlık kayıtları, katman ve kaplama kontrolleri, yüzey sıcaklığı ölçümleri ve uygun koşullarda termografik tarama tasarım değerleriyle karşılaştırılarak raporlanır. Kabul, ITP kontrol formları ve as-built dosyasıyla belgelenir.
Endüstriyel izolasyon metrajı hangi birimlerle çıkarılır?
Boru izolasyonu genellikle hat metresi (m) veya izolasyon dış yüzey alanı (m²) üzerinden; ekipman, tank ve kanallar m² üzerinden; sökülebilir ceketler adet üzerinden; refrakter işler m³ veya ton üzerinden metrajlanır. Dış kaplama ayrı poz olarak verilebilir. Vana, flanş ve fitting eşdeğerleri şartnamede tanımlı katsayılarla hesaba girer.
Endüstriyel izolasyon maliyetini hangi kalemler belirler?
Kalınlık ve katman sayısı, malzeme ailesi, dış kaplama cinsi ve kalınlığı, geometri karmaşıklığı, yükseklik ve erişim (iskele), duruş penceresi ve vardiya düzeni, İSG ve iş izni gereklilikleri, saha lojistiği ile kalite kontrol kapsamı. Aynı m² fiyatı iki farklı hat için geçerli değildir; bu nedenle teklif poz bazında verilir.
Sökülebilir izolasyon ceketi hangi ekipmanlarda tercih edilir?
Vana, flanş, pislik tutucu, pompa, türbin bileşenleri, eşanjör kapakları ve düzenli bakım veya tahribatsız muayene erişimi gereken armatürlerde tercih edilir. Parçalar kodlanarak üretilir; sökme ve yeniden montaj kalite kontrolü planlanır.
Paslanmaz ve alüminyum dış kaplama arasındaki fark nedir?
Alüminyum hafif ve ekonomiktir; standart saha hatlarında yaygındır. Paslanmaz çelik (304/316) deniz atmosferi, kimyasal ortam, yangın senaryosu ve mekanik darbe riski olan yerlerde tercih edilir. Emisivite de farklıdır: parlak alüminyumun düşük emisivitesi dış yüzey sıcaklığını yükseltir; bu fark personel koruma hesabına dahil edilmelidir.
Soğuk hatlarda buhar bariyeri ne işe yarar?
Soğuk ve kriyojenik sistemlerde dış ortamdaki nem, buhar basıncı farkı nedeniyle izolasyonun içine doğru göç eder; yoğuşarak izolasyonu ıslatır, performansı düşürür ve korozyona yol açar. Buhar bariyeri bu nem göçünü keser. Sürekliliği ve ek yeri detayları sistemin en kritik unsurudur; bariyeri delen her vida potansiyel bir arıza noktasıdır.
Endüstriyel izolasyon yatırımı kendini ne kadar sürede amorti eder?
Geri ödeme süresi; işletme sıcaklığı, yıllık çalışma saati, enerji birim maliyeti, mevcut durumun ısı kaybı ve uygulama maliyetine göre değişir. Bu nedenle genel bir süre verilmez; mevcut ve önerilen sistem için ısı kaybı farkı hesaplanır ve geri ödeme proje özelinde raporlanır.
Proje deneyimi

Endüstriyel İzolasyon Projelerinden Referanslar

ERATHERM endüstriyel izolasyon projelerindeki işveren ve yüklenici logoları

SOCAR, Star Rafineri, Tüpraş, Cengiz Holding, RWE, OMV, Técnicas Reunidas, Saipem, GS, Itochu, Tekfen, ENKA, Nurol, GE, Siemens ve METKA gibi kuruluşların yer aldığı projelerde tasarım girdileri, saha arayüzleri ve kalite kayıtları proje kapsamına göre yönetilmiştir.

Ünite bazlı kapsam, adam-saat ve teslim bilgileri için referans projelerimizi inceleyin.

Endüstriyel İzolasyon Projeniz İçin Mühendislik Temelli Teklif Alın

İşletme sıcaklıklarını, ekipman listesini, hat çaplarını ve çizimleri paylaşın; tasarım, detay mühendislik, malzeme tedariki ve saha uygulamasını tek kapsamda planlayalım.
