KOMBİNE ÇEVRİM · TERMİK SANTRAL
Enerji Santrali İzolasyonu
Enerji Santrali İzolasyonu
CCPP ve Termik Tesisler
ERATHERM; gaz ve buhar türbinleri, atık ısı kazanları (HRSG), kazanlar, baca gazı hatları ve yardımcı sistemler için izolasyon hesabı, detay tasarım, malzeme tedariği, saha uygulaması ve bakım sunar. Yeni tesis yatırımlarında ve planlı duruşlarda ısı kaybı, personel güvenliği, korozyon riski ve bakım erişimi birlikte ele alınır.
PROJEYİ BELİRLEYEN KOŞULLAR
İzolasyon kararını ne belirler?
Sıcaklık ve basıncın yanı sıra sık açılan bağlantılar, termal çevrimler, titreşim, dış ortam ve bakım penceresi sistem seçimini değiştirir. Aynı santraldeki her ekipmana tek malzeme veya sabit kalınlık uygulanmaz. Santral paketleri, ERATHERM'in Endüstriyel İzolasyon hizmet grubundaki tasarım, malzeme ve kalite esaslarıyla aynı çerçevede yürütülür.
- Isı kaybı ve yüzey sıcaklığı: İşletme koşulları için katman kalınlığı ve beklenen dış yüzey sıcaklığı hesaplanır.
- İzolasyon altı korozyon (CUI): Su giriş noktaları, drenaj, kaplama birleşimleri ve muayene erişimi birlikte tasarlanır.
- Servis ve personel güvenliği: Temas edilebilen yüzeyler, sökülüp takılabilir parçalar ve yangın gereksinimleri projeye göre ele alınır.
- Isıl genleşme: Türbin, sıcak hat ve kanal destekleri ile penetrasyonlarda hareket payı bırakılır.
KOMBİNE ÇEVRİM SANTRALLERİ
CCPP için dört sistem, dört farklı uygulama detayı
Gaz türbini, HRSG, buhar türbini ve BOP hatları ayrı sıcaklık rejimleri ve bakım ihtiyaçları taşır. İzolasyon paketleri sistem arayüzlerinde birlikte kontrol edilir.
Gövde ve egzoz
Sıcak gövde, egzoz difüzörü, flanşlar ve genleşme bağlantılarında ısıl hareketi karşılayan, gerektiğinde sökülebilen katmanlar.
Türbin izolasyonuAtık ısı kazanı
Ekonomizer, evaporatör, kızdırıcı, muhafaza, kanallar ve baca arayüzlerinde sıcaklık dağılımı, sızdırmazlık ve dış kaplama tasarımı.
HRSG izolasyonuGövde ve vana grubu
HP/IP/LP bölgeleri, ana buhar bağlantıları, by-pass, drenaj ve vana çevresinde bakım erişimine uygun ceket veya kaset çözümleri.
Sökülebilir ceketlerYardımcı sistemler
Yakıt gazı, sıcak proses hatları, yağ ve soğutma devrelerinde sıcaklığa, yoğuşma ihtimaline ve yangın şartnamesine göre seçim.
BOP hatlarıTERMİK SANTRALLER
Kazandan baca gazı arıtımına termal süreklilik
Kazan muhafazası, yüksek sıcaklık kanalları ve toz tutma sistemlerinde iç yüzey sıcaklığı, asit çiğlenmesi, titreşim ve dış kaplama birlikte tasarlanır.
Kazan gövdesi ve ekonomizer
Kabuk ve ekonomizerde tasarım sıcaklığına, mekanik yüke ve yüzey sıcaklığı hedeflerine uygun katman ve taşıyıcı detayları.
Değirmen ve kül hatları
Titreşim, aşınma, muayene açıklıkları ve bağlantılar dikkate alınarak sistem seçimi ve bakım erişimi.
Elektrofiltre ve baca gazı
Gaz kanallarında asit çiğlenmesi riski, kaplama sürekliliği ve dış ortam yükleri değerlendirilir.
Toz tutucu izolasyonu
DİĞER ENERJİ SİSTEMLERİ
Teknolojiye göre ayrı tasarım esası
Basit çevrim, kojenerasyon ve atık ısı geri kazanımında türbin ve kazan arayüzleri öne çıkar. Biyokütle ve atıktan enerji sistemlerinde kazan ile baca gazı koşulları; jeotermalde dış ortam ve akışkan hatları ayrıca incelenir. Nükleer, SMR, hidrojen ve batarya depolama altyapılarında ilgili tesise özgü kod ve kalite gereksinimleri ayrı kapsamda belirlenir.
ÇALIŞMA MODELİ
Uygulama paketi ve yatırımcı teknik denetimi
İzolasyon iş paketi kapsamı ile yatırımcı adına teknik kontrol farklı sorumluluklardır. ERATHERM, projedeki rolü ve bağımsızlık koşullarını sözleşme başında tanımlayarak her iki çalışma modelinde de görev alabilir.
Yüklenici iş paketi
Isıl hesap, teknik şartname, shop drawing, metraj, malzeme tedariği, erişim planı, uygulama ve saha QA/QC.
Yatırımcı teknik desteği
Şartname ve teklif değerlendirmesi, ITP kontrol noktaları, saha gözetimi, uygunsuzluk ve kapanış kayıtları.
TEKLİF VE METRAJ
Fiyatı belirleyen girdiler, teklifte beklenen çıktılar
Santral izolasyon paketlerinde teklifler çoğu zaman aynı kapsamı içermediği için karşılaştırılamaz. Aşağıdaki girdiler sağlandığında metraj, malzeme ve işçilik kalemleri ayrışır; teklifler aynı esasta değerlendirilebilir.
Bizim ihtiyaç duyduğumuz girdiler
Eksik girdi, teklifte belirsizlik payı olarak fiyata eklenir. Aşağıdaki veri seti bu payı kaldırır.
- Ekipman ve hat listesi; çap, uzunluk, yüzey alanı veya ekipman geometrisi
- İşletme ve tasarım sıcaklıkları, akışkan tipi, çevrim rejimi ve çalışma saatleri
- Hedef ısı kaybı veya temas edilebilir dış yüzey sıcaklığı limiti
- Teknik şartname, kabul kriterleri ve zorunlu malzeme veya marka listesi
- Dış kaplama malzemesi, kalınlığı ve birleşim tercihi
- İskele, erişim, vardiya ve saha güvenlik kuralları
- İş programı, planlı duruş penceresi ve teslim tarihleri
Teklifle birlikte teslim ettiklerimiz
Teklif, tek satırlık bir toplam değil; denetlenebilir bir kapsam dokümanı olarak verilir.
- Isıl hesap özeti; katman kalınlığı ve beklenen yüzey sıcaklığı
- Sistem bazlı metraj (m², mt, adet) ve kullanılan ölçüm esasları
- Malzeme listesi (MTO/BOM), üretici veri sayfaları ve sertifika kapsamı
- Malzeme, işçilik, iskele ve prefabrikasyon ayrıştırmalı birim fiyatlar
- ITP taslağı ve kontrol noktaları
- Kapsam dışı kalemlerin ve tasarım varsayımlarının açık listesi
- Mobilizasyon süresi ile duruş içi ve duruş dışı iş dağılımı
Metrajı büyüten kalemler
Vana, flanş, destek ve enstrüman bağlantıları birim yüzey başına işçiliği artırır. Bu kalemlerin düz boru metrajıyla aynı birim fiyattan değerlendirilmesi, sahada sapma olarak geri döner.
Duruş içine sıkışan iş
Prefabrikasyonu duruş öncesine alınabilen parçalar kritik yoldaki süreyi kısaltır. Duruş içinde yapılacak iş miktarı, maliyetten önce takvimi belirler.
Sökülebilir parça oranı
Sökülebilir ceketlerin ilk yatırımı sabit izolasyona göre yüksektir. Karar, sökme sıklığı ve bakım iş gücü ile birlikte ömür boyu maliyet üzerinden verilir.
Kapsam tanımı, metraj ve teklif girdilerinin genel çerçevesi için Endüstriyel İzolasyon hizmet sayfasına bakabilirsiniz.
MALZEME VE DETAY
Sıcak yüzeyden soğuk hatta seçim matrisi
Malzeme; üretici veri sayfası, ortalama işletme sıcaklığı, mekanik yük, nem, yangın gereksinimi ve bakım yöntemiyle birlikte seçilir. Ürün adından bağımsız olarak tüm sistem detayları doğrulanır.
| Kapsam | Malzeme ve detay örnekleri | Kontrol noktası |
|---|---|---|
| Sıcak yüzeyler | Mineral yün, kalsiyum silikat, yüksek sıcaklık lifleri, mikropor ve aerogel esaslı katmanlar | Servis sıcaklığı, katman kalınlığı, yoğunluk ve taşıyıcı arayüzü |
| Soğuk hatlar | Kapalı hücreli köpük veya cam köpüğü; sürekliliği sağlanan buhar bariyeri | Yoğuşma, su buharı girişi, derzler ve ısı köprüleri |
| Yangın koruması | Şartnameye uygun pasif yangın koruma sistemleri | Test sınıfı, altlık, penetrasyon ve proje onayı |
| Dış kaplama | Alüminyum, galvanizli veya paslanmaz metal; contalı ve sızdırmaz birleşimler | Yağmur yükü, drenaj, korozyon ve servis kapağı |
| Montaj aksesuarları | Destek ringi, pim, çemberleme, ara parça ve sökülebilir ceket bağlantısı | Genleşme, titreşim, ısı köprüsü ve sökme sıklığı |
Hesap yöntemi ve kabul kriterleri teknik şartnameye göre ASTM C680 ve ISO 12241 esaslarıyla belirlenebilir.
TESLİM SÜRECİ
Girdiden ölçüm kayıtlarına izlenebilir iş akışı
Girdi ve ısıl analiz
İşletme/tasarım sıcaklığı, çevre koşulu, erişim ve hedef ısı kaybı veya yüzey sıcaklığı matrisi.
Detay ve malzeme
Katman dizilimi, vana-flanş açılımları, destek ve kaplama çizimleri ile malzeme listesi.
Tedarik ve erişim
Onaylı ürünler, sertifikalar, iskele ve uygulama sırasının iş programına bağlanması.
Saha uygulaması
Türbin, HRSG, kazan ve boru sistemlerinde katman, kaplama, servis açıklığı ve penetrasyon montajı.
Kalite kayıtları
ITP, malzeme izlenebilirliği, ara kontrol, punch list ve kapanış dokümanları.
İşletme doğrulaması
Kontrollü işletme koşullarında yüzey sıcaklığı ve termografi sonuçlarının tasarım beklentisiyle karşılaştırılması.

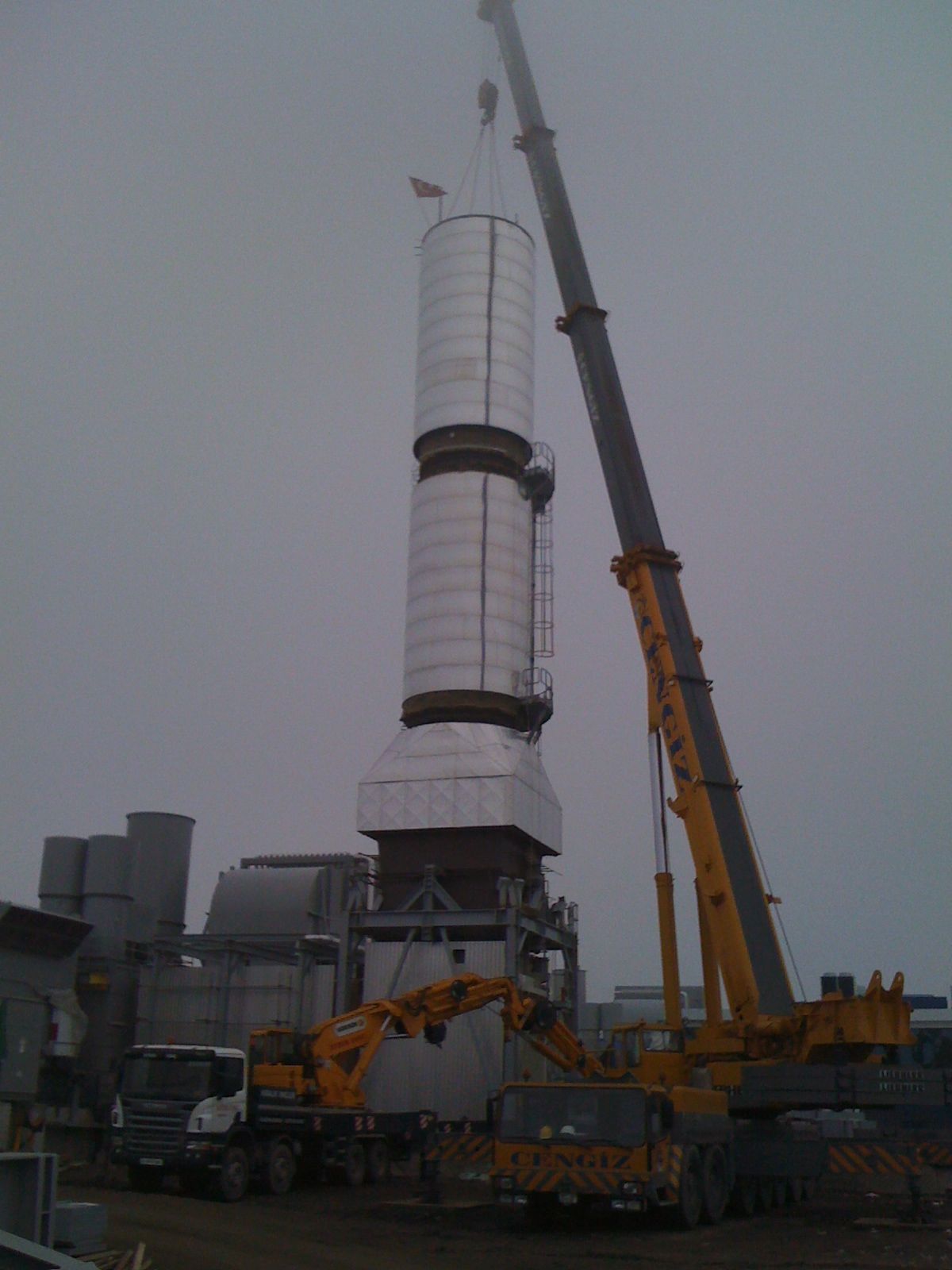

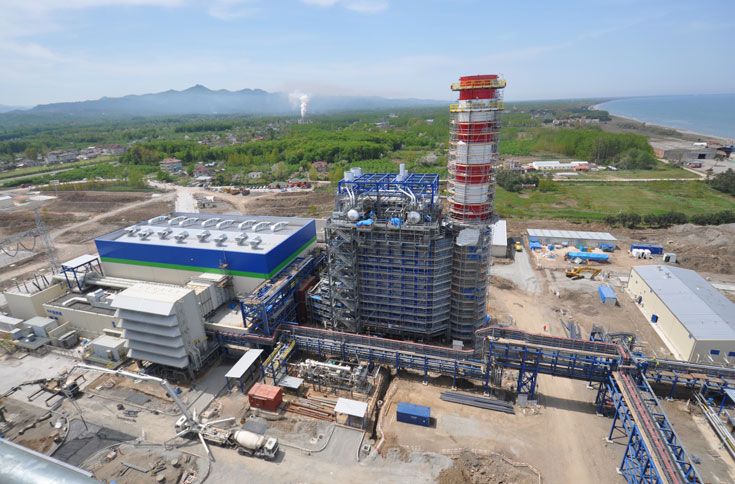

İŞLETME DÖNEMİ
Bakım, onarım ve planlı duruş
Türbin ve vana izolasyonu sık açılan alanlarda sökülebilir sistemlerle planlanır. Duruş öncesi metraj ve prefabrikasyon; duruş sırasında hasarlı izolasyonun sökümü, yüzey kontrolü ve yeniden montaj; devreye alma sonrasında ısı kaçağı taraması aynı iş planında yönetilir.

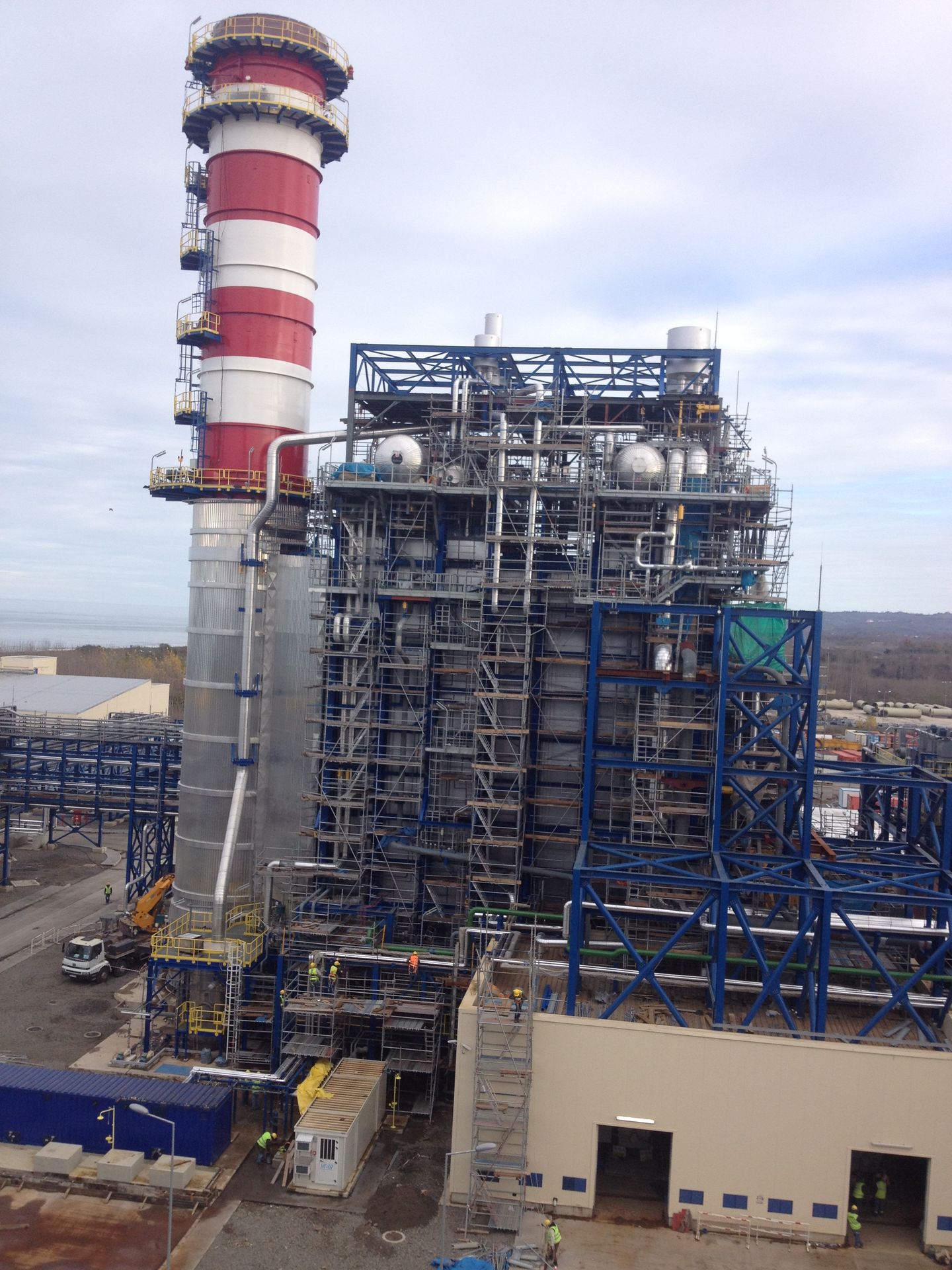

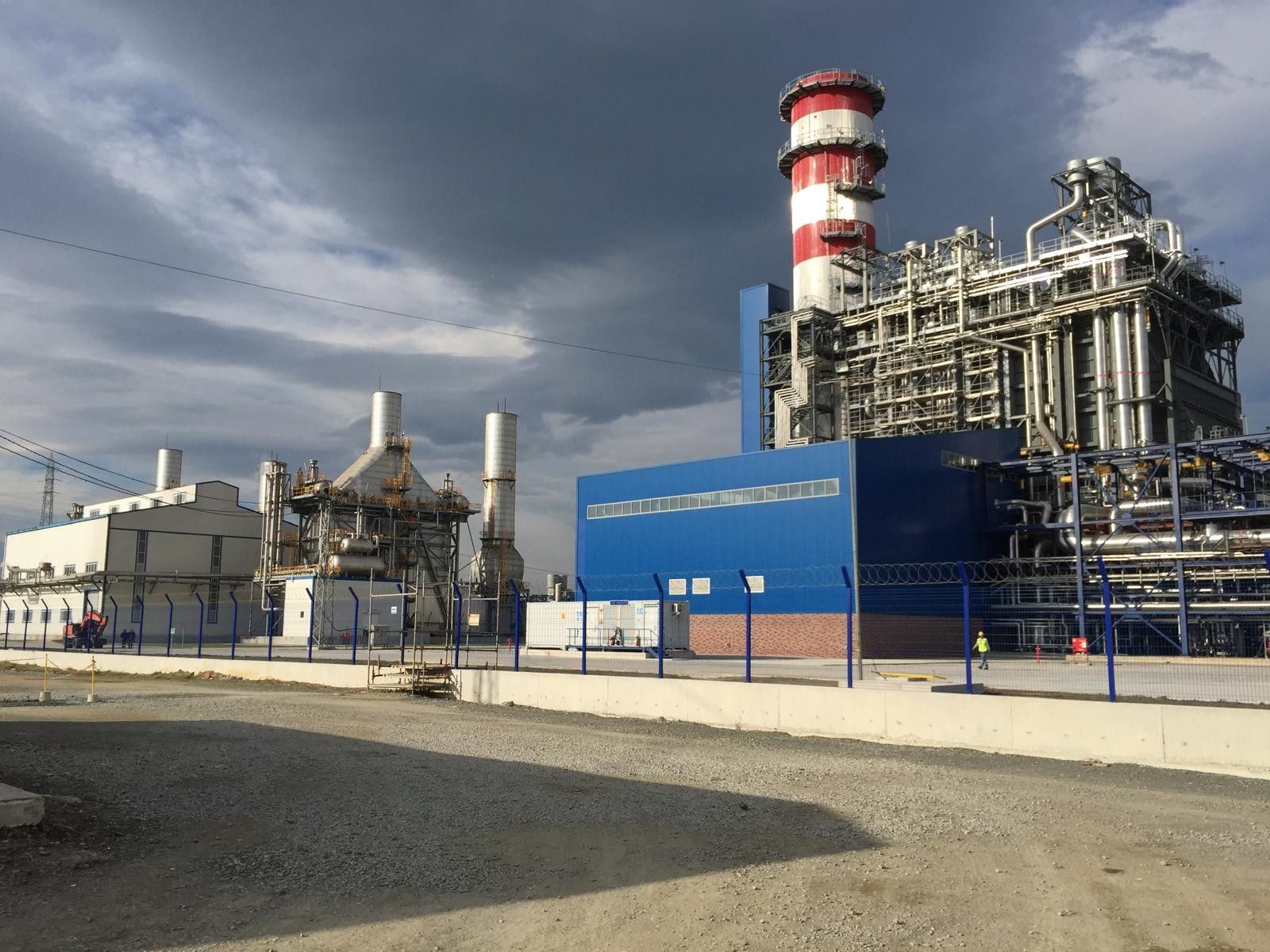

SAHA DENEYİMİ
RWE775 MW kombine çevrim; türbin ve kazan izolasyonu.
OMV890 MW kombine çevrim; türbin ve kazan izolasyonu.
Cengiz EnerjiKombine çevrim santrali izolasyon projeleri.
CENAL ve Afşin Elbistan BTermik santral izolasyonu proje deneyimi.
Santral ölçeğinde proje geçmişi
Endüstriyel katalogda yer alan enerji santrali proje deneyimi 15.000 MW'ın üzerindedir. Aşağıdaki tesis güçleri santrallerin kurulu gücünü belirtir; ERATHERM'in izolasyon kapsamında üstlendiği iş miktarı değildir.
GE, Siemens, METKA, ENKA, TEKFEN ve ITOCHU gibi kuruluşların yer aldığı projelerde üstlenilen görevler, sözleşme ve iş kapsamına göre değişir.
KALİTE VE KABUL
Görünür ve kayıtlı doğrulama
Kalınlık ve ürün doğrulaması montaj sırasında; kaplama birleşimleri ve su giriş noktaları kapatılmadan önce; yüzey sıcaklığı ise işletme dengesi sağlandığında kontrol edilir. Termografi, ölçüm koşulları ve yüzey yayınımı dikkate alınarak değerlendirilir; tek başına izolasyonun toplam ısı kaybını ölçmez.
- Malzeme sertifikası, katman ve metraj kayıtları
- Çember, dikiş, bindirme ve servis kapağı kontrolleri
- Soğuk hatlarda buhar bariyeri sürekliliği
- Uygunsuzluk, düzeltme ve kapanış belgeleri
SIK SORULAN SORULAR
Enerji santrali izolasyonunda teknik kararlar
Enerji santrallerinde izolasyon kalınlığı nasıl belirlenir?
Akışkan ve yüzey sıcaklıkları, ortam sıcaklığı, rüzgâr, ısı iletkenliği, hedef ısı kaybı ve temas edilebilir dış yüzey sıcaklığı birlikte değerlendirilir. Kalınlık, proje şartnamesine göre ASTM C680 veya ISO 12241 hesap esaslarıyla belirlenir.
Gaz ve buhar türbinlerinde hangi sistem kullanılır?
Geometri ve üretici gereksinimine göre sabit izolasyon, sökülebilir ceket veya metal kasetli sistem seçilebilir. Bağlantılar, ölçüm noktaları ve genleşme hareketi bakım erişimiyle birlikte detaylandırılır.
HRSG izolasyonunda hangi bölgeler öne çıkar?
Ekonomizer, evaporatör ve kızdırıcı hatları; kazan muhafazası, egzoz kanalları, baca ve penetrasyonlar ayrı sıcaklık ve genleşme koşullarına göre ele alınır.
İzolasyon altı korozyon riski nasıl azaltılır?
Uygun yüzey hazırlığı ve kaplama, yağmur suyunu uzaklaştıran metal kaplama, drenaj, muayene açıklıkları ve işletme dönemi bakım planı birlikte kullanılır. Malzeme tek başına CUI riskini ortadan kaldırmaz.
Termik santrallerde baca gazı hatlarının yalıtımı nasıl seçilir?
Gaz bileşimi, metal yüzey sıcaklığı, asit çiğlenmesi olasılığı, titreşim ve dış hava koşulları dikkate alınır. Refrakter iç astar gereksinimi ile dış ısıl izolasyon farklı tasarım kalemleridir.
Planlı duruşta sökülebilir ceketlerin faydası nedir?
Tekrarlanan vana ve türbin bakımında parçaları kontrollü sökme, etiketleme ve yeniden montaj olanağı verir. Uygulanabilirliği, parçanın sıcaklık sınıfı ve sökme sıklığına göre incelenir.
Saha performansı nasıl doğrulanır?
Malzeme ve kalınlık kayıtları, kaplama detayları, seçilmiş noktalardaki yüzey sıcaklığı ölçümleri ve uygun koşullarda termografik taramalar tasarım hesabıyla karşılaştırılır.
İzolasyon teklifi için hangi girdiler gerekir?
Ekipman ve hat listesi, işletme ile tasarım sıcaklıkları, hedef ısı kaybı veya yüzey sıcaklığı limiti, teknik şartname ve kabul kriterleri, dış kaplama tercihi, erişim koşulları ve duruş penceresi gerekir. Bu girdiler tamamlandığında metraj, malzeme ve işçilik kalemleri ayrıştırılmış birim fiyatlarla verilebilir; eksik girdi teklifte belirsizlik payı olarak fiyatlanır.
PROJENİZİ GÖRÜŞELİM
Santral izolasyon kapsamını birlikte tanımlayalım.
Türbin ve HRSG ekipman listesi, tasarım koşulları, bakım penceresi ve kabul kriterlerini paylaşın; hesap, detay, tedarik ve uygulama için teknik kapsam oluşturalım.
