−196°C ile −253°C Arası:
Savunma Kriyojeniği İçin Vakum + MLI + Cryogel Mühendisliği
Savunma, uzay ve ileri test altyapılarında kullanılan kriyojenik sistemler; −196°C ile −253°C arası sıcaklıklarda çalışan, son derece hassas ve güvenlik kritik uygulamalardır. Sıvı oksijen (LOX), sıvı hidrojen (LH₂) ve sıvı azot (LN₂) akışkanlarının depolanması, transferi ve test süreçleri; ısı kazancının minimumda tutulmasını, yoğuşma ve buzlanmanın önlenmesini ve sistem stabilitesinin korunmasını zorunlu kılar. ERATHERM; vakum yalıtımlı, çok katmanlı (MLI) ve Cryogel tabanlı ileri izolasyon çözümleriyle roket, uzay ve askeri test altyapılarında güvenilir, uzun ömürlü mühendislik sunar.
Kriyojeniğin Kalbinde: Üç Teknolojinin Sinerjisi
Savunma kriyojeniğinde tek bir izolasyon teknolojisi yeterli değildir. ERATHERM; vakum, MLI ve Cryogel'i tek bir mühendislik mimarisinde birleştirir — konveksiyon, iletim ve radyasyon, aynı sistemde sistematik biçimde yönetilir.
Savunma, uzay ve ileri test altyapılarında kullanılan kriyojenik sistemler; sıvı oksijen (LOX), sıvı hidrojen (LH₂) ve sıvı azot (LN₂) gibi akışkanların depolandığı, taşındığı ve test edildiği güvenlik kritik altyapılardır. Bu sistemlerde ısı kazancının minimumda tutulması, yoğuşma ve buzlanmanın önlenmesi ve sistem stabilitesinin korunması doğrudan görev başarısıyla ilişkilidir.
ERATHERM; vakum yalıtımlı, çok katmanlı (MLI) ve Cryogel tabanlı ileri izolasyon çözümleriyle roket, uzay ve askeri test altyapılarında güvenilir, uzun ömürlü mühendislik sistemleri sunar. Yaklaşımımız; ısı iletimi, konveksiyon ve radyasyonu birlikte ele alan çok katmanlı bir mimari üzerine kuruludur.
En Küçük Isı Girişi Bile Kabul Edilemez
Kriyojenik sistemlerde mühendisliğin görevi çevresel ısı girişini tamamen kontrol altına almaktır. Aksi her durum; akışkanı, sistemi ve görevi tehdit eder.
Kriyojenik Akışkanın Buharlaşması
Isı kazancı sıvı LOX, LH₂ veya LN₂'nin buharlaşmasına yol açar; akışkan kaybı ve verimlilik düşüşü doğrudan operasyonel maliyettir.
Basınç Artışı & Sistem Kayıpları
Buharlaşma basıncı artırır; tahliye sistemleri devreye girer, akışkan dış ortama atılır ve sistem performansında kayıp oluşur.
Test Doğruluğunun Bozulması
Askeri test altyapılarında istenmeyen ısı transferi; ölçüm verilerinde sapma yaratır ve kalifikasyon güvenilirliğini zedeler.
Güvenlik Riskleri
Özellikle LH₂ ve LOX sistemlerinde — sıcaklık kontrol kaybı, yangın ve patlama riskine kadar uzanabilir; bu nedenle izolasyon güvenlik kritik bir disiplindir.
Üç Teknolojinin Bütünleşik Sinerjisi
ERATHERM mimarisinde her teknoloji farklı bir ısı transfer modunu yönetir. Sistem, üçünün birlikte tasarımıyla doğar.
İletim & Konveksiyonu Minimize Eder
Vakum ortamı, gaz molekülleri üzerinden gerçekleşen iletim ve konveksiyon ısı transferini neredeyse sıfıra indirir. Tipik tasarım vakum seviyesi 10⁻⁵ Torr ve altıdır.
Radyatif Isı Geçişini Bastırır
Çok katmanlı yansıtıcı alüminize film ve ara katman (spacer) yapısı, vakum altında baskın hale gelen radyatif ısı akışını sistematik biçimde azaltır.
Kompakt & Düşük λ Çözüm
Aerogel tabanlı Cryogel; çok düşük ısı iletkenliği, esneklik ve düşük ağırlığıyla — sınırlı alanda yüksek izolasyon değeri gerektiren geometrilerde kullanılır.

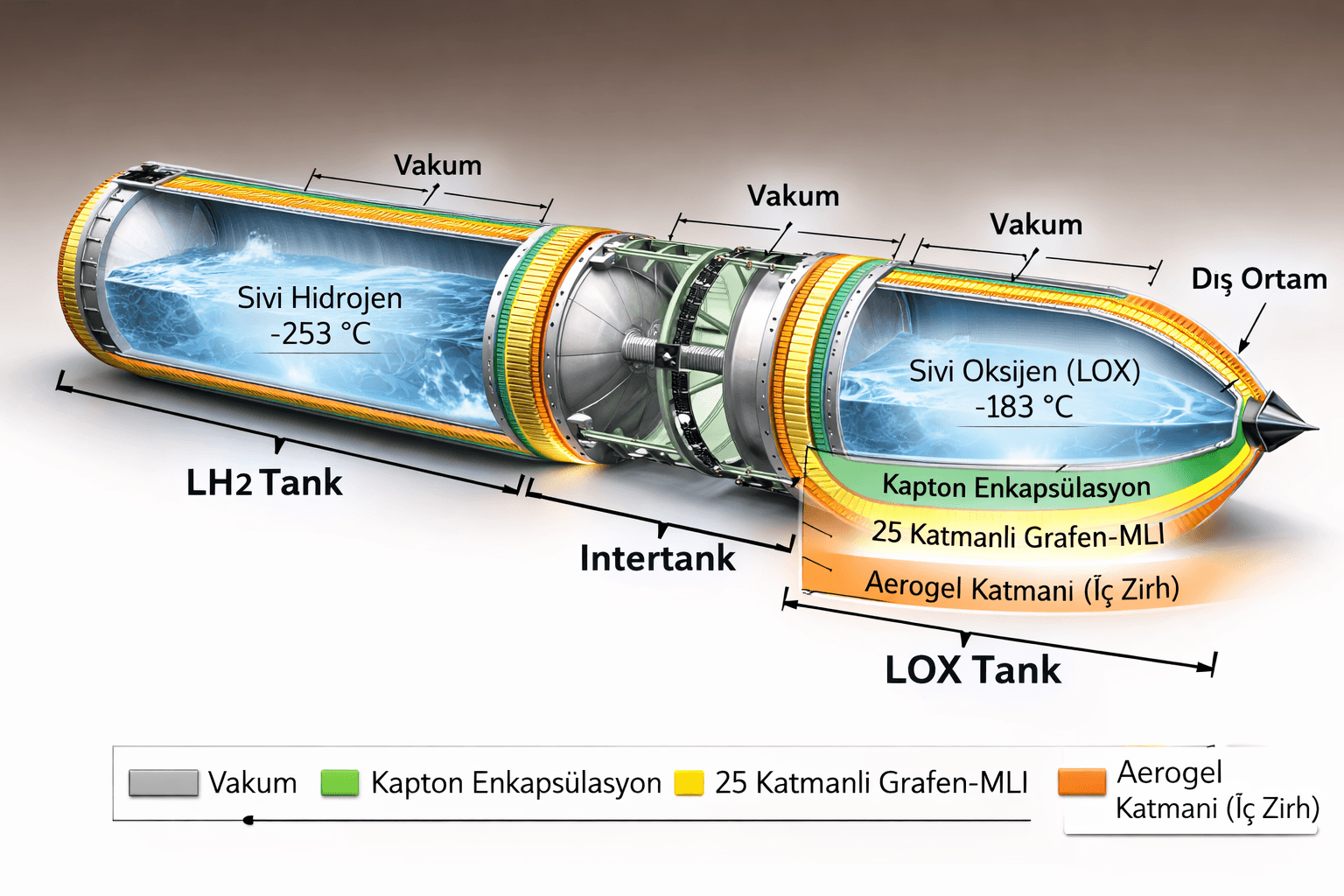

Kriyojen Bazlı Tank Tasarımı — Her Akışkan, Kendi Mühendisliğini İster
Kriyojenik tanklar; savunma ve uzay projelerinde yakıt, oksitleyici ve soğutma amaçlı kullanılan en kritik bileşenlerdir. İzolasyon, depolama güvenliğinin de teminatıdır.
Sıvı Oksijen
Oksitleyici olarak kullanılan LOX; yanıcı malzemelerle teması kabul etmez. Vakum yalıtımlı tank, MLI bariyer ve oksijen uyumlu temiz malzeme stratejisi temel tasarım kriterlerimizdir.
Sıvı Hidrojen
Mevcut endüstriyel kriyojenlerin en soğuğu. Yüksek katmanlı MLI, geliştirilmiş vakum sızdırmazlığı ve düşük outgassing malzemelerle ekstrem termal disiplin gerektirir.
Sıvı Azot
Soğutma, test ve yardımcı süreçlerde yaygın kullanılan inert akışkan. Vakum yalıtımlı tank, Cryogel destekli boyun ve transfer noktaları ile düşük boil-off tasarımı.
ERATHERM bu alanda şunları sunar:
- Vakum yalıtımlı tank ve vakum ceketli borulama (VJP) sistemleri
- Çok katmanlı MLI (Multi-Layer Insulation) çözümleri
- Cryogel bazlı yüksek performanslı izolasyon
- Düşük outgassing ve yüksek saflık gerektiren uygulamalara uygun malzemeler
- ASME B31.3, EN 13458 ve EN 13530 çerçevesinde detay mühendislik

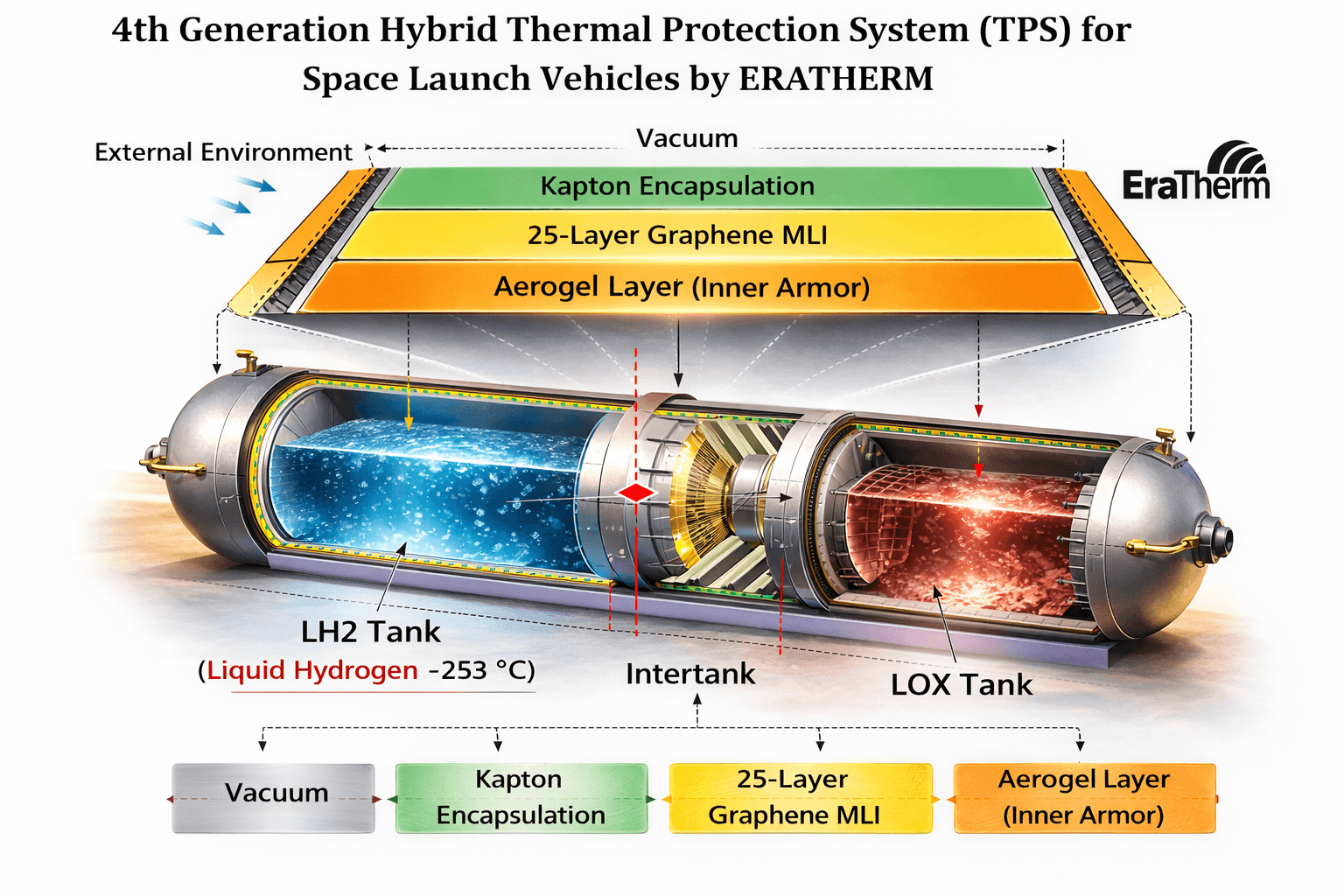

Yakıt Hattından Vana Detayına: Tüm Sistemde Termal Disiplin
Roket motorları, yakıt hatları ve uzay sistemleri; kriyojenik akışkanların stabil şekilde muhafaza edilmesini ve kontrollü transferini gerektirir. En küçük termal dengesizlik, görev başarısını doğrudan etkileyebilir.
Yakıt Hatları & Vanalar
Lokal kriyojenik izolasyon; vakum ceketli transfer hatları, Cryogel destekli vana ve flanş çözümleriyle düşük boil-off ve hızlı yakıt akışı.
Hafif & Yapısal Uyum
Yapısal elemanlarla uyumlu, hafif ve yüksek performanslı izolasyon — fırlatma için ağırlık bütçesine duyarlı tasarım.
Maksimum Isı Bariyeri
Vakum + MLI kombinasyonu ile radyatif ve iletken ısı transferinin birlikte minimize edildiği çok katmanlı bariyer mimarisi.
Tekrarlı Operasyon Dayanımı
Termal çevrim, mekanik titreşim ve fırlatma yüklerine dayanıklı malzeme ve detay tasarımı; çok defalı test/uçuş profili için uzun ömür.
Ölçüm Hassasiyetinin Sınırı: Kriyojenik İzolasyon
Savunma Ar-Ge merkezleri ve test tesislerinde kriyojenik sistemler; motor testleri, malzeme karakterizasyonu ve çevresel simülasyonlar için kullanılır. İzolasyon, ölçüm doğruluğu ve operasyonel güvenliğin belirleyicisidir.
Vakum Uyumlu Kriyojenik Sistemler
TVAC ve thermal balance test odalarıyla uyumlu, outgassing-free ve vakum sertifikalı malzeme stratejisiyle tasarlanan kriyojenik izolasyon.
TVAC İncele ›Düşük Titreşim & Düşük Termal Gürültü
Hassas ölçüm zincirinde sapma yaratmayan, mekanik olarak izole, termal olarak kararlı sistem mimarisi.
Soğuk Sistemler ›Sensör & Ölçüm Ekipmanı Koruması
Test edilen objenin etrafındaki sensör hattı; lokal kriyojenik izolasyonla sıcaklık dalgalanmasından korunur.
MLI / Vakum Tasarımı ›Uzun Süreli Stabilite
Çoklu test çevriminde kararlı performans; termal yorulma, mekanik gevşeme ve malzeme yaşlanması göz önünde.
Sistem Tasarımı ›Vakum + Kriyojenik Bir Arada Çalışıyorsa, Malzeme Sertifikası Tek Sayfa Değildir
Savunma ve uzay sınıfı kriyojenik sistemlerde, outgassing yapan tek bir bileşen tüm vakum mimarisini yıkar. Malzeme seçimi mühendislik kararının çekirdeğidir.
ECSS-Q-ST-70 Kalifiye Havuz
Tüm MLI, spacer, bant ve destek malzemeleri Avrupa uzay sınıfı (ECSS-Q-ST-70) kalifikasyona sahip tedarikçilerden seçilir.
ASTM E595 TML & CVCM
Outgassing davranışı için TML < %1 ve CVCM < %0,1 limitleri; her bileşen için izlenebilir sertifika.
LOX-Uyumlu Temizlik
LOX sistemlerinde organik kontaminasyon kabul edilemez; oksijen sınıfı temizlik prosedürleri ile sertifikalı uygulama.
Soğuk Şok Dayanımı
Tekrarlı dolum/boşaltım çevriminde malzeme bütünlüğü; termal şok testleriyle kalifiye edilmiş bileşen seçimi.
Savunma & Uzay Sınıfı Kriyojenik Referansları
Her proje uluslararası kriyojenik, vakum ve uzay sınıfı malzeme standartları çerçevesinde yürütülür.
Çoklu Fizik, Çoklu Katman, Tek Bir Sorumluluk
Kriyojenik izolasyon; ısı transferinin üç yolunu, malzemenin vakum davranışını ve sistemin güvenlik bütünlüğünü aynı anda yönetir. ERATHERM bu denklemi tek bir ekiple kurar.
Çoklu Fizik Tasarım
İletim, konveksiyon ve radyasyon — üç ısı transfer modu, vakum + MLI + Cryogel sinerjisiyle aynı sistemde yönetilir.
Savunma Sınıfı Malzeme
ECSS-Q-ST-70 ve ASTM E595 sertifikalı, kalifiye tedarikçi havuzundan seçilen vakum uyumlu malzemeler.
Sahaya İnebilen Detay
Üretilebilir, monte edilebilir ve bakım yapılabilir detay; "çizimde güzel, sahada çalışmaz" tasarım yok.
Vakum Altı Doğrulama
Vakum sızdırmazlık testleri, soğuk şok kalifikasyonu ve boil-off ölçümleri ile teslim öncesi performans doğrulaması.
Uzun Ömür Odaklı
Çoklu termal çevrim ve tekrarlı operasyon altında kararlı performans; mekanik gevşeme ve malzeme yaşlanması göz önünde.
Termal Analizden Vakum Kalifikasyonuna 6 Aşama
Her adımda belgelenmiş çıktı; her teslim, kalifikasyon paketinin bir parçasıdır.
Termal & Vakum Analizi
Kriyojen sıcaklığı, depolama/transfer profili, radyatif yük ve vakum seviyesi modellenerek tasarım girdileri belirlenir.
Malzeme Stratejisi & Outgassing
ECSS-Q-ST-70 ve ASTM E595 verilerine göre TML <%1, CVCM <%0,1 sertifikalı, vakum uyumlu MLI ve Cryogel/Aerogel malzemeleri seçilir.
Vakum + MLI + Cryogel Tasarımı
Vakum ceket geometrisi, MLI katman sayısı/spacer seçimi ve Cryogel bölgesel kullanım stratejisi entegre sistemde birleştirilir.
Detay Tasarım & Şartname
Tank, transfer hattı, vana, flanş, destek ve genleşme detayları; ASME B31.3 ve EN 13458/13530 çerçevesinde dokümante edilir.
Uygulama & Vakum Kalifikasyonu
Onaylı prosedürlerle uygulama; vakum sızdırmazlık testi ve soğuk şok testleriyle performans doğrulaması.
Kalifikasyon & Teslim
Sistem performansı, malzeme sertifikaları, vakum test verileri ve uygulama kayıtları savunma/uzay sınıfı dokümantasyon olarak teslim edilir.
Savunma Kriyojenik İzolasyon Mühendisliği İçin ERATHERM
LOX, LH₂ ve LN₂ sistemleri için tasarım, malzeme stratejisi, uygulama ve vakum kalifikasyonunu tek çatı altında planlayalım.
