NBC/CBRN Korunaklı Yapılarda Termal Bariyer ve Hermetik Sızdırmazlık
ERATHERM; korunaklı komuta merkezleri, sığınaklar ve kritik görev tesislerinde termal kabuk, hermetik membran, filtreli havalandırma ve temiz/kirli basınç zonlarını tek sistem olarak ele alır. Isı köprülerinden kablo geçişlerine kadar her arayüzü tasarlar; basınç, kaçak ve işlev testleriyle doğrulanabilir bir koruma mimarisi oluşturur.
Kabuktan Hava Kilidine Her Arayüz Aynı Koruma Zincirindedir
NBC (Nuclear, Biological and Chemical) ve CBRN (Chemical, Biological, Radiological and Nuclear) projelerinde zon sınırları, yapı fiziği, hava ve yangın bariyerleri aynı kabul planına bağlanır.
Uygulama alanları
- Duvar, tavan ve zeminde termal katman
- Derz ve birleşimlerde hermetik membran
- Temiz/kirli zonlar ve hava kilidi (airlock)
- Filtreli havalandırma ve kanal geçişleri
- Yangın bariyeri ve duman geçişi kontrolü
- Kablo-boru penetrasyonları ve servis şaftları
Sunduğumuz çözümler
- Isı köprüsü kesici detaylar ve yoğuşma kontrolü
- İklime uygun buhar bariyeri tasarımı
- Duvar/tavan/zemin boyunca membran sürekliliği
- Kapı, damper, filtre ve kanal geçişlerinde sızdırmazlık
- Sınıf uyumlu yangın durdurucu (firestop) arayüzler
- Sökülebilir, bakımı yapılabilir modüler penetrasyonlar
Mühendislik ve doğrulama
- Basınç farkı (ΔP) ve zon geçişi senaryoları
- Filtre/fan debisi ve hava akışı analizi
- CFD (Computational Fluid Dynamics) ve termal analiz
- Basınç tutma ve hava kaçağı ölçümü
- Damper, hava kilidi ve alarm fonksiyon testleri
- FAT (Factory Acceptance Test) / SAT (Site Acceptance Test) kayıtları
Tasarımı belirleyen faktörler
| Zon basıncı ve hava yolu | Temiz ve kirli bölgeler, hava kilidi, filtreli besleme ve tahliye stratejisi |
|---|---|
| Yapı kabuğu ve nem | Isı köprüleri, buhar geçişi, yoğuşma, yeraltı suyu ve drenaj |
| Kapı, damper ve penetrasyon | Hareket, bakım erişimi, modüler sızdırmazlık ve yangın sınıfı |
| Sistem kabulü | Basınç tutma, kaçak, sıcaklık/nem ve işlev testleri için proje eşikleri |

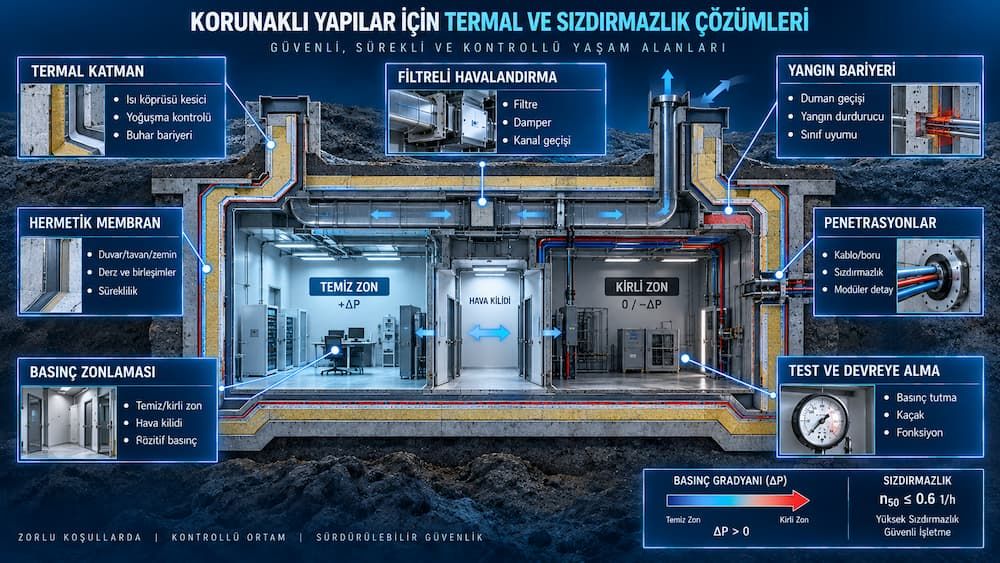

n₅₀ ve ΔP ayrı doğrulanır. Görseldeki n₅₀ ≤ 0,6 1/sa, örnek bir kabuk hava sızdırmazlığı hedefidir; tüm NBC/CBRN yapılar için genel kabul değeri değildir. Hedef basınç farkı, ölçüm yöntemi ve koruma kabul ölçütleri proje şartnamesinde ayrıca belirlenir.
Koruma Seviyesi En Zayıf Birleşim ve Penetrasyonla Sınırlıdır
Duvar veya panel performansı tek başına yeterli değildir. Kapı, damper, kablo-boru geçişi, drenaj, derz ve filtreli havalandırma arayüzleri aynı basınç ve sızdırmazlık mimarisinde çözülmelidir.
Basınç Zonu ve Hava Akışı
Temiz zonun korunması, kirli zonun ayrılması, hava kilitleri, filtreli taze hava, tahliye ve kaçak yollarının CFD veya ağ modeliyle değerlendirilmesi. Basınç gradyanı görev senaryosuna göre tanımlanır.
Hermetik Bariyer Sürekliliği
Panel, membran, derz, kapı, damper ve penetrasyonların aynı sızdırmazlık sınıfı içinde detaylandırılması.
Termal ve Nem Güvenliği
Yüzey sıcaklığı, su buharı geçişi, yoğuşma ve küf riskinin iç/dış tasarım koşullarıyla birlikte incelenmesi.
Basınç, Hava Akışı ve Yapı Fiziğinin Tek Modelde Birleştirilmesi
Korunak geometrisi, zonlar, insan ve ekipman ısı yükleri, filtreli havalandırma ve iklim verileri modele aktarılır; kaçak yolları ve yoğuşma riski tasarım seçenekleriyle karşılaştırılır.
Termal Kabuk ve Isı Köprüleri
Duvar, tavan, zemin ve mekanik bağlantılarda sıcaklık dağılımı ile yoğuşma riskinin incelenmesi. Termal bariyer, buhar kesici ve hermetik katmanın birleşim noktalarındaki sürekliliği birlikte çözülür.
Çevresel Doğrulama Yaklaşımı
Basınç, sıcaklık ve yüzey ölçümlerinin proje kabul kriterleriyle karşılaştırılması. Hava kilidi, damper, filtreli besleme ve alarm işlevleri gerçek işletme senaryolarında izlenir.
Termal, Hava, Buhar ve Yangın Bariyerleri Birbirini Kesmeden Çalışmalıdır
Her bariyer farklı bir riski yönetir; birleşim ve penetrasyonlarda süreklilik, malzeme uyumu ve denetlenebilirlik birlikte sağlanmalıdır.
Basınç ve Sızdırmazlık
Derz, kapı, damper ve penetrasyonlarda kontrollü kaçak seviyesi ile pozitif basınç zonlarının korunması.
Yoğuşma ve Nem Kontrolü
İklim ve işletme koşullarına göre su buharı yönü, çiy noktası ve katman içi yoğuşma riskinin yönetilmesi.
Duman ve Geçiş Güvenliği
Yangın durdurucu detayların hava/buhar bariyerini bozmayacak şekilde proje sınıflarına göre uyarlanması.
NBC/CBRN Korunaklı Yapılar İçin Teknik Paketler
Malzeme seçimi tek başına yapılmaz; basınç, filtrasyon, yangın güvenliği, yoğuşma, mekanik dayanım, bakım erişimi ve test yöntemi aynı karar matrisinde değerlendirilir.
Duvar, Tavan ve Zemin Kabuğu
Termal katman, hermetik membran, su yalıtımı ve mekanik korumanın kesintisiz sistem olarak detaylandırılması.
Blast Door ve Hava Kilitleri
Kapı contaları, eşikler, kasa bağlantıları ve iki kapılı geçişlerde basınç/sızdırmazlık sürekliliği.
Filtreli Havalandırma
Filtre, fan, damper ve kanal geçişlerinde basınç zonlaması, ısı yükü, yoğuşma ve servis erişimi kontrolü; filtrasyon seviyesi görev ve tehdit senaryosuna göre seçilir.
Kablo ve Boru Penetrasyonları
Sökülebilirlik, yangın durdurma, gaz sızdırmazlık ve termal köprü kriterlerini birleştiren modüler detaylar.
Gömülü Yapı ve Drenaj
Toprak teması, hidrostatik basınç, drenaj, su yalıtımı ve iç yüzey yoğuşmasının birlikte değerlendirilmesi.
Test ve Devreye Alma
Basınç tutma, kabuk hava sızdırmazlığı, lokal kaçak, duman izi, sıcaklık/nem, hava kilidi ve damper fonksiyon testlerinin kabul planına bağlanması.
Korunak Tasarımında Netleştirilmesi Gereken Veriler
Koruma ve Basınç Konsepti
Zonlar, hedef basınç farkları, kaçak kabulü, hava kilitleri ve acil durum senaryoları.
Doluluk ve Isı Yükleri
Personel, jeneratör, elektronik, aydınlatma ve görev ekipmanlarının zamana bağlı yükleri.
Yapı Geometrisi
Duvar, tavan, zemin, kapılar, şaftlar, menfezler ve tüm servis penetrasyonları.
Filtrasyon ve HVAC
Filtre sınıfı, hava debisi, fan eğrisi, damper düzeni, soğutma ve nem kontrol kapasitesi.
Çevre ve Zemin
Dış tasarım sıcaklığı, nem, toprak sıcaklığı, yeraltı suyu ve drenaj koşulları.
Kabul ve Test Kriterleri
Basınç tutma, kaçak, sıcaklık, nem, yangın geçişi ve fonksiyon testi limitleri.
Koruma Konseptinden Basınç ve Sızdırmazlık Doğrulamasına
Gereksinim ve Zon Matrisi
Koruma konsepti, basınç zonları, iklim koşulları, süreklilik ve kabul kriterlerinin tanımlanması.
CFD ve Yapı Fiziği
Hava akışı, kaçak yolları, sıcaklık, nem ve termal köprülerin sayısal olarak değerlendirilmesi.
Detay ve Uygulama
Membran, kapı, damper, penetrasyon, yangın durdurma ve kalite kontrol detaylarının uygulanması.
FAT/SAT ve Teslim
Basınç, kaçak, filtre ve damper fonksiyonları ile sıcaklık ve nem ölçümlerinin izlenebilir kabul dosyasına dönüştürülmesi.
NBC/CBRN Korunaklı Yapı İzolasyonu Hakkında
Hermetik izolasyon yalnızca membran uygulaması mıdır?
Mevcut bir sığınakta iyileştirme yapılabilir mi?
Yangın durdurucular hermetik bariyeri bozar mı?
Görseldeki n₅₀ ≤ 0,6 1/sa tüm korunaklar için zorunlu mu?
Pozitif basınç tek başına yeterli koruma sağlar mı?
NDA kapsamındaki tesis verileri nasıl yönetilir?
Korunaklı Yapınızın Bariyer ve Basınç Mimarisini Birlikte Değerlendirelim
Koruma konsepti, zonlar, geometri, HVAC/filtrasyon, iklim koşulları ve test kriterlerini paylaşın; analizden uygulama ve SAT doğrulamasına teknik paketi oluşturalım.
