Uzay ve Uydu Sistemleri İçin Vakum + MLI Termal İzolasyon Mühendisliği
Uydu dış yüzeyinden roketin LH₂/LOX tankına kadar radyatif ısı yükünü, destek iletimini ve vakum koşullarını görev seviyesinde çözüyoruz. Çok Katmanlı Yalıtım (MLI, Multi-Layer Insulation) tasarımını kriyojenik arayüzler, temiz oda montajı ve Isıl Vakum Testi (TVAC, Thermal Vacuum Test) ile doğrulanan tek teknik paket olarak ele alıyoruz.
Vakum ve MLI tasarımını her arayüzde aynı ölçütle yürütüyoruz
Uydu üzerinde yörünge vakumu, kriyojenik depoda tasarlanmış vakum ceketi, atmosfer içindeki kalkış safhası ve TVAC odası farklı sınır koşullarıdır. Katman, malzeme ve kabul kriterleri her görev ortamına göre belirlenir.
MLI performansı katman sayısından fazlasıdır
Radyatif görüş faktörleri, yüzey yayınımı, spacer, sıkıştırma, dikiş ve örtüşmeler, penetrasyonlar ve destek elemanları toplam ısı yükünü birlikte belirler. Vakum kalitesi değiştiğinde artık gaz iletimi de bütçeye katılır; malzeme seçimi ancak sistem sınırlarıyla birlikte anlam kazanır.
Radyasyon kontrolü
- Güneş, albedo ve gezegen kızılötesi yükleri
- Reflektör yüzeyin emicilik ve yayınımı
- Shroud ve ekipman görüş faktörleri
- Katman sayısı, yoğunluğu ve sıkışma
- Kenar kapama, dikiş ve örtüşme kayıpları
İletim yolları
- Askı, montaj ayağı ve destekler
- Kablo demeti ve termal köprüler
- Boru, vana ve enstrümantasyon geçişleri
- Panel temas direnci ve iletken bantlar
- Radyatöre yönlendirilen kontrollü ısı yolu
Vakum rejimi
- Yörüngedeki açık uzay vakumu
- Tank ve hatlarda sızdırmaz vakum ceketi
- TVAC odasında pompalama ve tahliye
- Gaz salımı (outgassing) ve malzeme uygunluğu
- Kaçak, basınç izleme ve kabul testi
Tasarımı belirleyen faktörler
- Radyatif çevre
- Görüş faktörü, yüzey yayınımı ve sıcaklık sınırları
- Vakum seviyesi ve süresi
- Gaz iletimi, tahliye ve MLI performansı
- Destek ve kablo geometrisi
- Parazitik iletim yolları
- Katman ve kenar işçiliği
- Sıkışma, boşluk, açıklık ve tekrar üretilebilirlik
LH₂ ve LOX tanklarında kriyojenik bariyer; nozül bölgesinde ayrı TPS

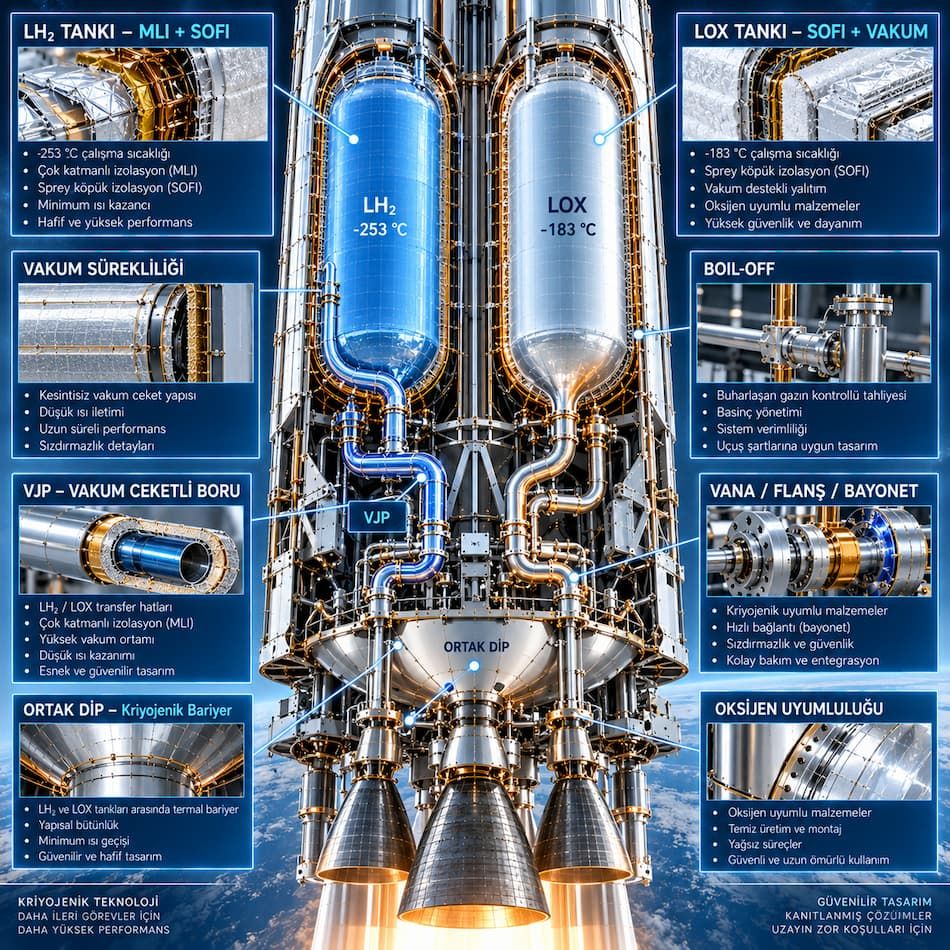

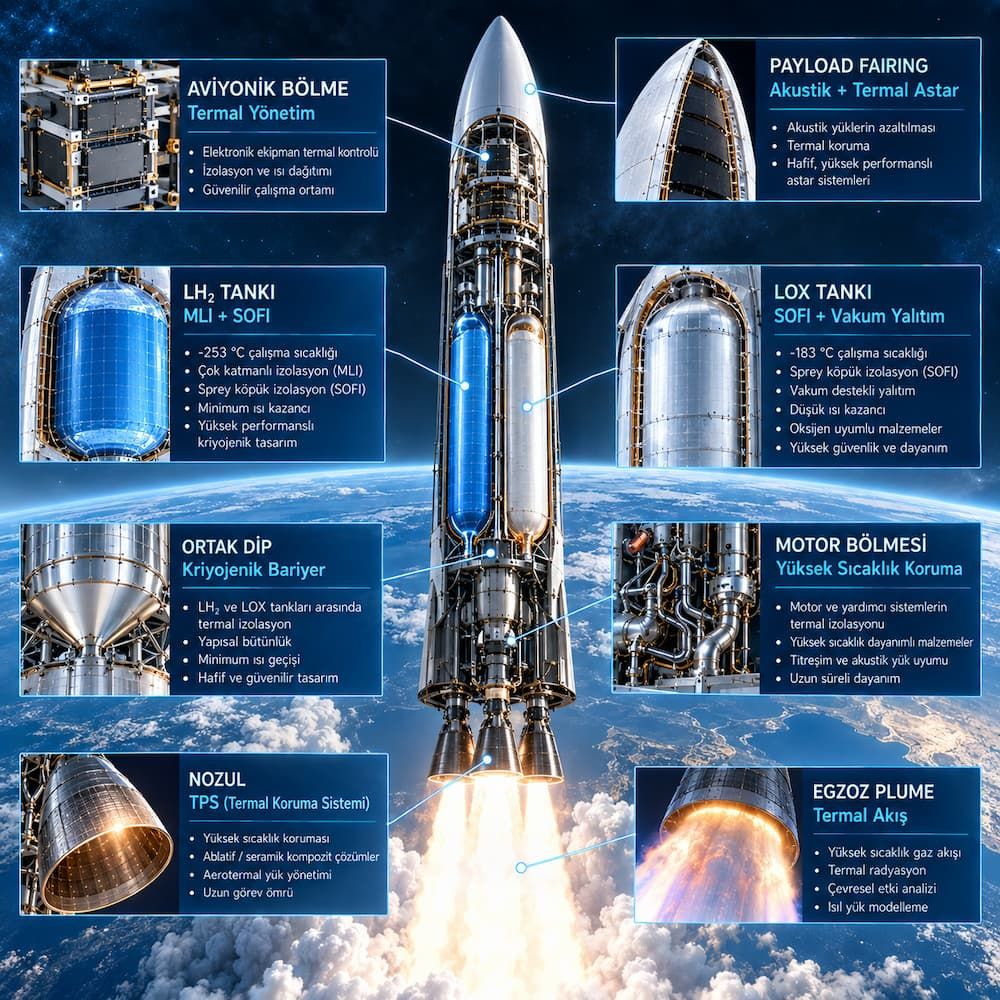

Hero görselindeki kriyojenik tanklar, ortak dip, aviyonik, kaporta, motor ve egzoz aynı aracın farklı termal görevleridir. LH₂ tankında MLI ile Püskürtme Köpük Yalıtımı (SOFI, Spray-On Foam Insulation), LOX tankında SOFI ve projeye uygun vakumlu mimari, ortak dipte ise iki sıcaklık bölgesi arasındaki bariyer birlikte değerlendirilir. Nozül ve motor sıcak bölgeleri Termal Koruma Sistemi (TPS, Thermal Protection System) ile kendi görev limitlerinde tasarlanır.
Kriyojenik tanklar
- LH₂ tankı · MLI ve SOFI arayüzü
- LOX tankı · SOFI ve vakum yalıtımı
- Ortak dip · iki akışkan arasında kriyojenik bariyer
- Dolum, bekleme ve tahliye ısı yükü
- Boil-off, vakum ve malzeme uyumluluğu
Uçuş donanımı
- Aviyonik bölme · sıcaklık kararlılığı
- Faydalı yük kaportası · akustik ve termal astar
- Gövde panelleri ve kademe arayüzleri
- Yapısal destek ve kablo iletimi
- Yörüngeye geçişte değişen çevre
- Elektronik ekipmanda yalıtım ile ısı dağıtımı dengesi
- Kaporta astarında kütle, akustik yük ve termal gereksinim
Yüksek sıcaklık bölgesi
- Motor bölmesi · sıcak yüzey koruması
- Nozül çevresi · TPS arayüzleri
- Egzoz plume · yer sistemlerine ısıl akı
- Kriyojenik servisle sıcak bölge ayrımı
- Malzeme limitleri ve test senaryosu
- Motor çevresinde titreşim ve akustik yük uyumu
- Nozülde aerotermal yük ve ablatif/seramik kompozit seçenekleri
- Egzozda sıcak gaz akışı, radyasyon ve çevresel etki analizi
Nominal atmosfer basıncında LH₂ yaklaşık −253 °C, LOX yaklaşık −183 °C kaynar; gerçek tasarım sıcaklığı basınç, faz ve operasyon profiline göre belirlenir. MLI, SOFI ve TPS birbirinin yerine geçmez.
Fırlatma aracı ve yer destek mimarisini inceleyinReflektör, ayırıcı ve kenar detayları birlikte kalifiye edilir
MLI ve vakum mimarisi; reflektörün yüzey özellikleri, ayırıcı katman (spacer), katman yoğunluğu, sıkıştırma, dikiş/örtüşme ve penetrasyon geometrisini birlikte kapsar. MLI uygulamasının zorlaştığı dar bağlantı bölgelerinde aerojel veya proje özelinde uygun bariyerlerle lokal hibrit çözüm geliştirilir.
25 katmanlı bir MLI dizilimi sabit ürün tarifi değildir; katman sayısı, reflektör/ayırıcı seçimi, kaplama ve lokal aerojel arayüzleri görev ısı bütçesi, malzeme uygunluğu, vakum seviyesi ve test sonuçlarına göre belirlenir.
Katman mimarisi
- Reflektör ve spacer kombinasyonu
- Katman sayısı ve birim alan kütlesi
- Perforasyon ve vakum tahliyesi
- Sıkışma, örtüşme ve kenar kayıpları
- Yüzey emiciliği, yayınımı ve ESD
Geometri ve montaj
- 2D/3D CAD ve özel blanket şablonu
- Flanş, sensör ve destek açıklıkları
- Bağlantı, grommet ve sabitleme
- Optik ve anten arayüzü temizliği
- İşçilik kaydı ve sökülebilirlik
Kalifikasyon
- Malzeme lotu ve gaz salımı taraması
- Radyatif ve iletimsel ısı kaçağı
- Vibrasyon ve termal çevrim sonrası kontrol
- Blanket konfigürasyonu ve izlenebilirlik
- TVAC termal model korelasyonu
Tasarımı belirleyen faktörler
- Görev ve yörünge profili
- Güneş/gölge süreleri, yönelim, iç güç yükleri ve sıcaklık limitleri
- Uzay aracı geometrisi
- Panel, radyatör, MLI bölgeleri ve hassas ekipman arayüzleri
- Doğrulama kriteri
- Model–TVAC sıcaklık farkı, ısı kaçağı ve ölçüm belirsizliği
Tank, vakum ceketli hat ve penetrasyonda toplam ısı kaçağı
Kriyojenik alt sistemde yalnızca düz yüzeye bakmak yeterli değildir. İç kap, dış vakum ceketi, MLI, düşük iletken spacer/destek, vana–flanş, kompansasyon, saha birleşimi ve sensör geçişleri birlikte modellenir; vakum sürekliliği ve akışkan uyumluluğu kabul planına bağlanır.
Uygulama alanları
- LH₂, LOX, LN₂ ve proje akışkanları
- Kriyojenik tank ve ortak dip arayüzü
- Vakum Ceketli Boru (VJP, Vacuum-Jacketed Pipe)
- Rijit/esnek transfer hattı
- Vana, flanş ve bayonet bağlantı
- Test nesnesi soğutma servisleri
Mühendislik
- Radyasyon ve destek iletimi hesabı
- Vakum ceketi kaçak ve pompalama planı
- Termal büzülme ve sabit/kayar noktalar
- Oksijen servisine uygun malzeme ve temizlik
- Yoğuşma ve buzlanma kontrolü
- Sökülebilir bakım bölgeleri
- Kesintisiz vakum ceketi ve bağlantı sızdırmazlığı
- Basınç yönetimi ve buharlaşan gazın kontrollü tahliyesi
- LOX temaslı parçalarda yağsız temizlik ve montaj kontrolü
Doğrulama
- Akışkan, basınç ve faz senaryosu
- Isı kaçağı ve boil-off hedefi
- Vakum/kaçak izleme
- Soğuk test ve yüzey sıcaklığı
- Malzeme uyumu, lot ve temizleme kaydı
- As-built kalite dosyası
- Bayonet montajında bağlantı, sızdırmazlık ve bakım erişimi
Tasarımı belirleyen faktörler
- Akışkan, basınç ve görev süresi
- LH₂/LOX koşullarında ısı yükü, boil-off ve kontrollü tahliye hesabı
- Vakum sürekliliği
- Ceket birleşimleri, tahliye, sızıntı limiti ve uzun süreli izleme
- Hat ve bağlantı geometrisi
- VJP, vana, flanş, bayonet ve desteklerdeki yerel ısı köprüleri
- Oksijen servisi
- Malzeme uyumu, yağsız temizlik, montaj ve kayıtlı kabul kriterleri
Uzay aracının dış MLI örtüsü yörüngedeki vakumda çalışır; kriyojenik tank veya transfer hattının yalıtımı ise görevine bağlı olarak ayrıca tasarlanmış sızdırmaz bir vakum ceketi gerektirebilir.
Kriyojenik sistemler ve fırlatma ikmalini inceleyinUydu yüzeyinden kriyojenik faydalı yüke bütüncül termal tasarım
Uydu gövdesi, faydalı yük, aviyonik ve bataryanın sıcaklık sınırları yörünge geçişlerinde birlikte korunur. MLI örtüleri istenmeyen radyatif ısı alışverişini sınırlarken radyatör ve kontrollü iletim yolları atılması gereken ısıya hizmet eder; optik ve RF arayüzleri kendi yüzey gereksinimleriyle detaylandırılır.
Yüzey ve alt sistemler
- Uydu gövdesi ve dış paneller
- Elektro-optik faydalı yük
- Aviyonik ve batarya bölmeleri
- CubeSat güç elektroniği
- Güneş paneli ve anten arayüzleri
- Radyatör ve optik yüzeyler
Termal çözüm
- MLI blanket ve kenar mimarisi
- Radyatör / MLI bölgelerinin ayrılması
- Termal Arayüz Malzemesi (TIM)
- Bakır veya grafen esaslı termal kayış
- Lokal aerojel hibrit arayüzleri
- Elektriksel boşalma (ESD) dikkati
Gereksinim ve kabul
- Yörünge ve tutulma profilleri
- Alt sistem güç çevrimleri
- Kütle/hacim ve erişim bütçesi
- Malzeme gaz salımı ve temizlik
- Montaj toleransı ve açıklıklar
- Termal denge testi / korelasyon
Temiz odada kontrollü montaj; TVAC odasında ölçümle doğrulama
MLI kesim, katmanlama, bağlantı, temizlik ve ambalaj süreçleri izlenebilir kalite kayıtlarıyla yürütülür. Termal Vakum Testi (TVAC) ve Termal Denge Testi (TBT, Thermal Balance Test) sırasında shroud yüzeyi, soğuk servis, fikstür, sensör ve kabloların parazitik ısı yükü ölçüm modelinde ayrı gösterilir.
Temiz oda MLI uygulaması
- CAD şablonu, kesim ve katman sırası
- Yüzey hazırlığı ve partikül kontrolü
- Proje koşullarına göre düşük outgassing
- Açıklık, örtüşme ve montaj muayenesi
- Ambalaj ve lot izlenebilirliği
- ITP, hold/witness ve fotoğraflı kayıt
TVAC test altyapısı
- Soğuk duvar (cold shroud) yüzeyi ve zonlar
- Vakum ceketli soğutma servisi
- MLI kalkanı ve test fikstürü
- Penetrasyon ve kablo ısı köprüsü
- Sıcak/soğuk plato ve geçiş profili
- Kontaminasyon ve vakum uyumu
Model–test korelasyonu
- Sensör konumu ve güç profili
- Shroud koşulları ve görüş faktörleri
- Temas iletimi ve parazitik yükler
- Ölçüm belirsizliği ve kalibrasyon
- Termal çevrim sonrası MLI kontrolü
- Uygunsuzluk ve as-built raporu
Vakum MLI’dan 500 °C yüksek sıcaklık sistemlerine
Uydu, üst kademe ve uzay test donanımlarında malzeme seçimi radyatif çevre, vakum, ESD, gaz salımı, mekanik arayüz ve görev ömrüne göre yapılır. Sıcak bölge malzemeleri ile kriyojenik/LOX servisi ayrı uygunluk ve temizlik kontrolleri gerektirir.
Perfore Vakum MLI
Çift yüzü alüminize polyester reflektör ve bağlayıcısız polyester ayırıcı katmanlarla radyatif geçişin sınırlandırılması; perforasyonla vakum tahliyesinin desteklenmesi.
İletken Yüksek Sıcaklık MLI
İletken cam kumaş dış yüzey, kaplı poliimid reflektör ve cam elyaf spacer; +500 °C düzeyindeki projelerde yalnızca bileşen sıcaklık limitleri, ESD ve gaz salımı doğrulandığında değerlendirilir.
LOX Uyumlu İnorganik MLI
Saf alüminyum folyo ve ısıl temizlenmiş cam elyaf katmanları; oksijen servisi için ürün varyantı test raporu, temizlik düzeyi ve lot izlenebilirliğiyle ele alınır.
Düşük Manyetik Gürültülü MLI
Segmentli metalizasyonla girdap akımlarının sınırlanması; SQUID ve süperiletken alt sistemlerde manyetik/termal uygunluk testleriyle seçilir.
4 K Reflektör ve Kriyojenik Bant
Helyum kabı ve çok soğuk kütlelerde düşük kızılötesi soğurmalı laminat ve ek kapatma bantları; yüzey ve kriyojenik servis uyumuna göre tasarlanır.
Özel Geometrili Blanket Setleri
2D/3D CAD üzerinden açıklık, bindirme, grommet, sabitleme ve montaj sırasının uçuş konfigürasyonuna göre hazırlanması.
MLI termal tasarımı için gerekli temel veriler
Görev ve Yörünge
Güneş/gölge süreleri, yönelim, iç güç profili ve sıcaklık limitleri.
Vakum Seviyesi
Hedef basınç, pompalama eğrisi, kaçak, outgassing ve stabilizasyon süresi.
Radyatif Çevre
Görüş faktörleri, yüzey yayınımı, güneş/gezegen yükleri ve derin uzay sınırları.
Uzay Aracı Geometrisi
Panel, kaplama, temas, MLI bölgesi, radyatör ve ekipman arayüzü.
Destek ve Penetrasyon
Askı, kablo, boru, feedthrough ve hareketli açıklıklar.
Doğrulama Kriteri
Model–TVAC sıcaklık farkı, ısı kaçağı, belirsizlik ve kabul sapması.
Yörünge modelinden TVAC doğrulamasına izlenebilir teslim
Gereksinim Matrisi
Görev profili, vakum, radyatif çevre, sıcaklık limitleri ve kabul sınırlarının tanımlanması.
Model ve MLI Tasarımı
Radyasyon–iletim modeli, katman yoğunluğu, hibrit bölgeler ve penetrasyonların geliştirilmesi.
Üretim ve Uygulama
İzlenebilir tedarik, kontrollü kesim, temiz oda montajı, ITP ve sızdırmazlık kontrolleri.
Test Korelasyonu
Termal denge ölçümlerinin modelle karşılaştırılması; sapma ve revizyonun kayıt altına alınması.
Teknik Seçim ve Tedarik
Görev çevresine uygun ürün ailesi, TDS, sertifika, lot ve tedarik akışının yönetimi.
Tasarım ve Entegrasyon
Isı bütçesi, CAD şablonu, kesim, ek yeri, bağlantı ve montaj detayları.
QA/QC ve Eğitim
Temizlik, işçilik, hold/witness noktaları ve proje özelinde uygulama eğitimi.
Test ve Kalifikasyon
Kupon/alt sistem test planı, sensör ve model–ölçüm korelasyonunun raporlanması.
Vakum ve MLI mühendisliği hakkında
Vakumda klasik yalıtım yaklaşımı neden değişir?
MLI katman sayısı nasıl belirlenir?
Uydu MLI uygulamasında vakum ceketi gerekir mi?
LOX ve LH₂ tanklarında aynı MLI malzemesi kullanılabilir mi?
MLI için 25 katman standart mıdır?
MLI malzemesinin gaz salımı nasıl doğrulanır?
Termal denge testi modele aktarılabilir mi?
MLI ile aerojel hangi bölgelerde birlikte değerlendirilir?
NDA kapsamındaki uzay projelerinde çalışabilir misiniz?
Vakum + MLI sisteminizin ısı bütçesini birlikte tanımlayalım
Görev profili, sıcaklık sınırları, vakum koşulları, geometri ve kabul kriterlerini paylaşın; analizden blanket detayına ve TVAC doğrulamasına uygulanabilir teknik kapsamı oluşturalım.
