İHA/SİHA Termal Mühendisliği: Isıl Koruma, IR İz Yönetimi ve Çevresel Test
Motor ve egzozdan gövdeye, aviyonikten faydalı yüke uzanan ısı yollarını görev profiliyle birlikte değerlendiriyoruz. Kızılötesi (IR, Infrared) yüzey görünürlüğü, kompozit sıcaklık sınırları, batarya güvenliği, buzlanma ve radomun radyo frekansı (RF, Radio Frequency) gereksinimleri; test edilebilir tek bir termal mimariye dönüştürülür. Sıcak–soğuk çevrim odaları ve ölçüm altyapısı, bu mimarinin doğrulama zincirini tamamlar.
Uçuş platformu ve test ortamı aynı gereksinim zincirinde
Gövde yüzeyindeki termal davranış, yalnızca bir kaplamanın özelliğiyle açıklanmaz. Isı kaynağı, hava akışı, iletim yolları, optik yüzeyler ve görev süresi birlikte modellenir; test odası, uçuşa ait sıcaklık ve çevrim gereksinimlerini ölçülebilir sınır şartlarına dönüştürür.

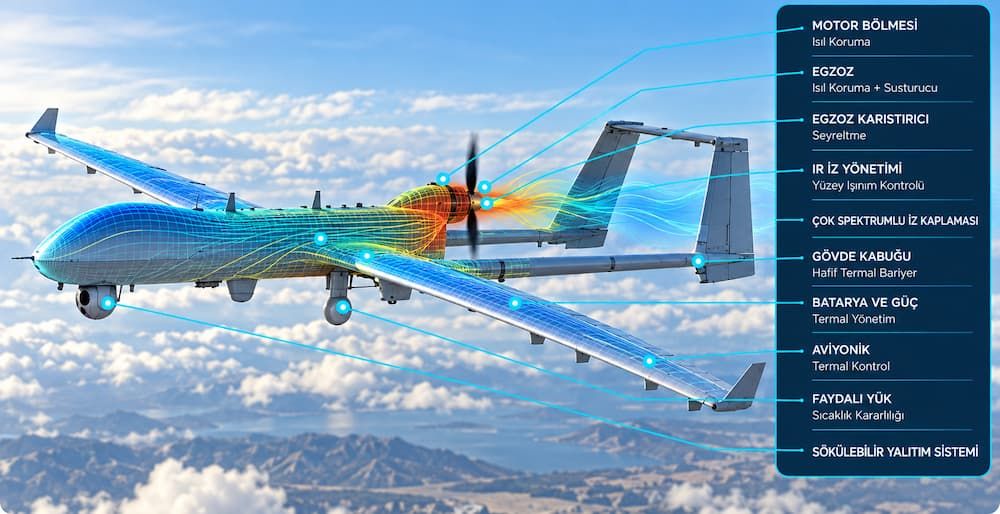

İHA termal yönetimi: motor, gövde, aviyonik ve faydalı yük
Motor sıcak bölgelerinden egzoz akışına, kompozit kabuğun sıcaklık limitlerinden batarya ve sensörlerin çalışma aralıklarına kadar platformun ısıl dengesi birlikte ele alınır. Kütle bütçesi, titreşim, bakım erişimi ve elektromanyetik arayüzler seçilen bariyer ve bağlantı detaylarını sınırlar.
Motor ve egzoz
- Motor bölmesi ısıl koruması
- Egzoz ısıl koruması ve susturucu arayüzü
- Egzoz karıştırıcı ve seyreltme arayüzü
- IR iz yönetimi
- Çok spektrumlu yüzey kaplaması değerlendirmesi
- Sıcak hatlardan ısı atımı
- Yangın duvarı bariyeri
Gövde ve yapısal koruma
- Hafif gövde termal bariyeri
- Sökülebilir yalıtım sistemi
- Kompozit yapılar ve bağlantılar
- UV ve erozyon yüzey kaplamaları
- Akustik yalıtım
- Titreşim sönümleme
- Bakım erişimi
Aviyonik, batarya ve faydalı yük
- Aviyonik termal kontrolü
- Batarya ve güç elektroniği
- Faydalı yük sıcaklık kararlılığı
- Veri ve güç bağlantıları
- Enerji dağıtımı
- Soğutma sistemleri
- Elektromanyetik uyumluluk
Tasarımı belirleyen faktörler
- Uçuş profili ve irtifa
- Dış ortam sıcaklığı ve ısı transferi
- Motor gücü ve sıcaklığı
- Motor bölmesi ve egzoz tasarımı
- Kütle bütçesi
- Yalıtım kalınlığı ve malzeme seçimi
- IR iz gereksinimleri
- Yüzey emisivitesi ve seyrelme
- Batarya termal sınırları
- Termal kaçış bariyerleri
IR iz yönetimi ısı kaynağından dış yüzeye uzanır
Sıcak egzoz akışı, motor bölmesi, iletim köprüleri ve dış yüzeyin spektral özellikleri görev koşullarına göre farklı termal kontrastlar üretir. Çözüm; kaynak yükünü, ısı iletimini ve yüzey davranışını aynı modelde karşılaştırır. Düşük emisiviteli tek bir kaplama bütün dalga boyları ve bakış açıları için genel bir sonuç vermez.
Kaynakta ısı kontrolü
Motor, egzoz, güç elektroniği ve aviyonik yükleri görev fazlarına göre tanımlanır; sıcak bölge korunurken gerekli ısı atım yolu da korunur.
İletim yolu yönetimi
Gövde paneli, bağlantı, taşıyıcı ve servis geçişlerindeki ısı köprüleri ile termal bariyerin kütle ve bakım üzerindeki etkisi hesaplanır.
Yüzey kontrastı ve ölçüm
Emisivite, yansıma, güneş yükü ve çevresel arka plan; tanımlı ölçüm geometrisi ve sensör bantlarıyla birlikte değerlendirilir.
Spektral değerlendirme
Ölçüm bandı, yüzeyin aynı sıcaklıkta bile sensörde nasıl göründüğünü değiştirir.
Kısa dalga kızılötesi
Short-Wave Infrared (SWIR): güneş kaynaklı yansıma, yüzey dokusu ve spektral kaplama davranışı arka planla birlikte incelenir.
Orta dalga kızılötesi
Mid-Wave Infrared (MWIR): egzoz, motor çevresi ve sıcak bağlantıların geçici rejim davranışı ile görüş açısı değerlendirilir.
Uzun dalga kızılötesi
Long-Wave Infrared (LWIR): gövde ve kanat yüzeylerinin sıcaklık dağılımı, emisivite ve çevreyle kontrastı incelenir.
Tasarımı belirleyen faktörler
- Görev profili
- İrtifa, hız, süre ve sıcaklık çevrimleri
- Isı kaynakları
- Motor, egzoz, aviyonik ve güç yükleri
- Kompozit ve bağlayıcı limitleri
- Yapı sıcaklığı ve ara yüz bariyerleri
- Optik yüzey ve kaplama
- Bant, açı, arka plan ve çevresel dayanım
- Doğrulama yöntemi
- CFD/FEA, termografi ve model–ölçüm korelasyonu

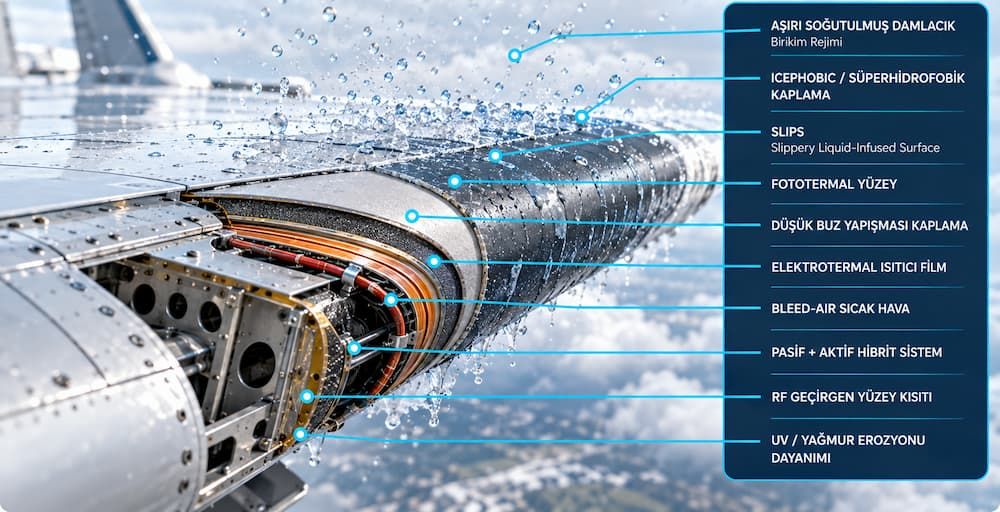

Buzlanma ve RF uyumlu yüzey koruması
Buzlanma riski yüzey sıcaklığı, aşırı soğutulmuş damlacık rejimi, su tutma ve uçuş koşullarıyla birlikte ele alınır. Kanat veya hava alığı için seçilen sistem, radom ve anten yüzeyine otomatik olarak taşınmaz; radyo frekansı geçiş kaybı, dielektrik davranış ve dış ortam dayanımı ayrıca doğrulanır. Pasif kaplamalar buzlanmayı geciktirebilir; sürekli buzsuzluk hedefi için görev koşullarına göre aktif sistem gerekebilir.
Buzlanma yönetimi
- Icephobic ve süperhidrofobik kaplamalar
- SLIPS kaygan yüzeyler
- Fototermal yüzey seçenekleri
- Düşük buz yapışmalı kaplamalar
- Elektrotermal ısıtıcı filmler
- Bleed-air sıcak hava arayüzleri
- Pasif ve aktif hibrit sistemler
Radar ve sensörler
- Radom yüzeyleri ve RF geçirgenlik
- Anten ve düz panel yüzeyleri
- Elektronik bölmeler
- Sıvı soğutma hatları
- Dedektör termal arayüzleri
- SATCOM terminalleri
- AESA anten dizileri ve elektro-optik sistemler
Karar ölçütleri
- Dielektrik özellikler ve tanδ
- RF ekleme, yansıma ve faz kaybı
- UV, tuz ve kum dayanımı
- Güç ve enerji bütçesi
- Temizlik ve yeniden uygulama
- Kütle, hacim ve kalınlık
- Buz yapışma dayanımı ve birikim hızı
Tasarımı belirleyen faktörler
- Yüzey sıcaklığı ve nem
- Buz tipi ve birikim hızı
- RF frekans bandı
- Dielektrik özellik ve ekleme kaybı
- Kaplama kalınlığı (DFT)
- RF geçirgenliği ve buz yapışması
- Aktif ısıtma gücü
- Enerji bütçesi ve kablolama
- Çevresel yaşlanma
- UV, tuz, kum ve buz çevrimleri

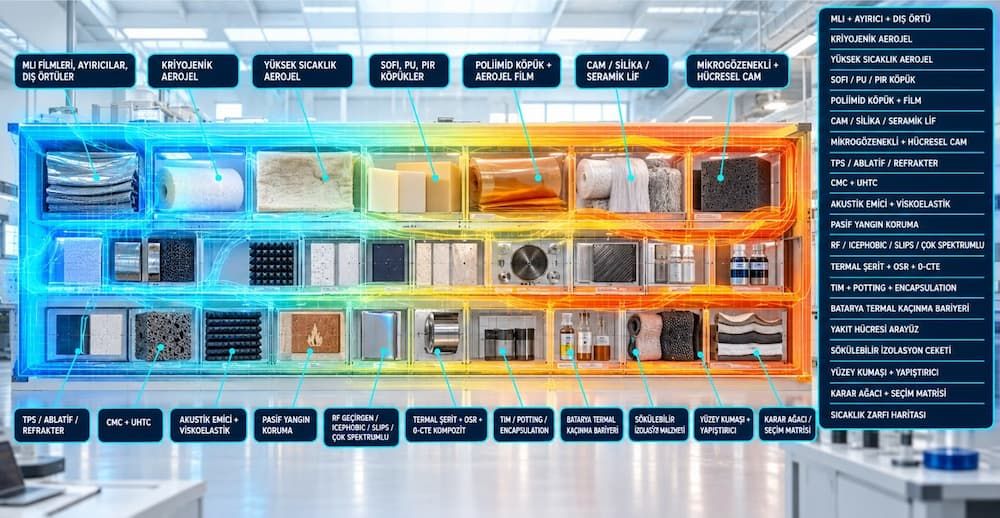

Isı rejimine göre seçilen yalıtım ve arayüz aileleri
Tek bir malzeme ailesi; motor sıcak bölgesi, batarya bölmesi, RF yüzey ve test fikstürü için aynı sonucu vermez. Seçim matrisi sıcaklık, kütle, vakum/atmosfer, elektriksel ve RF gereksinimleri, yangın davranışı, üretilebilirlik ve kabul testlerine göre kurulur.
Sıcak ve soğuk bariyerler
- MLI film, ayırıcı ve dış örtü
- Kriyojenik ve yüksek sıcaklık aerogel
- SOFI, PU/PIR köpükler
- Poliimid köpük ve aerogel film
- Cam, silika ve seramik lifler
- Mikrogözenekli ve hücresel cam
- TPS, ablatif, refrakter, CMC/UHTC aileleri
Yüzey ve yapı arayüzleri
- Akustik emici ve viskoelastik katmanlar
- Pasif yangın koruması
- RF geçirgen kaplamalar ve buzlanma yüzeyleri
- OSR/optik yüzey seçenekleri
- Yüzey kumaşı ve yapıştırıcı
- Sökülebilir izolasyon ceketleri
- Bağlantı ve taşıyıcı detayları
Elektronik ve doğrulama
- Termal şerit ve ısı taşıma yolu
- Termal arayüz malzemesi (TIM)
- Potting ve encapsulation
- Batarya termal kaçış bariyeri
- Malzeme uyum matrisi
- Isıl, titreşim ve çevrim numuneleri
- Uygulama izlenebilirliği ve kabul kaydı
Tasarımı belirleyen faktörler
- Sıcaklık ve görev süresi
- Servis limiti, ısı akısı ve arka yüz sıcaklığı
- Kütle ve kalınlık
- Katman sayısı, hacim ve montaj payı
- RF ve elektriksel arayüz
- İletkenlik, dielektrik ve sensör geçişi
- Akustik, yangın ve titreşim
- Malzeme bütünlüğü ve çevresel dayanım
- Söküm ve bakım
- Tekrarlanabilir işçilik ve saha onarımı
Platform gereksinimlerinden kalifikasyon test zincirine

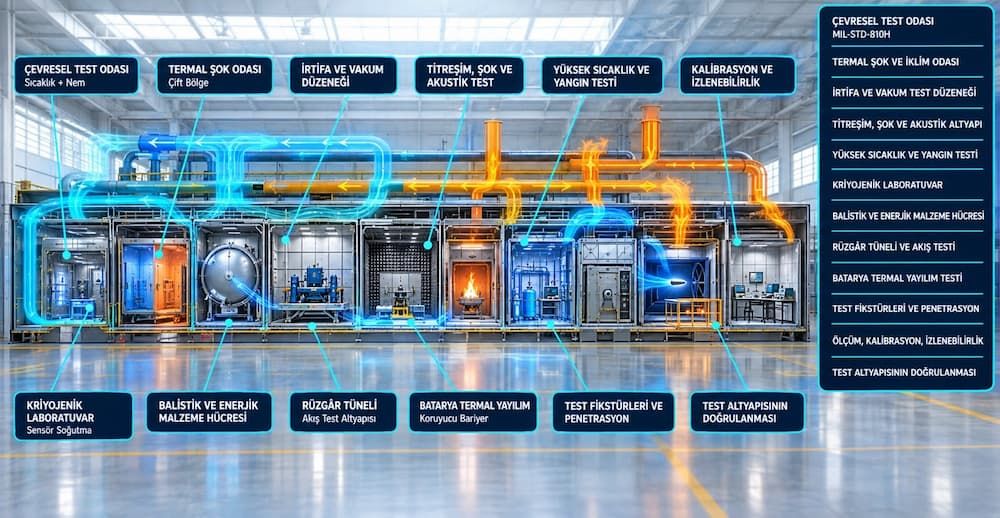

Sıcak–soğuk oda, termal şok, irtifa/vakum, titreşim, rüzgâr tüneli ve yüksek sıcaklık gibi ortamlar farklı yükleri temsil eder. ERATHERM kapsamı bu tesislerde yalıtım kabuğu, ısı köprüsü, penetrasyon, test fikstürü ve ölçüm arayüzlerinin termal mühendisliğidir; ölçülen davranış platform modeline geri beslenir.
Test ortamları
- Sıcaklık ve nem odaları
- Termal şok ve çevrim
- İrtifa ve vakum test düzenekleri
- Titreşim, şok ve akustik altyapı
- Yüksek sıcaklık ve yangın testleri
- Rüzgâr tüneli ve akış testleri
- Kriyojenik laboratuvar arayüzleri
- Batarya termal yayılım hücreleri
Termal mühendislik kapsamı
- Oda kabuğu ve panel birleşimleri
- Kapı, pencere ve sızdırmazlık
- Kablo, boru ve sensör penetrasyonları
- Fikstür ve ısı köprüsü kontrolü
- HVAC ve hava dağılımı arayüzleri
- Buhar bariyeri ve yoğuşma kontrolü
- Balistik/enerjik hücrelerde bariyer arayüzü
Ölçüm ve doğrulama
- Sensör planı ve kalibrasyon
- Boş/yüklü oda haritalaması
- Rampa, bekleme ve homojenlik ölçümü
- Termografi ve arka yüz sıcaklığı
- Model–test korelasyonu
- FAT/SAT kabul kayıtları
- Belirsizlik ve izlenebilirlik
- Test altyapısı performans kontrolü
Tasarımı belirleyen faktörler
- Test profili
- Alt/üst limit, rampa, bekleme ve çevrim
- Numune ve fikstür
- Kütle, iç ısı yükü ve temas direnci
- Servis geçişleri
- Isı köprüsü, buhar ve hava kaçağı
- Ölçüm düzeni
- Sensör yeri, kalibrasyon ve belirsizlik
- Kabul kriteri
- Homojenlik, sızdırmazlık ve çevrim performansı
İHA/SİHA ısıl test odaları: kabuk ve servis mühendisliği
İHA/SİHA test odasında nominal panel değeri tek başına sıcaklık homojenliği veya çevrim süresini belirlemez. Kapı ve panel birleşimleri, zemin yükleri, gözlem pencereleri, güç/veri geçişleri ve HVAC bağlantıları toplam ısı kaçağına ve yoğuşmaya katılır. Sınır şartları boş oda ve test nesnesi yüklü durum için ayrı tanımlanır.
Duvar, tavan ve zemin
Çekirdek malzeme, kalınlık, birleşim geometrisi, mekanik yük ve iç/dış yüzey kaplamasının birlikte tasarımı.
Kapılar ve gözlem pencereleri
Çok kademeli conta, yüzey sıcaklığı, görüş alanı ve düşük sıcaklıkta güvenli açılma–kapanma.
Kablo, boru ve HVAC geçişleri
Güç, veri, akışkan ve hava kanalında sökülebilirlik ile hava/buhar bariyerinin sürekliliği.
Isı köprüleri ve nem
Taşıyıcı ve çerçeve üzerinden çok boyutlu ısı akışı, çiy noktası ve yoğuşma riski.
Numune ve alt sistem testleri
Sıcak bariyer, termal kayış ve MLI işçilik numunesi için test profili ve sensörleme; vakum performansı gerekiyorsa TVAC ayrı tanımlanır.
FAT/SAT ve model korelasyonu
Oda haritalaması, sızdırmazlık, çevrim süreleri ve ölçüm sapmalarının kayıt altına alınması.
Proje başında netleştirilen girdiler
- Sıcaklık profili
- Limitler, rampa, bekleme ve toleranslar
- Test nesnesi
- Boyut, kütle, iç ısı ve ölçüm noktaları
- Oda geometrisi
- Net hacim, kapı, zemin yükü ve bakım erişimi
- Servis geçişleri
- Kablo, egzoz, akışkan ve HVAC konumları
- Tesis ortamı
- Dış sıcaklık/nem, basınç ve komşu hacimler
- Kabul ölçütleri
- Homojenlik, stabilite, sızdırmazlık ve rapor
Görev senaryosundan ölçümle doğrulanan sisteme
Seçim, teknik tedarik, detay tasarım, uygulama eğitimi ve kabul ölçütleri aynı teknik dosyada yönetilir.
Gereksinim matrisi
Uçuş ve test profilleri, ısı yükleri, kompozit ve elektronik limitleri, kütle, RF ve kabul ölçütleri.
Analiz ve sistem seçimi
Hesaplamalı Akışkanlar Dinamiği (CFD), Sonlu Elemanlar Analizi (FEA), sıcak nokta ve yüzey kontrastı değerlendirmesi.
Detay ve entegrasyon
Bariyer, kaplama, bağlantı, panel, penetrasyon ve sökülebilir parçaların çizim, malzeme ve işçilik planı.
Test ve teslim
Numune ve alt sistem testleri, sensör verileri, FAT/SAT, model–ölçüm korelasyonu ve izlenebilir kalite kaydı.
İHA/SİHA termal mimarisi ve çevresel test
IR iz yönetimi yalnızca düşük emisiviteli kaplama mıdır?
Pasif buzlanma kaplaması her koşulda buz oluşumunu durdurur mu?
Radom yüzeyinde bir kaplama nasıl seçilir?
Kompozit gövde için ısı bariyeri nasıl doğrulanır?
Test odası performansını panel kalınlığı tek başına belirler mi?
FAT ve SAT kabulünde hangi veriler izlenir?
Gizlilik kapsamındaki platform verileri nasıl yönetilir?
İHA/SİHA termal gereksinimlerini birlikte tanımlayalım
Görev fazları, platform ısı yükleri, malzeme limitleri, RF gereksinimleri ve test kabul ölçütlerini paylaşın; analizden entegrasyon ve doğrulamaya teknik kapsamı oluşturalım.
