Çevrim analizi
Sıcak dolum, buhar, quench ve soğuma adımlarında yüzey sıcaklığı ve hareket beklentisi değerlendirilir.
Rafineri · Delayed Coker · Termal Çevrim
Delayed Coker ve Coke Drum İzolasyonu
Coke drum gövdesi, cone, skirt, head, overhead ve transfer hatlarında tekrarlanan ısıtma-soğutma çevrimlerine, büyük termal hareketlere ve yoğun bakım erişimine uyumlu izolasyon mühendisliği.
Çevrimsel işletme odaklıCoke drum izolasyonu FCC'nin sürekli katalizör dolaşımından farklı olarak dolum, buhar verme, soğutma ve boşaltma çevrimlerine göre tasarlanır.

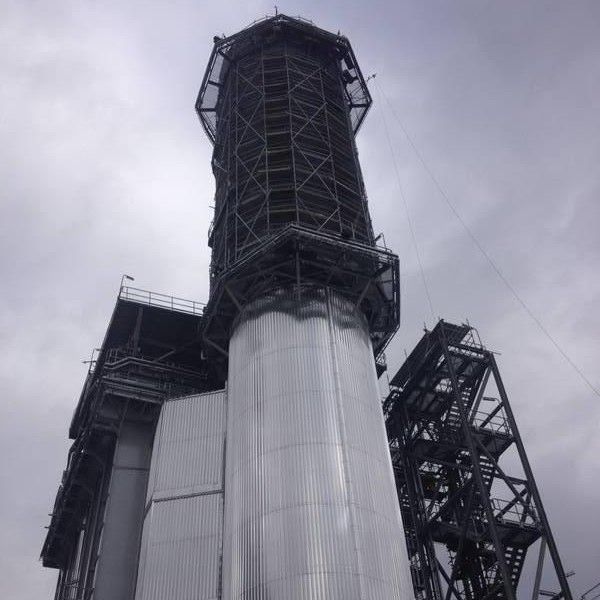

Coke Drum Termal Davranışı
Tekrarlanan sıcak-soğuk çevrimlere uyumlu izolasyon sistemi
Delayed coker ünitesinde drumlar sırayla dolum, buharla sıyırma, soğutma, açma ve coke çıkarma adımlarından geçer. Gövde, cone ve skirt bölgelerinde sıcaklık değişimi aynı hızda gerçekleşmeyebilir. Bu davranış kaplama panellerinde hareket, bantlarda gevşeme, birleşimlerde açılma ve lokal sıcak nokta riskini artırır.
ERATHERM drum izolasyonunu eksenel ve çevresel zonlara böler. Top ve bottom head erişimi, cutting deck, platformlar, nozzle ve support bağlantıları, skirt geçişi ve switching valve komşulukları için farklı detaylar geliştirilir. Transfer line ile overhead piping, drum gövdesinden ayrı hat sınıfı olarak hesaplanır.
- Shell, cone, skirt ve head bölgelerinde çevrim bazlı panel zonlama
- Büyük termal hareketler için expansion seam ve esnek bitiş detayları
- Top/bottom head, nozzle ve cutting deck çevresinde bakım erişimi
- Switching valve, transfer ve overhead hatlarında sökülebilir parçalar
Mühendislik Esasları
Coke drum izolasyonunda çevrim, hareket ve saha erişimi
Durağan sıcaklık hesabı başlangıçtır; sistemin gerçek performansını geçici termal davranış ve detay dayanımı belirler.
Drum zonlama
Shell course, cone, head, skirt ve support geçişleri ayrı geometrik ve termal detay ailelerine ayrılır.
Genleşme detayları
Kaplama panelleri, bantlar, düşey ekler ve platform çevrelerinde tekrarlı harekete izin veren bağlantılar oluşturulur.
Erişim planı
Decoking, inspeksiyon, nozzle, head, valve ve platform bölgelerinde sökme-takma ve güvenli iş sırası planlanır.
Sistem Mimarisi
Fırın transfer hattından coke drum çevrimine
İzolasyon paketi proses akışı ile çevrimsel işletme adımlarının kesiştiği noktalara göre hazırlanır.
Coker FırınıIsıtılan resid ve çıkış manifoldları
Transfer LineYüksek sıcaklıkta drum beslemesi
Switching ValvesAktif ve bekleyen drum seçimi
Coke DrumDolum, stripping, quench ve decoking
Overhead HattıBuhar ürünlerinin fractionator yönü
Teknik Kapsam
Delayed coker izolasyonunda kritik zon ve arayüzler
Dikey ekipmanın her bölgesi aynı panel, sabitleme ve erişim detayıyla çözülemez.
Drum shell course
Düşey ve çevresel ekleri termal çevrime göre bölümlendirilmiş geniş yüzey izolasyonu.
Cone ve skirt geçişi
Geometri değişimi, support etkisi ve lokal termal gradyanı karşılayan özel kaplama parçaları.
Top ve bottom head
Açma, cutting ve inspeksiyon operasyonlarına göre tamamen veya kısmen sökülebilen modüller.
Nozzle ve platformlar
Yoğun bağlantı bölgelerinde ısı köprüsü, su girişi ve erişim riskini azaltan bitişler.
Transfer ve overhead lines
Dirsek, tee, valve, support ve titreşim noktalarında yüksek sıcaklık boru detayları.
Switching valve ceketleri
Aktüatör, stem ve bakım arayüzünü açık tutan etiketli, tekrar kullanılabilir izolasyon ceketleri.
FCC/RFCC içeriğiyle anahtar kelime çakışması önlendi
Bu sayfa delayed coker fırın çıkışı, transfer line, switching valve, coke drum ve overhead hattının çevrimsel davranışını hedefler. Reaktör-regeneratör, riser, standpipe ve katalizör dolaşımı FCC/RFCC sayfasında kalır.
Entegre Teslim Modeli
Konseptten saha kabulüne altı kontrollü aşama
Mühendislik, malzeme, uygulama ve kalite kayıtları aynı design basis üzerinden yönetilir.
Cycle ve ekipman verisi
İşletme adımları, zaman-sıcaklık kayıtları, drum çizimleri, hat listesi ve bakım sınırları doğrulanır.
Mevcut durum survey
Panel açılmaları, su girişi, sıcak noktalar, banding ve support problemleri sahada haritalanır.
Zon ve detay tasarımı
Shell, cone, skirt, head, nozzle, platform ve hat detayları ayrı shop drawing paketlerine dönüştürülür.
Prefabrikasyon
Kaplama panelleri, özel geometriler ve sökülebilir ceketler drum/zon koduyla önceden hazırlanır.
Turnaround montajı
Decoking ve inspeksiyon release'leriyle uyumlu söküm, yüzey kontrolü ve kapanış sırası uygulanır.
Çevrimsel kabul
İlk uygun sıcak-soğuk çevrimlerde panel hareketi, hot-spot ve kaplama bütünlüğü izlenerek punch kapatılır.
Detay, QA/QC ve İşletme
Drum kaplamasında panel ekleri ve su yönetimi
Yüksek dikey yüzeyde kaplama, termal çevrim dışında rüzgâr ve dış hava etkisine de açıktır. Panel boyu, çevresel bindirme, düşey ek, bant aralığı ve sabitleme; termal hareketi kısıtlamadan suyu dışarı atacak biçimde tasarlanır. Platform ve merdiven bağlantılarında flashing detayları sürekliliği sağlar.
Coke drum başlıkları ve switching valve bölgeleri sık bakım görebilir. Sökülebilir parçalar ağır ve tek parça olmak yerine emniyetli kaldırılabilen modüllere ayrılır; her parça konum kodu, bağlama yönü ve yeniden montaj kontrol noktalarıyla teslim edilir.
- İşletme: Dolum, stripping, quench ve soğuma
- Zon: Shell, cone, skirt ve head
- Hareket: Panel seam ve banding
- Erişim: Cutting deck, nozzle ve valve
- Uygulama: Turnaround prefabrikasyonu
- Kabul: Çevrimsel hot survey
İlgili Yetkinlikler
Sistem sınırını tamamlayan mühendislik sayfaları
Aşağıdaki içerikler üst sektör sayfası, komşu alt sistem veya tamamlayıcı teknik hizmet olarak konumlandırılmıştır.
Sık Sorulan Sorular
Delayed Coker ve Coke Drum İzolasyonu hakkında
Coke drum izolasyonu neden çevrimsel tasarlanır?
Drum sıcak dolumdan suyla soğutmaya kadar tekrarlanan büyük sıcaklık değişimleri yaşar. İzolasyon ve kaplama ekleri bu hareketleri hasarsız karşılamalıdır.
Drum shell ve skirt aynı kalınlıkta izole edilir mi?
Her zaman değil. Sıcaklık dağılımı, metal tasarımı, support etkisi, personel erişimi ve proses hedeflerine göre shell, cone ve skirt zonları ayrı hesaplanır.
Bottom head izolasyonu decoking için sökülebilir mi?
Evet. Head açma ve coke çıkarma operasyonunu engellemeyen, güvenli boyutta modüllere ayrılmış ve kodlanmış sökülebilir sistem tasarlanabilir.
Kaplama panelleri neden açılır veya gevşer?
Yetersiz genleşme boşluğu, yanlış panel boyu, gevşeyen bantlar, support detayları, su girişi veya tekrarlı termal çevrimler kaplama hasarına neden olabilir.
Mevcut coke drum izolasyonu iyileştirilebilir mi?
Saha survey, termal görüntüleme ve detay incelemesiyle problem zonları belirlenir; tam yenileme veya öncelikli retrofit paketi hazırlanabilir.
Delayed coker izolasyonu turnaround'a nasıl hazırlanır?
Metraj, prefabrikasyon, etiketleme, iş paketleri ve malzeme lojistiği duruş öncesinde tamamlanır; montaj ekipman release sırasına bağlanır.
