Akustik mühendislik
Oktav veya 1/3 oktav kaynak spektrumu, hedef dB(A), insertion loss, alıcı noktası ve çevresel yayılım kriterleri değerlendirilir.
Akustik · Aerodinamik · Yapısal Mühendislik
Endüstriyel Egzoz Susturucu Baffle Sistemleri
Türbinler, fanlar, blower ve kompresör sistemleri ile yüksek debili endüstriyel egzoz hatları için konsept tasarımdan mühendislik hesaplarına, shop drawing’den imalat, montaj, test ve devreye almaya kadar entegre çözüm.
Performans odaklı sistem tasarımıHedef ses seviyesi, izin verilen basınç kaybı, işletme yükleri ve saha arayüzleri tek tasarım esasında birleştirilir.
Sistemin İşlevi
Egzoz susturucu baffle sistemi nedir?
Egzoz susturucu baffle veya splitter sistemi; yüksek debili gaz ya da hava akışının geçtiği kanal içerisinde aerodinamik gürültüyü azaltan, akustik dolgulu ve akışa göre biçimlendirilmiş modüler elemanlardan oluşur. Tasarım yalnızca ses yutucu malzeme seçimi değildir.
Baffle adedi, uzunluğu, kalınlığı, açıklık oranı, burun ve kuyruk geometrisi; hedeflenen insertion loss ile sistemin kabul edebileceği basınç kaybı birlikte değerlendirilerek belirlenir. Taşıyıcı konstrüksiyon ise sürekli işletme, start-stop çevrimleri, titreşim ve olası anormal yük durumlarına göre boyutlandırılır.
- Kaynak spektrumu ve hedef alıcı noktasına göre akustik performans
- Debi, hız, sıcaklık ve basınç kaybına göre aerodinamik optimizasyon
- İşletme ve olağan dışı yükler için yapısal bütünlük
- Erozyon, korozyon, yangın ve lif migrasyonuna karşı malzeme mimarisi
Çok Disiplinli Tasarım
Akustik hedefi sistem güvenilirliğiyle birlikte çözüyoruz
ERATHERM; ses azaltımını, akış performansını, mekanik dayanımı ve saha uygulanabilirliğini tek mühendislik paketi içinde ele alır.
Akış ve basınç kaybı
Kütlesel debi, kesit hızı, baffle açıklıkları, kayıp katsayısı ve sistem karşı basıncı aerodinamik performansa göre optimize edilir.
Yapısal hesaplar
Statik ve dinamik basınç, titreşim, bağlantı yükleri, termal hareketler, destekler ve gerektiğinde FEA ile gerilme kontrolleri yapılır.
Malzeme mühendisliği
Akustik dolgu, koruyucu kumaş, perfore yüzey, taşıyıcı çelik ve korozyon koruması ortam ile ömür beklentisine göre seçilir.
Sistem Mimarisi
Gürültü kaynağından kontrollü çıkışa
Her eleman, akustik azaltım ile akış kaybı arasındaki dengeye hizmet eder.
Gürültü KaynağıTürbin, fan, blower, kompresör veya proses tahliyesi
Geçiş KanalıAkış düzenleme ve saha arayüzleri
Baffle ModülleriAkustik dolgu, perfore yüzey ve aerodinamik form
Egzoz KanalıKontrollü basınç kaybı ve düzgün akış
Alıcı NoktasıProje hedeflerine uygun çevresel ses seviyesi
Uygulama Alanları
Yüksek debili endüstriyel egzozlar için ölçeklenebilir çözümler
Genel hizmet sayfası enerji ve proses odaklıdır; rüzgâr tüneli çözümleri ayrı Savunma sayfasında detaylandırılmıştır.
Gaz ve buhar türbinleri
Egzoz difüzörü, kanal, stack ve yardımcı sistemlerde geniş bant gürültü kontrolü.
EnerjiFan ve blower sistemleri
Yüksek hacimsel debide akustik performans ile fan çalışma noktasını koruyan tasarım.
Endüstriyel HavalandırmaKompresör ve proses egzozları
Prosese özgü sıcaklık, basınç, korozyon ve bakım gereksinimlerine uygun sistemler.
ProsesTest ve tahliye sistemleri
Kısa süreli veya çevrimsel yüksek debi olaylarında yük ve gürültü kontrolü.
Kritik AltyapıEntegre Teslim Modeli
Konseptten performans doğrulamasına altı aşama
Tasarım girdileri
Debi, sıcaklık, basınç, spektrum, hedef ses seviyesi, geometri ve saha koşulları toplanır.
Konsept tasarım
Baffle tipi, modül sayısı, geçiş alanı, yerleşim ve bağlantı mimarisi oluşturulur.
Mühendislik hesapları
Akustik performans, basınç kaybı, mekanik yükler ve malzeme dayanımı doğrulanır.
Detay ve shop drawing
GA, imalat, kaynak, destek, ankraj, montaj ve saha arayüz çizimleri hazırlanır.

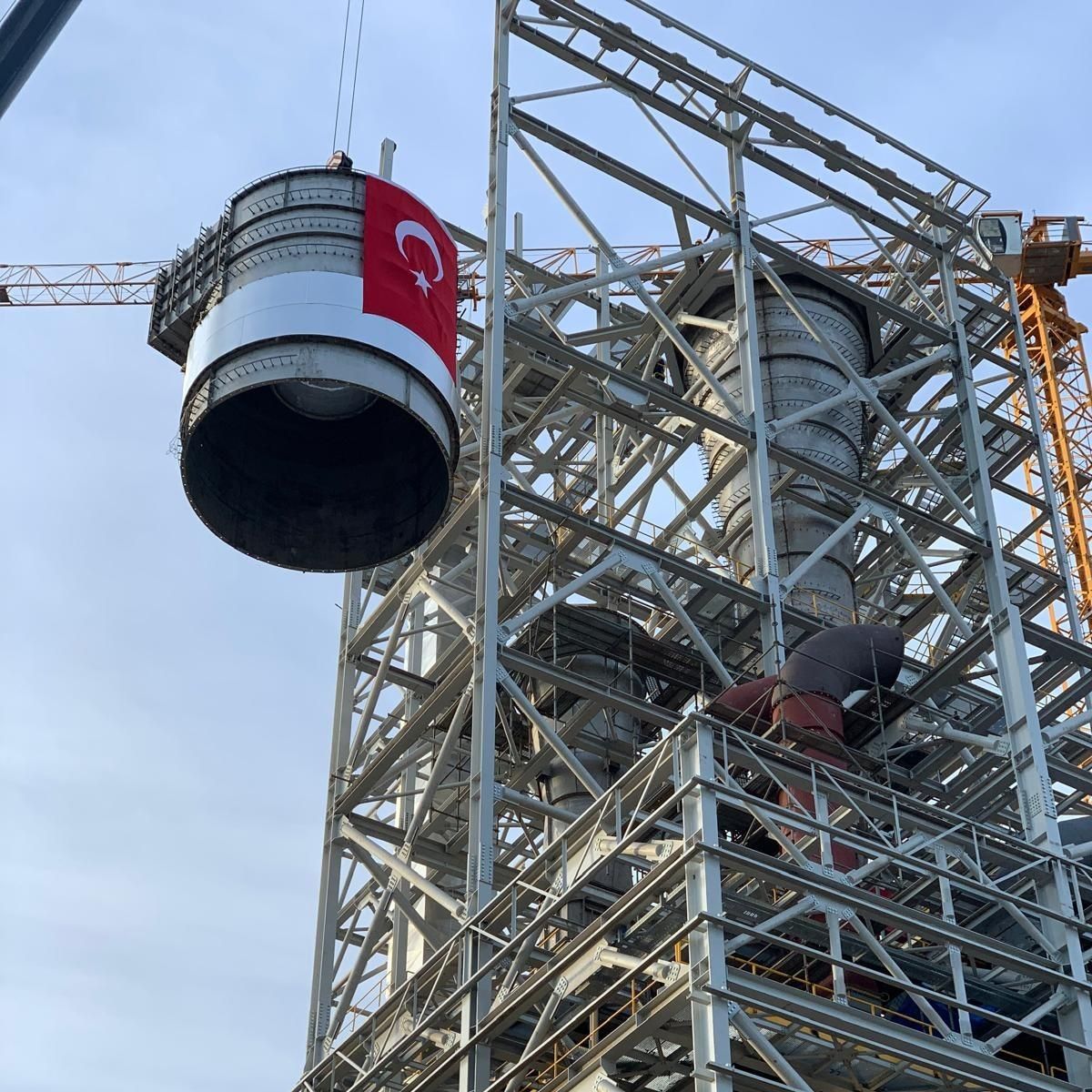

İmalat ve montaj
Malzeme izlenebilirliği, kontrollü imalat, paketleme, lojistik ve saha kurulumu yönetilir.
Test ve kabul
Boyutsal, görsel ve performans kontrolleri tamamlanır; teslim dosyası kapatılır.
İmalat ve Kalite
Tasarlanan performansın sahada korunması
Akustik performansın sürekliliği; dolgunun homojenliği, lif migrasyonunu önleyen katman, perfore yüzey açıklığı, kaynak kalitesi, modül toleransları ve sızdırmaz arayüzlerin birlikte kontrolüne bağlıdır.
- Dokümantasyon: Design basis, hesap raporu ve datasheet
- Çizimler: GA, shop drawing, montaj ve as-built
- Malzeme: Sertifikalar ve izlenebilirlik kayıtları
- Kaynak: Prosedür, personel ve muayene kayıtları
- Kontrol: Boyutsal, görsel ve kaplama muayeneleri
- Kabul: Test raporları ve final kalite dosyası
Rüzgâr tüneli ve savunma test altyapısı mı?
Yüksek hızlı rüzgâr tünellerine özgü aerodinamik gürültü, anlık debi, acil durum yükleri ve wind-on kabul yaklaşımını ayrı teknik sayfada inceleyin.
Sık Sorulan Sorular
Egzoz susturucu baffle sistemleri hakkında
Baffle susturucu ile klasik kanal susturucusu arasındaki fark nedir?
Baffle sistemleri çok büyük kesit ve yüksek debiler için modüler olarak ölçeklenir. Akustik azaltımın yanı sıra basınç kaybı, dinamik yük, titreşim ve taşıyıcı konstrüksiyon özel mühendislik gerektirir.
Sistem boyutlandırması için hangi veriler gereklidir?
Kütlesel veya hacimsel debi, basınç, sıcaklık, kanal geometrisi, kaynak ses spektrumu, hedef alıcı noktası ve ses seviyesi, izin verilen basınç kaybı, çalışma çevrimi ve saha ortamı temel girdilerdir.
Basınç kaybı nasıl kontrol edilir?
Baffle kalınlığı, açıklık oranı, burun-kuyruk geometrisi ve akış hızı birlikte optimize edilir. Hesaplamalar gerektiğinde CFD analizleriyle desteklenir ve fan, türbin ya da proses çalışma noktasıyla doğrulanır.
Lifli akustik dolgu hava akımına karışır mı?
Uygun tasarımda dolgu, yüksek akış hızlarında erozyon ve lif migrasyonunu önleyen teknik kumaş veya benzeri koruyucu katmanlarla tamamen kontrol altında tutulur.
ERATHERM yalnızca mühendislik hizmeti verebilir mi?
Evet. Kapsam; konsept veya detay mühendislik, shop drawing ve teknik şartnameyle sınırlandırılabilir ya da malzeme tedariği, imalat, montaj, test ve devreye almayı içeren entegre paket olarak yürütülebilir.
Mevcut egzoz sistemine sonradan baffle eklenebilir mi?
Uygunluk; mevcut kesit, destek kapasitesi, izin verilen karşı basınç, bakım erişimi ve hedeflenen ses azaltımı incelenerek belirlenir. Saha ölçümü ve mevcut durum analizi sonrasında retrofit çözüm geliştirilebilir.
Egzoz susturucu projenizi mühendislikle başlatalım
Akış verileri, kanal geometrisi, kaynak spektrumu, hedef ses seviyesi ve saha çizimlerini paylaşın; uygun tasarım ve teslim kapsamını birlikte oluşturalım.
