Askerî Tesislerde IR İz Bastırma ve Termal Kamuflaj Mühendisliği
ERATHERM; komuta-kontrol yapıları, korunaklı tesisler, hangarlar, radar ve enerji altyapılarında oluşan yüzey sıcaklığı farklarını mühendislik modeliyle değerlendirir. Isı kaynaklarını, iletim yollarını, dış kabuğu ve çevresel arka planı birlikte ele alarak ölçülebilir ve bakımı yapılabilir bir termal kontrast yönetimi geliştirir.
Termal görünürlük, tesisin bütün ısı yollarıyla birlikte ele alınır
Bir tesisin görünür sıcaklık farkları yalnızca dış cephe malzemesinden kaynaklanmaz. İç ekipman yükü, yapı birleşimleri, hava hareketi, işletme saatleri ve çevre koşulları aynı termal bütçede değerlendirilir.
IR iz yönetimi ısı kaynağında başlar, dış kabukta doğrulanır
Jeneratör, HVAC, elektronik donanım, egzoz ve proses sistemleri zamana bağlı ısı yükü oluşturur. Taşıyıcılar, kapı-menfez birleşimleri ve servis geçişleri bu yükü dış yüzeye taşır. Güneş ve arka plan radyasyonu aynı yüzeyin görüntüsünü işletme dışındaki saatlerde de değiştirir.
Isı kaynaklarının haritalanması
- Jeneratör, HVAC ve egzoz sistemleri
- Komuta-kontrol elektroniği ve veri yükleri
- Proses ekipmanı ve servis hatları
- Gündüz-gece devreye girme profili
- İç hacim ve dış yüzey arasında ısı akısı
Isı köprülerinin yönetimi
- Çatı, cephe ve taşıyıcı birleşimleri
- Kapı, menfez, kablo ve boru geçişleri
- Altlık, bağlantı ve kaplama sürekliliği
- Isı köprüleri ve lokal sıcaklık farkları
- Yoğuşma, su ve bakım arayüzleri
Dış kabuk dengelemesi
- Yüzey emisivitesi ve yansıma davranışı
- Güneş yükü ve yüzey morfolojisi
- Zemin, bitki örtüsü ve gökyüzü arka planı
- Rüzgâr, nem ve dış ortam sıcaklığı
- Kaplama, bariyer ve yüzey sıcaklığı ilişkisi
Tasarımı belirleyen faktörler
- Güneş yükü ve yönelim
- Çatı ile cephelerde gün boyunca değişen ışınım ve sıcaklık
- Yüzey morfolojisi
- Yüzey dokusu, yansıma ve malzeme özelliğinin görüntüye etkisi
- Emisivite ve kaplama
- Ölçülen görünür sıcaklığın yorumlanması ve malzeme uyumu
- Termal bariyer
- Isı iletim yolu, yoğuşma, yangın ve bakım gereksinimleri
- Çevresel arka plan
- Zemin, bitki örtüsü, gökyüzü ve gözlem koşulları

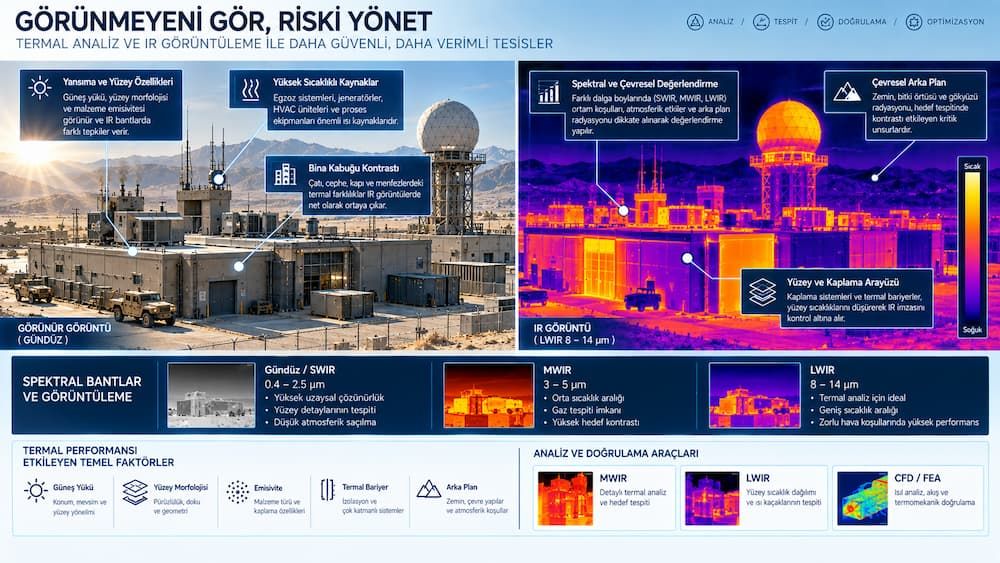

Algılama bandı, hava koşulu ve arka plan aynı değerlendirmededir
Yüzeyin görünür görüntüsü ile kızılötesi görüntüsü farklı fiziksel etkileri yansıtır. Bant aralığı, sensör, görüş doğrultusu ve kabul ölçütü projeye göre belirlenir; tek bir kamera görüntüsü bütün işletme senaryolarını temsil etmez.
Görünür / SWIR · yansıma
- Güneşin doğrudan ve dolaylı etkisi
- Yüzey dokusu ve kaplama özellikleri
- Arazi ve gökyüzü arka planı
- Gündüz ve gölge durumunun ayrılması
- Yüzey malzemesinin spektral davranışı
MWIR · 3–5 μm
- Yüksek sıcaklıklı servis bölgeleri
- Egzoz ve jeneratör çevresi
- Havalandırma çıkışları ve sıcak bölgeler
- Kaynak ve yüzey sıcaklığının ayrıştırılması
- İşletme çevrimiyle karşılaştırmalı ölçüm
LWIR · 8–14 μm
- Çatı, cephe ve kapı sıcaklık dağılımı
- Menfez ve servis geçişleri
- Yapı kabuğundaki sıcaklık gradyanı
- Nem, dış ortam ve yük değişimi
- Termal harita ile modelin korelasyonu
Yansıma, yüzey emisivitesi ve atmosferik koşullar termografi yorumunu etkiler. Bu nedenle analiz ve saha ölçümü aynı yüzey, işletme durumu ve çevre koşullarıyla karşılaştırılır.

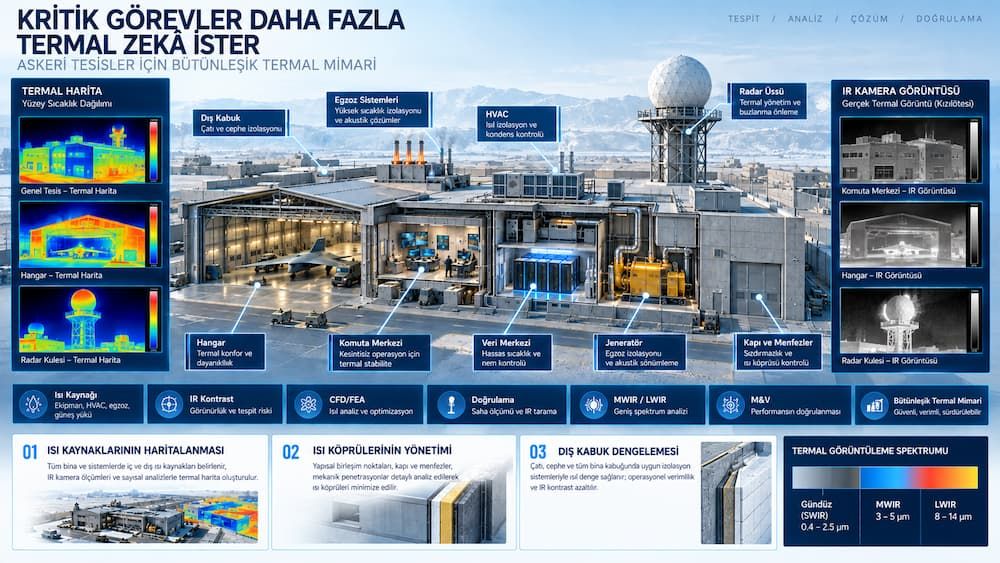

Hangardan radar kulesine, her hacim farklı bir termal görev üstlenir
Komuta merkezi için sürekli sıcaklık kararlılığı, hangar için geniş hacim iklimlendirmesi, veri merkezi için sıcaklık ve nem kontrolü, radar altyapısı için dış ortam dayanımı ve enerji birimi için egzoz/akustik arayüz birlikte değerlendirilir.
Görev ve elektronik hacimler
- Komuta merkezi · kesintisiz görev için sıcaklık kararlılığı
- Veri merkezi · hassas sıcaklık ve nem kontrolü
- Radar üssü · termal yönetim ve buzlanma riski
- Haberleşme ekipmanı ve yedek güç arayüzü
- Geçici ve sürekli işletme profilleri
Yapı ve mekanik tesisat
- Hangar · geniş hacim iklimlendirmesi ve dayanıklı kabuk
- Dış kabuk · çatı ve cephe yalıtımı
- Kapı ve menfez · sızdırmazlık, ısı köprüsü
- HVAC · ısı yükü, hava akışı ve yoğuşma
- Korunaklı yapı · zemin, drenaj ve nem
Enerji ve ölçüm
- Jeneratör · egzoz izolasyonu ve akustik gereksinim
- Termal harita · genel tesis, hangar ve radar yüzeyleri
- IR kamera · karşılaştırmalı saha taraması
- CFD/FEA · sayısal analiz ve model güncellemesi
- M&V · ölçümle performans doğrulaması
Tasarımı belirleyen faktörler
- Görev ve kullanım profili
- Hacimlerin çalışma saatleri, iç ısı yükü ve kullanılabilirlik sınırları
- Radar ve dış donanım
- Buzlanma, nem, rüzgâr ve yüzey sıcaklığı; RF arayüzünün korunması
- Güç ve mekanik sistemler
- Egzoz ısı yükü, gürültü, HVAC kondensi ve bakım erişimi
- Ölçüm konfigürasyonu
- Aynı işletme durumundaki termal harita, IR görüntüsü ve sensör verisi
Yalıtım, mekanik tesisat ve yapı fiziği aynı karar matrisinde
Malzeme seçimi; kabuk detayı, mekanik sistem, yangın güvenliği, yoğuşma riski, bakım erişimi ve ölçüm yöntemi tanımlandıktan sonra yapılır. Tasarım, sahada uygulanabilir ve işletmede denetlenebilir bağlantılarla tamamlanır.
Çatı ve Cephe Sistemleri
Katman dizilimi, birleşim, güneş yükü ve dış yüzey sıcaklığının iklim koşullarıyla birlikte değerlendirilmesi.
Kapı, Menfez ve Geçişler
Kapı çevresi, hava giriş-çıkışları, kablo ve boru penetrasyonlarında termal süreklilik ve sızdırmazlık.
HVAC ve Egzoz Yönetimi
Atık ısı, hava akışı, yoğuşma ve yüksek sıcaklıklı ekipmanın dış kabukla ilişkisi.
Korunaklı ve Gömülü Yapılar
Toprakla temas, drenaj, su yalıtımı, yoğuşma ve taşıyıcı ısı köprülerinin birlikte değerlendirilmesi.
Yüzey ve Kaplama Arayüzü
Dış kaplama, altlık ve yalıtımın mekanik dayanım, yangın, çevresel koşul ve bakım gerekleriyle uyumu.
Ölçüm ve Model Korelasyonu
Termografi, temaslı sensörler ve işletme verilerinin hesap modeliyle karşılaştırılması; belirsizliklerin kaydı.
İç ısı yükünden dış yüzey sıcaklığına izlenebilir model
Tesis geometrisi, kullanım senaryosu ve iklim verileri sayısal modele aktarılır. Hesaplamalı Akışkanlar Dinamiği (CFD, Computational Fluid Dynamics) ile hava ve ısı akışı; Sonlu Elemanlar Analizi (FEA, Finite Element Analysis) ile katı iletim ve yüzey sıcaklığı incelenir. Ölçme ve Doğrulama (M&V, Measurement and Verification) sonuçları modelle karşılaştırılır.
CFD tabanlı akış ve ısı
- Havalandırma, egzoz ve menfez akışı
- Hacimler arası ısı yükü paylaşımı
- Gündüz/gece ve değişen iç yükler
- Çatı ve cephe yüzeyi ile hava etkileşimi
- İşletme senaryoları arasında karşılaştırma
Lokal bariyer ve ısı köprüsü
- Jeneratör ve yüksek ısı üreten ekipman
- Taşıyıcı, bağlantı, penetrasyon ve altlık
- Kabuk katmanı ve birleşim etkisi
- Yoğuşma ve çiy noktası kontrolü
- Yangın ve bakım kriterlerinin eşleştirilmesi
Saha doğrulaması
- Termografi ve temaslı sıcaklık sensörleri
- İşletme güç ve hava koşulu kaydı
- Emisivite ve yansıma düzeltmeleri
- Termal harita ile model korelasyonu
- Belirsizlik, sapma ve düzeltici eylem kaydı
Proje başında netleştirilmesi gereken tesis verileri
İşletme Senaryosu
Doluluk, görev süresi, ekipman devreye girme sırası ve gündüz-gece çalışması.
İç Isı Yükleri
HVAC, jeneratör, elektronik, aydınlatma ve görev ekipmanlarının zamanla değişen yükü.
Yapı Geometrisi
Çatı, cephe, iç hacimler, taşıyıcılar, menfez, kapı ve servis geçişleri.
Kabuk ve Malzeme
Yalıtım, kaplama, beton, çelik, membran ve bağlantıların termal özellikleri.
Çevresel Koşullar
Ortam sıcaklığı, güneş, rüzgâr, nem, zemin ve çevresel arka plan senaryoları.
Doğrulama Kriteri
Ölçüm bantları, gözlem geometrisi, sensör noktaları ve kabul sapma aralıkları.
İşletme senaryosundan ölçümle doğrulanan çözüme
Gereksinim Matrisi
İşletme, güvenlik, termal hedefler, arayüzler ve kabul sınırlarının tanımlanması.
Analiz ve Termal Harita
CFD/FEA ile ısı kaynakları, iletim yolları ve yüzey dağılımının değerlendirilmesi.
Sistem ve Detay Tasarımı
Yalıtım, kaplama, mekanik arayüz, geçiş ve bakım detaylarının geliştirilmesi.
Saha Ölçümü ve Korelasyon
Kontrollü işletme ölçümlerinin modelle karşılaştırılması ve gerekirse revizyon.
Askerî tesislerde IR iz yönetimi hakkında
IR iz bastırma yalnızca dış cephe boyasıyla sağlanabilir mi?
Mevcut bir tesiste çalışma yapılabilir mi?
Yoğuşma ve yangın güvenliği tasarıma nasıl dâhil edilir?
Termal kamera görüntüsü tek başına kabul ölçütü müdür?
NDA kapsamındaki tesis verileri nasıl yönetilir?
Tesisinizin termal kontrast yönetimini birlikte değerlendirelim
Geometri, işletme senaryoları, iç ısı yükleri, kabuk detayları ve doğrulama hedeflerini paylaşın; analizden saha ölçümüne uygulanabilir teknik kapsamı oluşturalım.
